BioCool BIO-30 DAV - Page 9

ECO Cooling Soluons INSTALLATION GUIDE
ENG
16
>
17
>

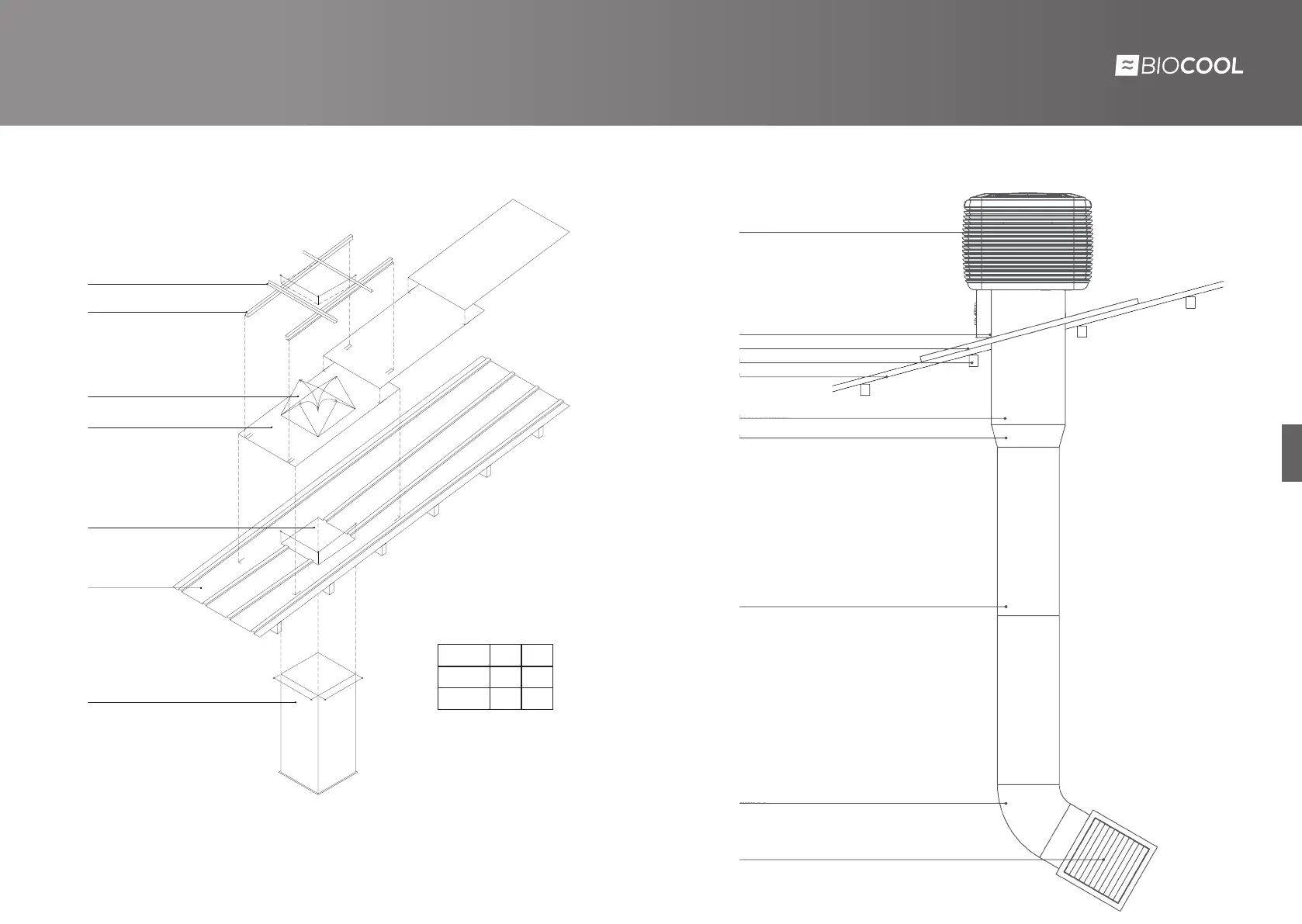

Example Installation type roof
(6) CUBIERTA DE CHAPA
ABERTURA EN CUBIERTA
(5) CONDUCTO DE VENTILACIÓN (650x650x1200)
(3) CHAPAS ACERO GALVANIZADO PROTECCIÓN DE CUBIERTA e=0.6
(solapadas desde máquina hasta cumbrera)
(4) TUBO DE ASIENTO PARA ÁNGULO L40x4 (40x50x2000;ala 20mm)
(2) ÁNGULO DE REFUERZO (L40x40x4)
PLEGADO DE CHAPAS (90º)
a b
a b
a b
Modelo A B
BIO 18 660 660
BIO 30 770 770
ÁNGULO DE REFUERZO (L40x40x4)
ÁNGULO DE REFUERZO (L40x40x4)
2 TUBOS DE ACERO 40X50X2000
ESTRUCTURA DE CUBIERTA
CUBIERTA DE CHAPA DE ACERO
CONDUCTO (660x660x1200)
660 a 550
CONDUCTO (550x550x1500)
550x500 45 ºC
DIFUSOR 2 CARAS
Example Installation type roof - Example BIO 18
