챕터 2: 하드웨어 설치 | 31
A520MPT-E | A520MPT | A520MT-E | A520MT | A520MS | B550MT | B550MS

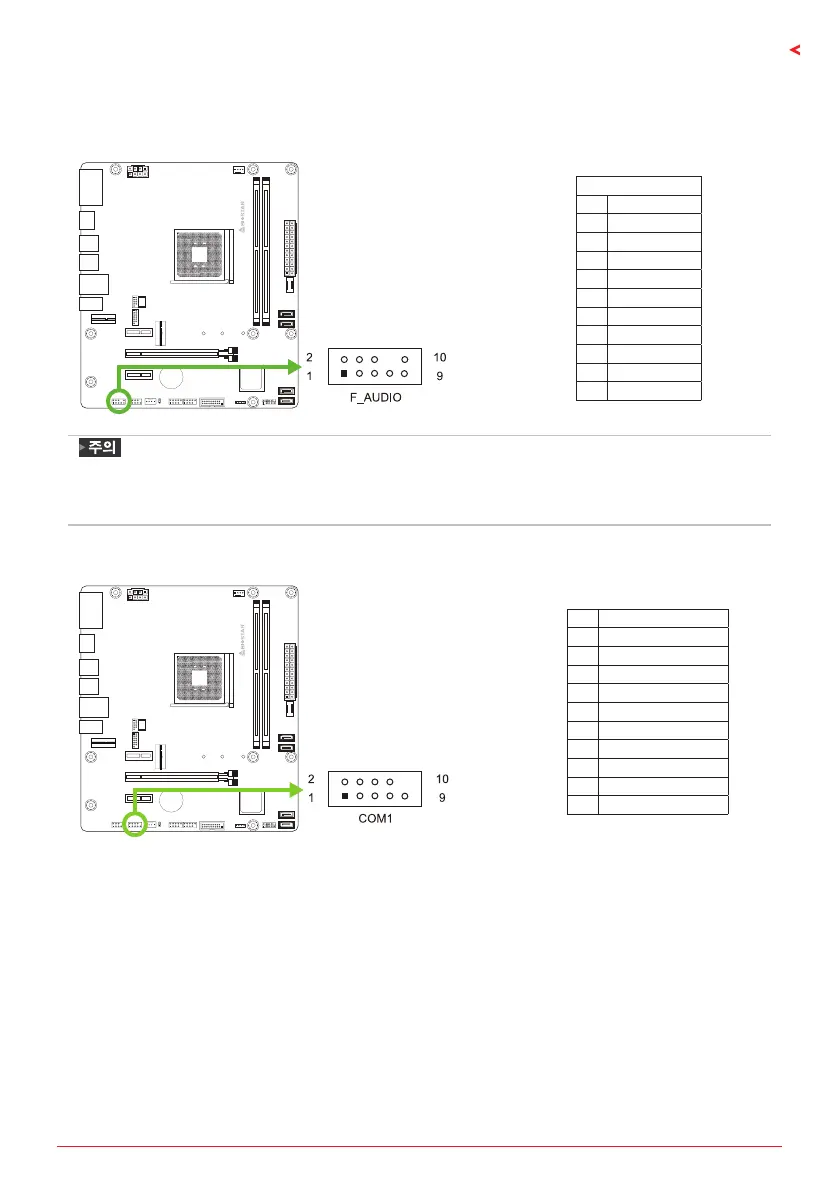

F_AUDIO: 전면 패널 오디오 헤더
이 헤더를 사용하면 HD를 지원하는 섀시 장착 전면 패널 오디오 I/O를 연결할 수
있습니다.
HD Audio
핀 배열
1 Mic Left in
2 Ground
3 Mic Right in
4 GPIO
5 Right line in
6 Jack Sense
7 Front Sense
8 Key
9 Left line in
10 Jack Sense
»
전면 HD 오디오 잭을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다.
»
메인보드의 HD 오디오를 사용하기 위해 HD 전면 패널 오디오 모듈을 이 커넥터에 연결하는
것을 권장합니다.
COM1: 직렬포트
본 메인 보드는 1개의 직렬포트가 있으며RS-232커넥터를 연결할 수 있습니다.
핀 배열
1 캐리어 검출
2 데이터 수신
3 데이터 전송
4 데이터 단말 준비
5 접지 신호#
6 데이터 세트 준비
7 전송 요구#
8 전송 취소#
9 벨소리 표시기
10 Key
