Biostar A520MPT-E - 接頭和插槽

第二章：硬體安裝 | 27
A520MPT-E | A520MPT | A520MT-E | A520MT | A520MS | B550MT | B550MS

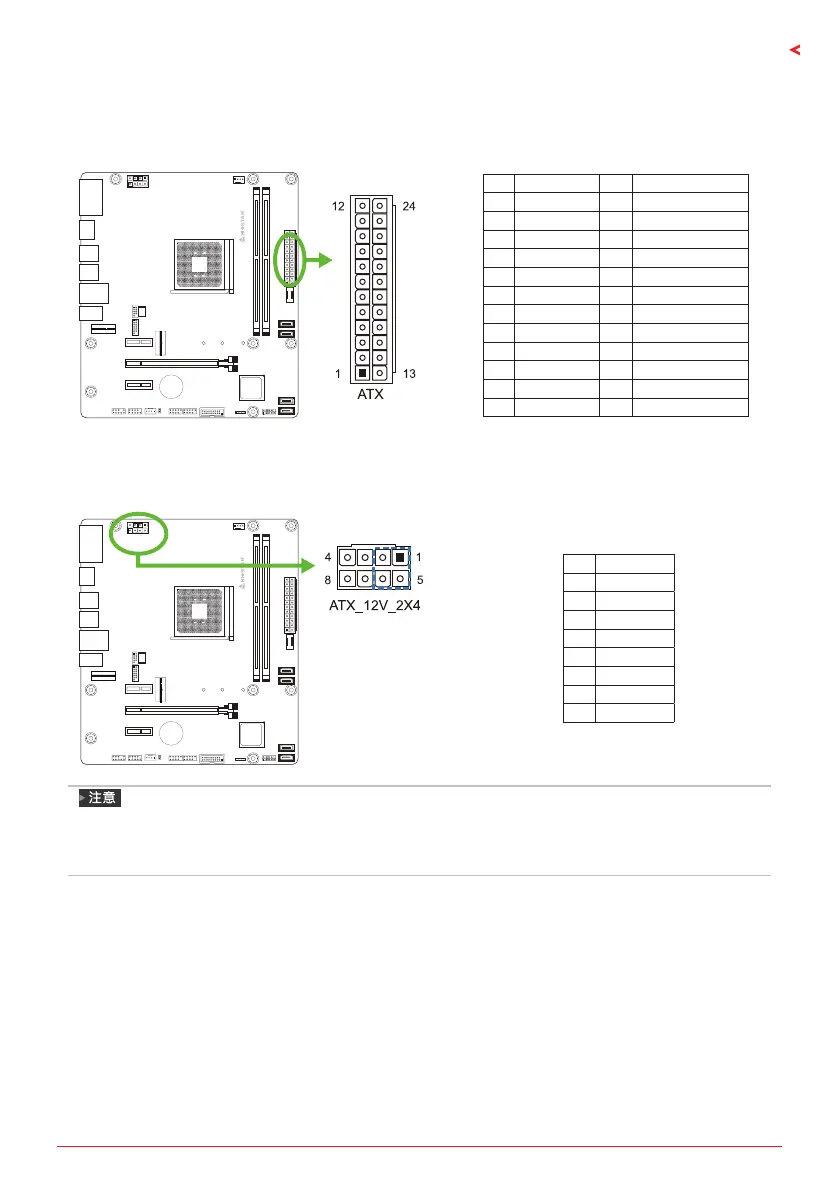

2.7 接頭和插槽
ATX: ATX電源插槽
為了更好的相容性，我們建議使用標準的ATX24-pin電源供應此插槽的電源。
針 定義 針 定義
13 +3.3V 1 +3.3V
14 -12V 2 +3.3V
15 接地 3 接地
16 PS_ON 4 +5V
17 接地 5 接地
18 接地 6 +5V
19 接地 7 接地
20 NC 8 PW_OK
21 +5V 9 喚醒電壓+5V
22 +5V 10 +12V
23 +5V 11 +12V
24 接地 12 +3.3V
ATX_12V_2X4: ATX電源插槽
此插槽為CPU電路提供+12V電壓。若CPU電源插頭為4針腳，請將其插入
ATX_12V_2X4的1-2-5-6針腳。
針 定義
1 +12V
2 +12V
3 +12V
4 +12V
5 接地
6 接地
7 接地
8 接地
»
開機前，請確保ATX和ATX_12V_2X4插槽都已插上電源。
»
電壓不足可能會導致系統不穩或外接設備無法正常運轉。當配置具有大功耗設備的系統時，建議
您使用具有更高功率輸出的電源供應器。
