28 | Глава 2: Установка оборудования

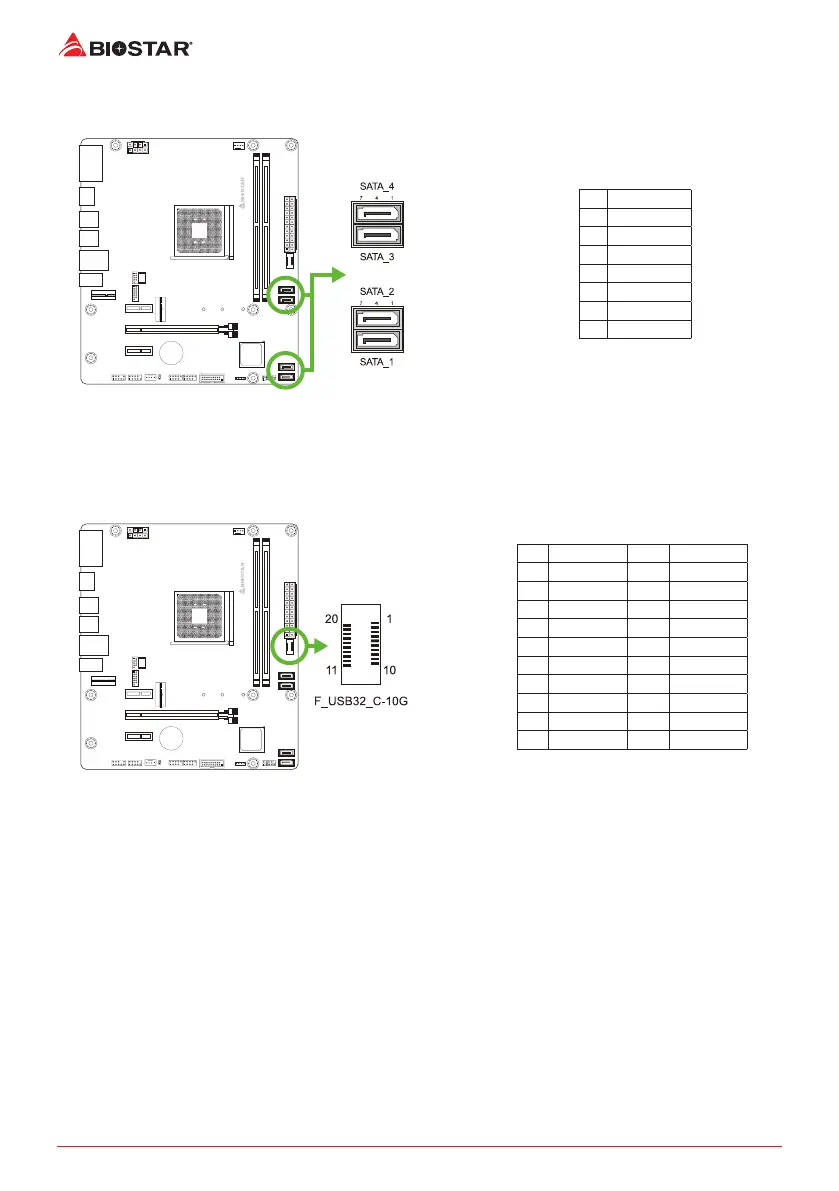

SATA_1/ SATA_2/ SATA_3/ SATA_4: разъемыSerial ATA 6,0 Гбит/с
Эти разъемы подключаются к жестким дискам SATA через кабели SATA.
Pin Назначение
1 Ground
2 TX+
3 TX-
4 Ground
5 RX-
6 RX+
7 Ground
F_USB32_C-10G: штыревой соединитель для портов USB 3�2 (Gen2) на передней
панели
Этот Кабели USB Type-C штыревой соединитель позволяет пользователю добавлять
дополнительные порты USB на переднюю панель ПК, а также может быть подключен к
самым разным внешним периферийным устройствам.
Pin Assignment Pin Assignment
1 VBUS 11 VBUS
2 SSTX1+ 12 SSTX2+
3 SSTX1- 13 SSTX2-
4 Ground 14 Ground
5 SSRX1+ 15 SSRX2+
6 SSRX1- 16 SSRX2-
7 VBUS 17 Ground
8 CC1 18 D-
9 SBU1 19 D+
10 SBU2 20 CC2
