30 | Глава 2: Установка оборудования

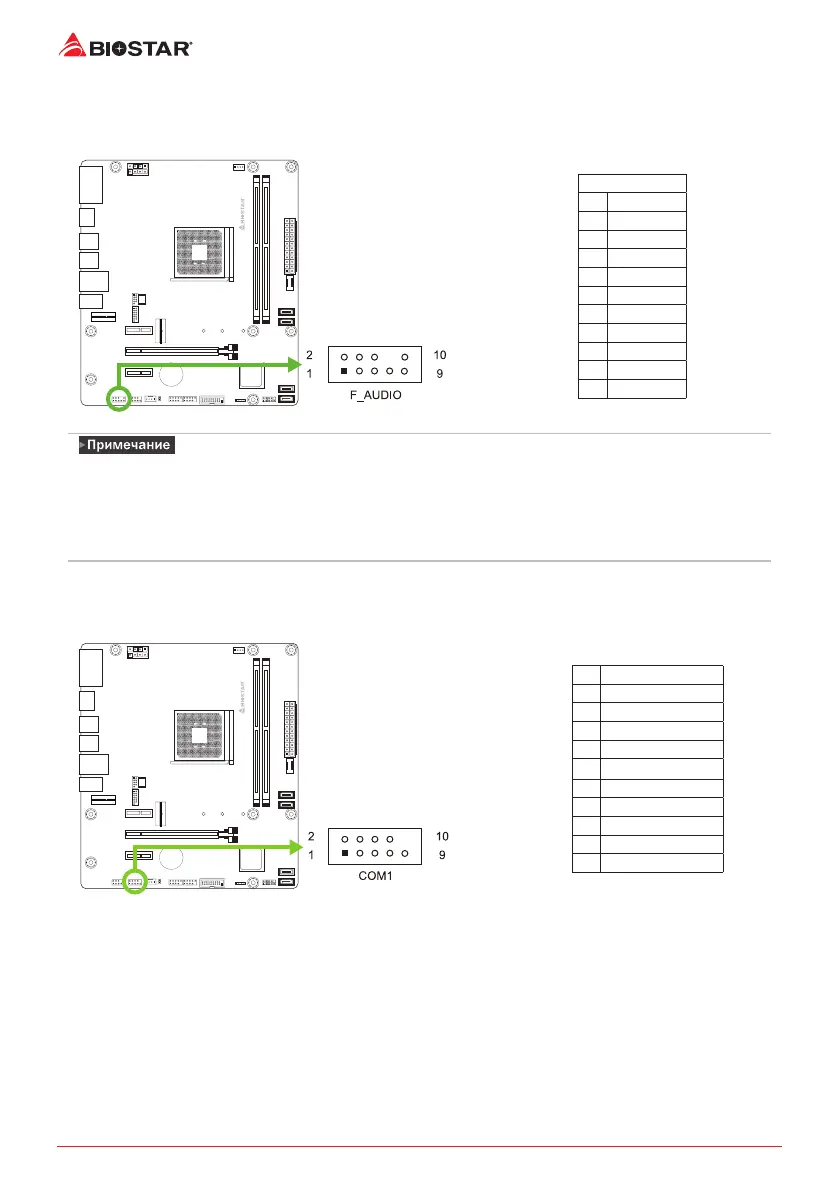

F_AUDIO: штыревой соединитель аудио передней панели
Этот разъем позволяет пользователю подключить аудиовход/выход на передней панели,
который поддерживает HD.
HD Audio
Pin Назначение
1 Mic Le in
2 Ground
3 Mic Right in
4 GPIO
5 Right line in
6 Jack Sense
7 Front Sense
8 Key
9 Le line in
10 Jack Sense
»
»
COM1: разъем последовательного порта
На материнской плате имеется штыревой соединитель последовательного порта для
подключения порта RS-232.
Pin Назначение
1 Carrier detect
2 Received data
3 Transmied data
4 Data terminal ready
5 Signal ground
6 Data set ready
7 Request to send
8 Clear to send
9 Ring indicator
10 Key
