Глава 2: Установка оборудования | 23
A620MP-E PRO

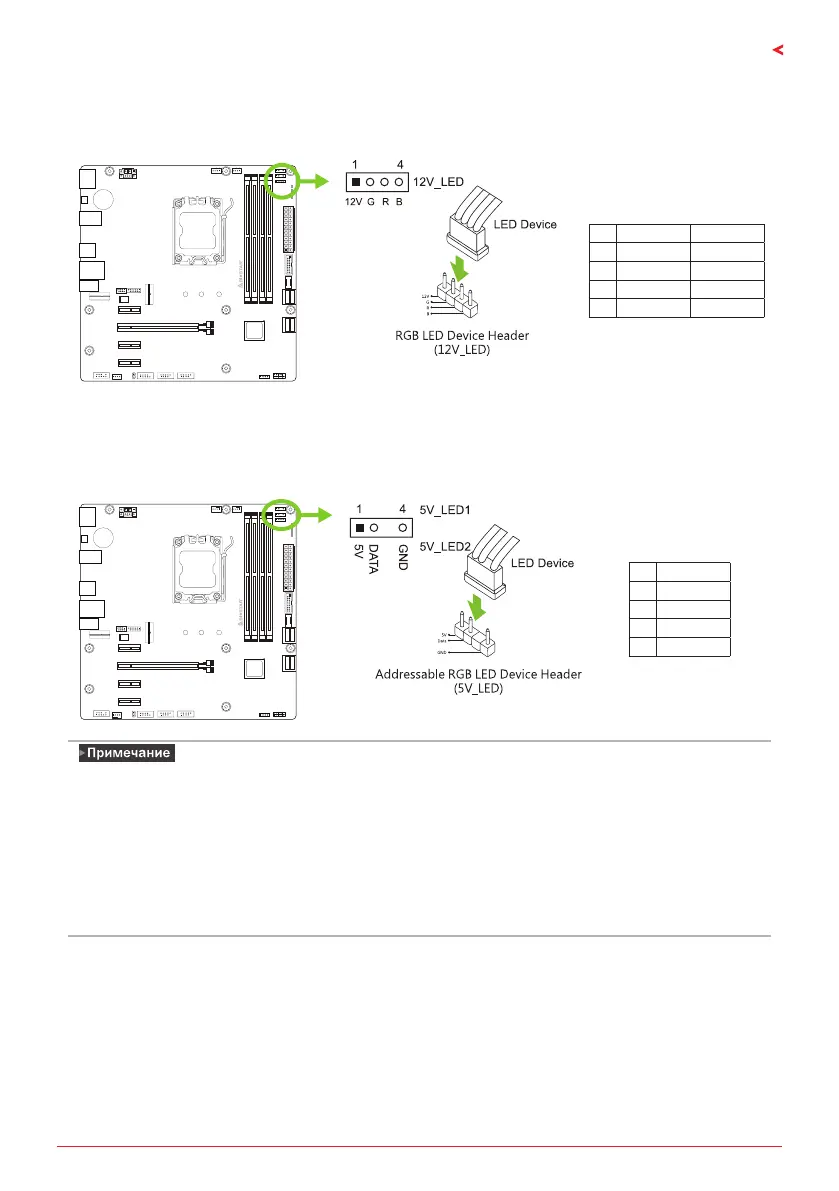

12V_LED: Штыревой соединитель светодиодного устройства RGB (5050 SMD)
Этот штыревой соединитель обеспечивает питание 12 В и контакты управления RGB для
светодиодного устройства RGB (5050 SMD).
Pin Cable Color Assignment
1 12V (Black) VCC12
2 G (Green) LED_GREEN
3 R (Red) LED_RED
4 B (Blue) LED_BLUE
5V_LED1/ 5V_LED2: штыревой соединитель адресуемого светодиодного
устройства RGB (WS2818B)
Этот штыревой соединитель обеспечивает питание 5 В и контакты управления данными
для светодиодного устройства ARGB (WS2818B).
Pin Assignment
1 VCC5
2 Data
3 N/A
4 GND
»
»
Убедитесь, что к вашему светодиодному устройству подключен правильный контакт,
неправильное подключение может повредить светодиодное устройство или
материнскую плату.
»
»
Разъем 12V_LED поддерживает до 5050 светодиодных лент RGB с максимальной
номинальной мощностью 3 А (12 В).
»
»
Разъем 5V_LED поддерживает до 300 индивидуально адресуемых светодиодных лент RGB
WS2818B с максимальной номинальной мощностью 3 А (5 В).
»
»
Для управления светодиодами используйте программное обеспечение Vivid LED DJ. См.
подробную информацию о настройке программного обеспечения в главе 3.3.
