챕터 2: 하드웨어 설치 | 13
B450MX / B450MX-S
2�5 확장 슬롯

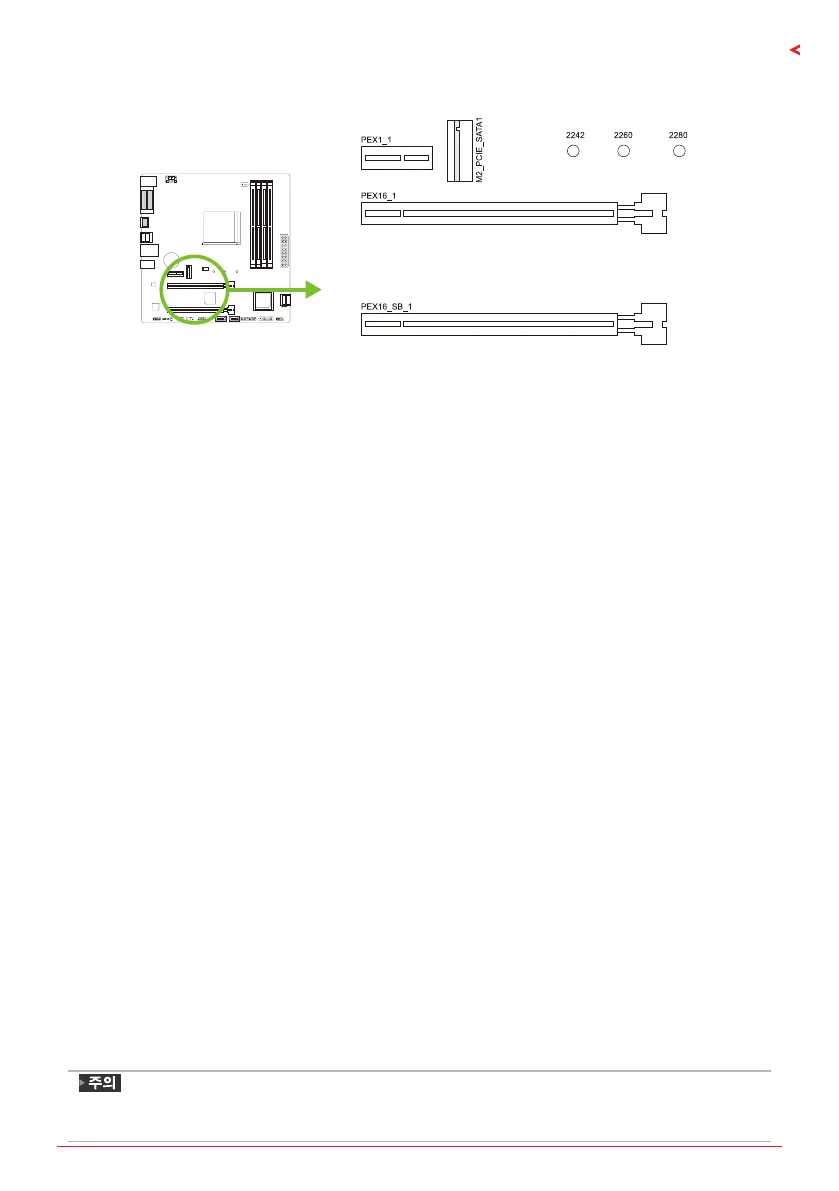

PEX16_1: PCI-Express 3세대 x16 슬롯
• PCI-Express 3.0 규격.
• 최대 대역폭은 총 32GB/s입니다.
• AMD
®
Ryzen™ 프로세서는 PCIe 3.0 x16 모드 만 지원합니다.
• Radeon Vega 그래픽 프로세서가 장착 된 AMD
®
Ryzen™ 은 PCIe 3.0 x8 채널 만
지원합니다.
PEX16_SB_1: PCI-Express 2세대 x16 슬롯 (x4 통로)
• PCI-Express 2.0 규격.
• 최대 대역폭은 총 4GB/s입니다.
PEX1_1: PCI-Express 2세대 x1 슬롯
• PCI-Express 2.0 규격.
• 방향 당 데이터 전송 대역폭은 최대 500MB/s이며, 총 1GB/s 입니다.
M2_PCIE_SATA1: M�2 (M Key) 슬롯 (대역폭은 CPU에 따라 다르며 Ryzen은
32Gb/s입니다; APU는 16Gb/s입니다�)
• M.2 슬롯은 M.2 타입 2242/2260/2280 SSD 모듈을 지원합니다. M.2 SSD 모듈을
장착할 때 육각 렌치를 사용하여올바른 위치에장착하여주십시오.
• M.2 PCI Express 모듈 3.0 x4 (32Gb/s) - NVMe/AHCI SSD 지원.
• M.2 SATA III (6.0Gb/s) 모듈 지원.
확장 카드 설치
다음의 단계에 따라 확장 카드를 장착할 수 있습니다 :
• 컴퓨터에 확장 카드를 설치하기 전에 확장 카드의 안내문을 읽으시기 바랍니다.
• 컴퓨터에서 케이스 커버, 볼트, 슬롯 브라켓을 제거합니다.
• 확장 슬롯에 카드를 놓고, 슬롯에 완벽하게 장착이 되도록 카드를 아래로 눌러
줍니다.
• 카드의 금속 브라켓을 케이스 후면 패널에 드라이버를 이용하여 고정합니다.(이
단계는 VGA 카드 설치에만 해당됩니다.
• 컴퓨터 케이스 커버를 다시 덮어씁니다.
• 필요한 경우, 컴퓨터를 켜고 확장 카드 관련한 바이오스 설정을 변경합니다.
• 확장 카드 관련 드라이버를 설치합니다.
»
나사를 설치하거나 제거하려면 M2 타입 드라이버를 사용해야합니다. 사양에 맞지 않는
드라이버는 사용하지 않는 것이 좋습니다 나사가 손상되었을 수 있습니다
