챕터 2: 하드웨어 설치 | 17
B450MX / B450MX-S

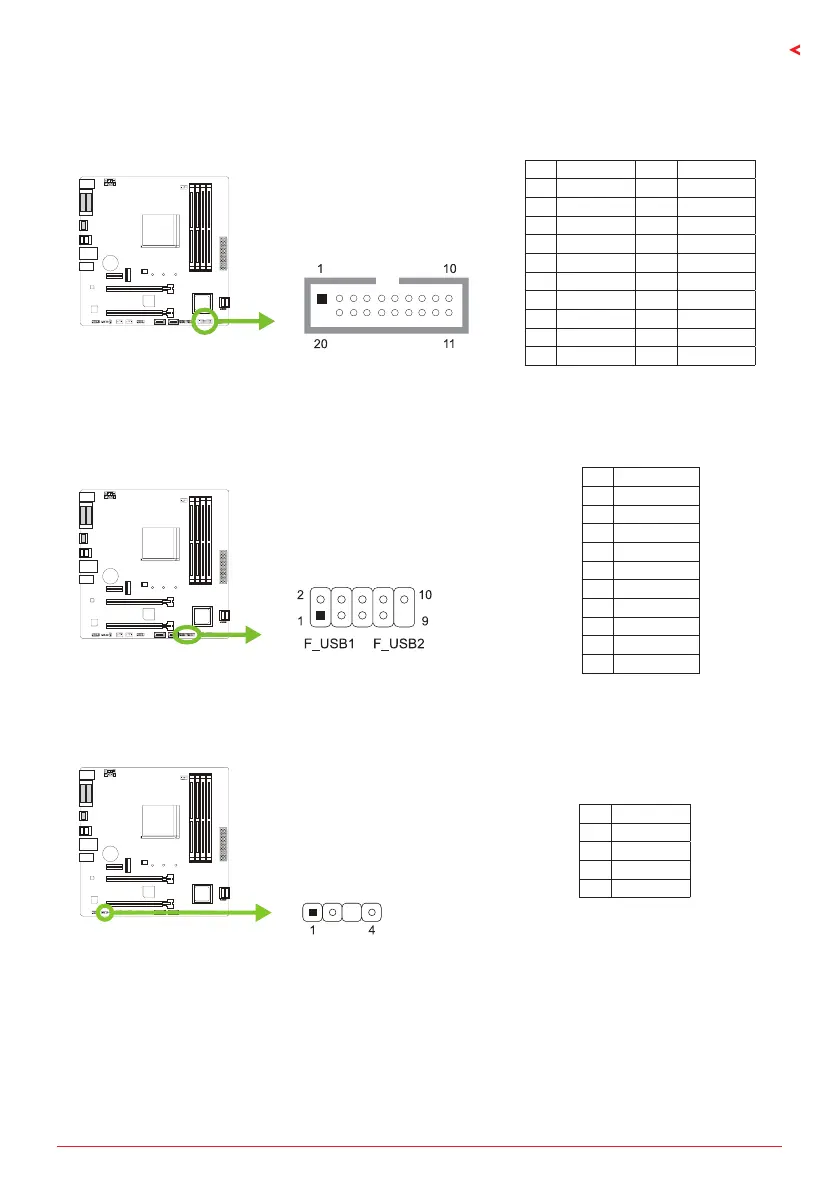

JFRONT_USB3_1: 전면 패널 USB 3�2(1세대) 포트용 헤더
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장
장치들과 연결할 수 있습니다.
핀 배열 핀 배열
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 Ground
4 Ground 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 Ground
7 Ground 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key
F_USB1/ F_USB2: 전면 패널 USB 2�0 포트용 헤더
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한
외장 장치들과 연결할 수 있습니다.
핀 배열
1 +5V (fused)
2 +5V (fused)
3 USB-
4 USB-
5 USB+
6 USB+
7 Ground
8 Ground
9 Key
10 NC
JSPDIFOUT1: 디지털 오디오-출력 커넥터
이 커넥터는 S/PDIF 출력 브라켓 연결 용도로 쓰입니다.
핀 배열
1 Ground
2 SPDIF_OUT
3 NA
4 +5V
To Next Page
