Biostar H510MHP

Глава 2: Установка оборудования | 13
H510MHP
l
B560MHP

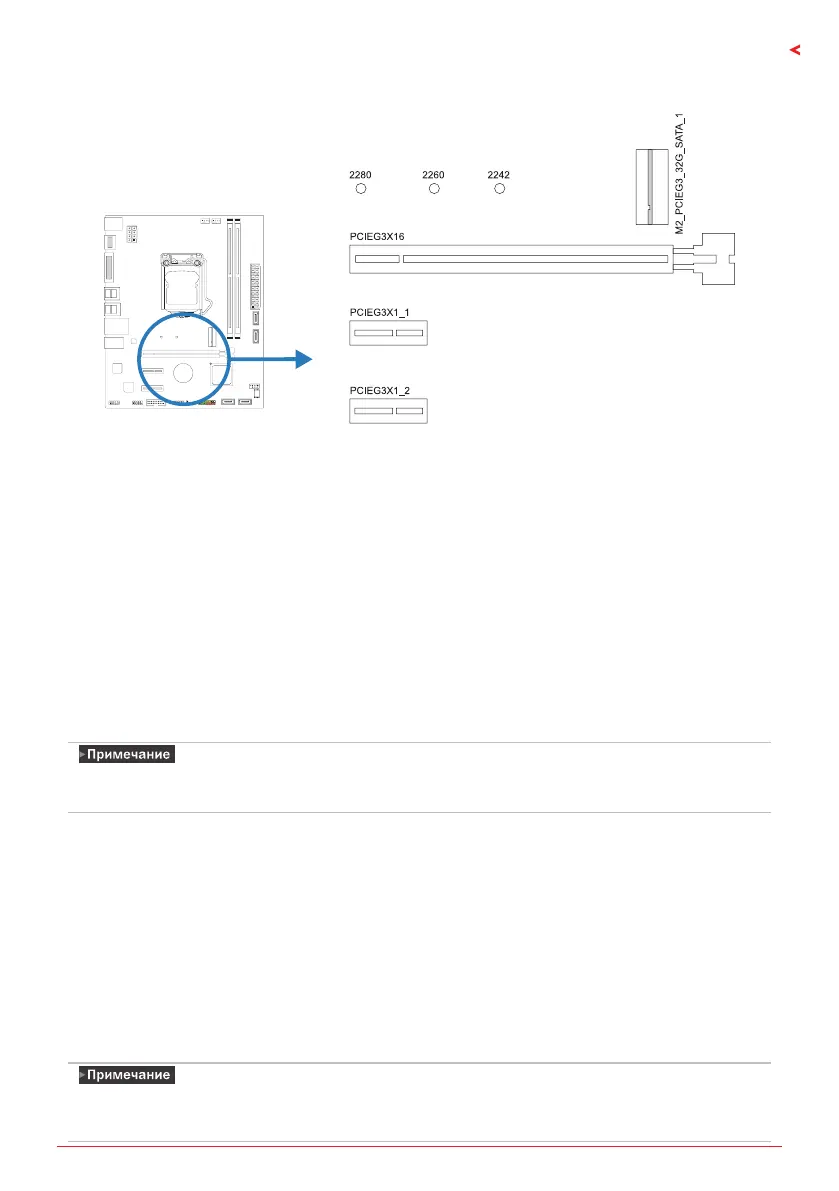

2�5 Слоты расширения
PCIEG3X16: слот PCI-Express Gen3/ Gen4 x16 (x16 режиме)
• Совместимость с PCI-Express 3.0. Максимальная пропускная способность слота PCIe
составляет 32 ГБ / с.
• Совместимость с PCI-Express 4.0. Максимальная пропускная способность слота PCIe
составляет 64 ГБ / с.
PCIEG3X1_1
ˋ
PCIEG3X1_2 : слот PCI-Express Gen3 x1
• Совместимость с PCI-Express 3.0.
•
Пропускная способность передачи данных до 1 ГБ/с в каждом направлении; всего
2 ГБ/с.
M2_PCIEG3_32G_SATA_1: Слот M�2 (M Key)
• Слот M.2 поддерживает модуль SSD 2242/2260/2280 типа M.2. При установке
модуля SSD M.2установите винт и шестигранную стойку в правильное положение.
• Поддержка модуля M.2 SATA III (6,0 Гбит/с) и модуля M.2 PCI Express до
Gen3x4 (32 ГБ/с).

»


»

Установка карты расширения
Вы можете установить карту расширения, выполнив следующие действия:
• Прочтите инструкцию к соответствующей карте расширения, прежде чем
устанавливать эту карту в компьютер.
• Снимите крышку шасси компьютера, винты и кронштейн слота с компьютера.
• Поместите карту в слот расширения и нажмите на карту, пока она полностью не
установится в слот.
• Закрепите металлический кронштейн карты на задней панели шасси винтом. (Этот
шаг предназначен только для установки карты VGA.)
• Установите на место крышку шасси компьютера.
• Включите компьютер, при необходимости измените настройки BIOS для платы
расширения.
• Установите соответствующий драйвер для карты расширения.

»



