14 | 챕터 2: 하드웨어 설치
2�5 확장 슬롯

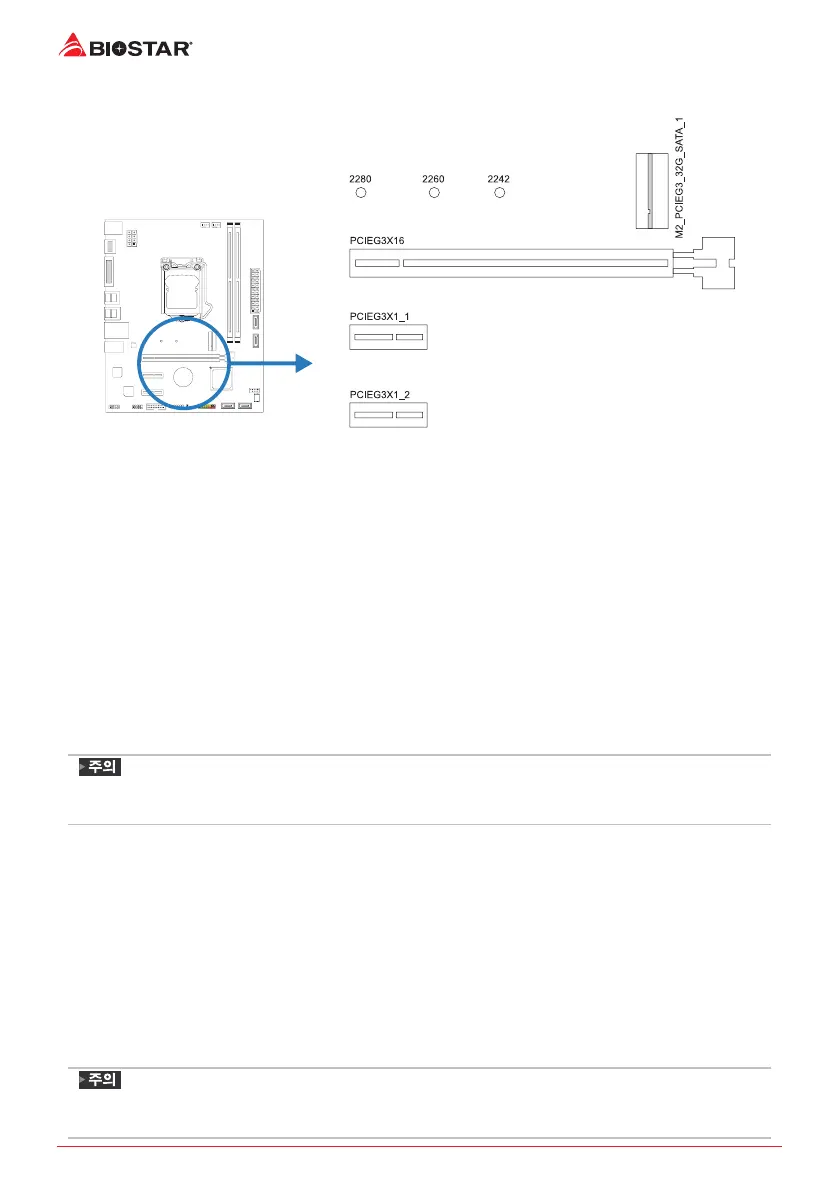

PCIEG3X16: PCI-Express 3세대/ 4세대 x16 슬롯(x16 모드)
• PCI-Express 3.0 규격.
PCIe 슬롯의 최대 대역폭은 32GB/s입니다.
• PCI-Express 4.0 규격.
PCIe 슬롯의 최대 대역폭은 64GB/s입니다.
PCIEG3X1_1
`
PCIEG3X1_2: PCI-Express 3세대 x1 슬롯
• PCI-Express 3.0 규격.
• 방향 당 데이터 전송 대역폭은 최대 1GB/s이며, 총 2GB/s 입니다.
M2_PCIEG3_32G_SATA_1: M�2 (M Key) 슬롯
• M.2 슬롯은 M.2 타입 2242/2260/2280 SSD 모듈을 지원합니다. M.2 SSD 모듈을
장착할 때 육각 렌치를 사용하여올바른 위치에장착하여주십시오.
• M.2 PCI Express 모듈 3x4 (32Gb/s) - NVMe/AHCI SSD 및 M.2 SATA III (6.0Gb/s)
모듈 지원.
»
PCIE-M2_1 슬롯에 SATA SSD 모듈을 사용한다면, SATA_1 커넥터는 사용할 수 없습니다.
»
PCIe 4.0은 Rocket Lake CPU에만 의존합니다.
확장 카드 설치
다음의 단계에 따라 확장 카드를 장착할 수 있습니다 :
• 컴퓨터에 확장 카드를 설치하기 전에 확장 카드의 안내문을 읽으시기 바랍니다.
• 컴퓨터에서 케이스 커버, 볼트, 슬롯 브라켓을 제거합니다.
• 확장 슬롯에 카드를 놓고, 슬롯에 완벽하게 장착이 되도록 카드를 아래로 눌러
줍니다.
• 카드의 금속 브라켓을 케이스 후면 패널에 드라이버를 이용하여 고정합니다.(이
단계는 VGA 카드 설치에만 해당됩니다.
• 컴퓨터 케이스 커버를 다시 덮어씁니다.
• 필요한 경우, 컴퓨터를 켜고 확장 카드 관련한 바이오스 설정을 변경합니다.
• 확장 카드 관련 드라이버를 설치합니다.
»
나사를 설치하거나 제거하려면 M2 타입 드라이버를 사용해야합니다. 사양에 맞지 않는
드라이버는 사용하지 않는 것이 좋습니다 나사가 손상되었을 수 있습니다
