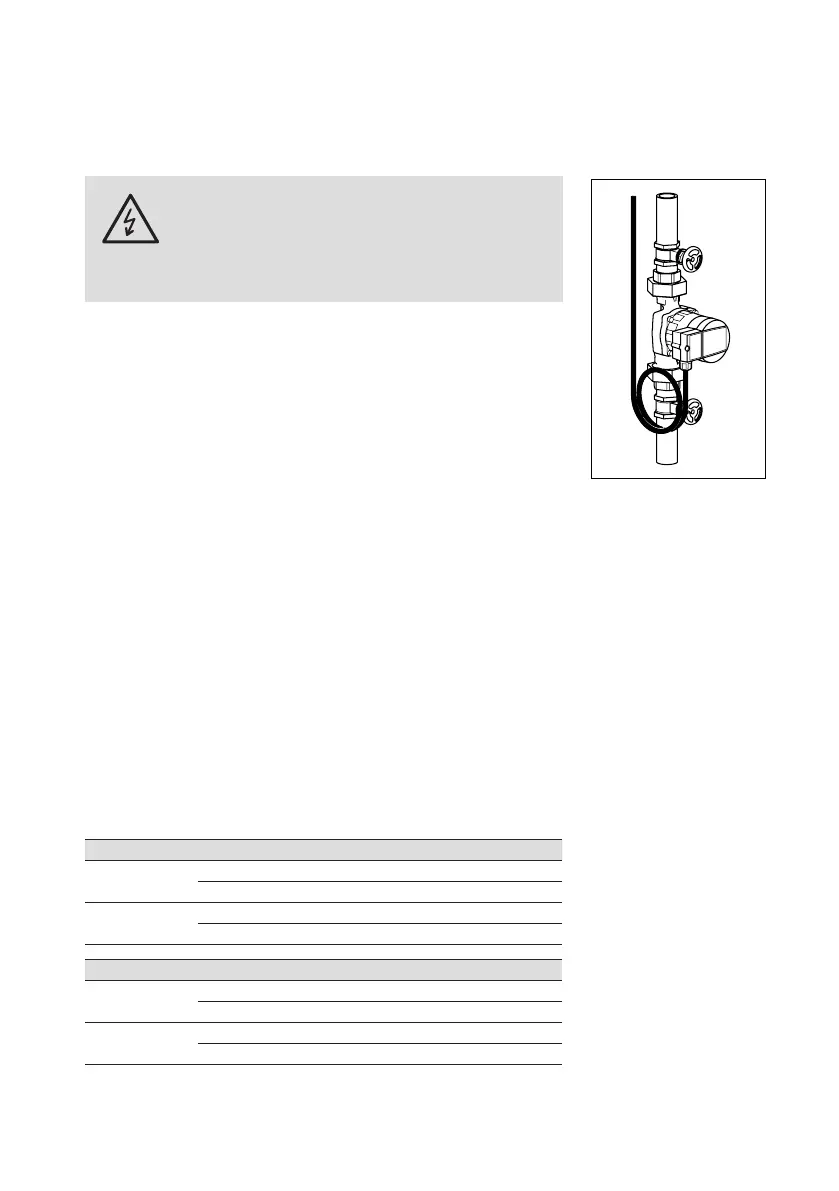

5. Elektrische aansluiting
Let op
De elektrische aansluiting moet door een gekwali-
ceerd elektriciën uitgevoerd worden. De aansluiting
moet conform de NEN 1010 en de plaatselijke voor-
schriften geschieden.
Bij hoge watertemperaturen (vanaf 80 °C) overeenkomstige
hittebestendige aansluitkabel toepassen. De aansluitkabel mag
leiding, pomp- en motorhuis niet aanraken. Let op de druipwater-
dichte kabelinvoer voorzien van trekontlasting bij kabelingang van
klemmenkast. Als een vaste net-aansluiting een stekker-inrichting
of een al-polige schakelaar met minstens 3 mm contact-opening
te worden uitgevoerd. De pomp moet met een stekerverbinding
aangesloten worden of met een werkschakelaar met minimaal
3 mm contactafstand.
Voorzekering: (nominaalstroom ×1,5) max. 10 A, traag.
Draaddoorsnede: max. 1,5 mm
2
De elektrische aansluiting moet volgens het typeplaatje plaats-
vinden. Voor eventuele uitwisseling adviseren wij de elektrische
aansluiting van een zogenaamde «lus» te voorzien. Een bescha-
digde netvoeding moet vervangen worden. Let op dat elektrische
gegevens op typeplaatje van pomp overeenkomen met voedings-
spanning.
Opmerking: Bijzondere aandacht voor aarde aansluiting.
De aarddraad moet langer zijn dan nul- en fasedraden (gevaar
voor afbreken).
Voeding: 1× 230 V +6%/–10%, 50 Hz, PE
AX 10 AX 12 AX 13
Nominaalstroom Regeling 0,05 – 0,18 A 0,05 – 0,19 A 0,05 – 0,38 A
min. 0,05 A 0,05 A 0,05 A
Vermogen Regeling 4 – 21 W 5 – 22 W 5 – 45 W
min. 4 W 5 W 5 W
AXW 10 AXW 12 AXW 13
Nominaalstroom Regeling 0,05 – 0,08 A 0,05 – 0,19 A 0,05 – 0,38 A
min. 0,04 A 0,05 A 0,05 A
Vermogen Regeling 4 – 7 W 5 – 22 W 5 – 45 W
min. 4 W 5 W 5 W
