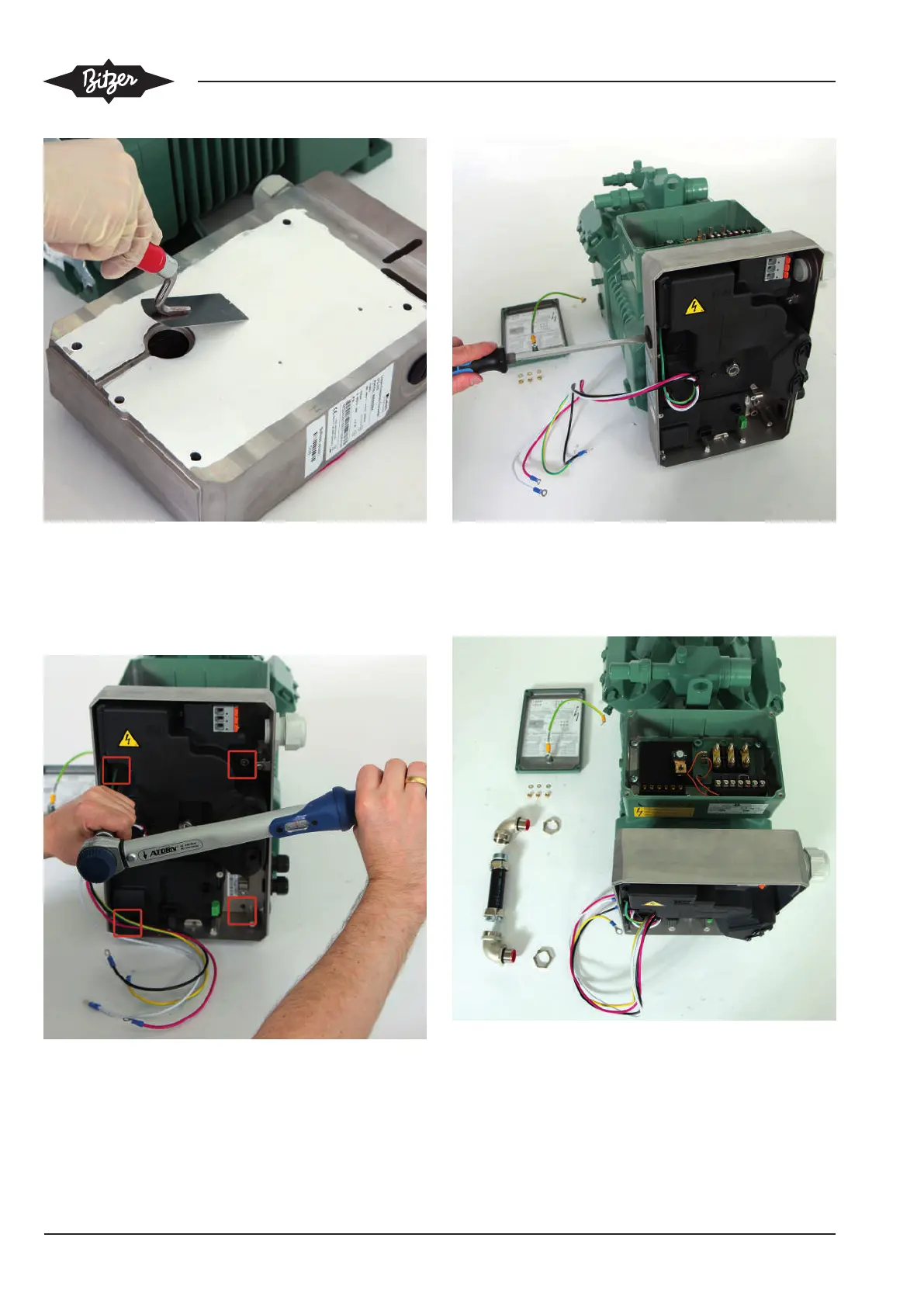

16. Frequenzumrichter an den Verdichter
schrauben
▶ FU mit den 4 Schrauben und einem 6 mm Innen-
sechskantschlüssel an den Verdichter schrauben
(Anzugsmoment 20 Nm).
17. Blindstopfen M20-M25 der Kabeldurchführung
für das Motorkabel entfernen
▶ M20-M25 Blindstopfen mit einem Schraubenzieher
(SL1,6x10) abschrauben und entfernen.
18. Vorbereitungen: Motorkabel durch den
Metallschutzschlauch führen
▶ Beiliegenden Metallschutzschlauch in 3 Teile zerle-
gen.
19. Motorkabel durch den Metallschutzschlauch
führen und am FU festschrauben
▶ Motorkabel zunächst durch die Mutter des Metall-
schutzschlauchs führen.
▶ Anschließend die Kabel durch die Kabelöffnung am
Frequenzumrichter und den ersten Bogen des Me-
tallschutzschlauchs führen.
