4 Alten Frequenzumrichter (FU) demontieren
GEFAHR
Lebensgefährliche Spannungen im FU-Gehäu-
se!
Berühren kann zu schweren Verletzungen oder
Tod führen.
FU-Gehäuse niemals im Betrieb öffnen!
Hauptschalter ausschalten und gegen Wieder-
einschalten sichern.
Mindestens 5 Minuten warten bis alle Konden-
satoren entladen sind!
Vor Wiedereinschalten FU-Gehäuse verschlie-
ßen.

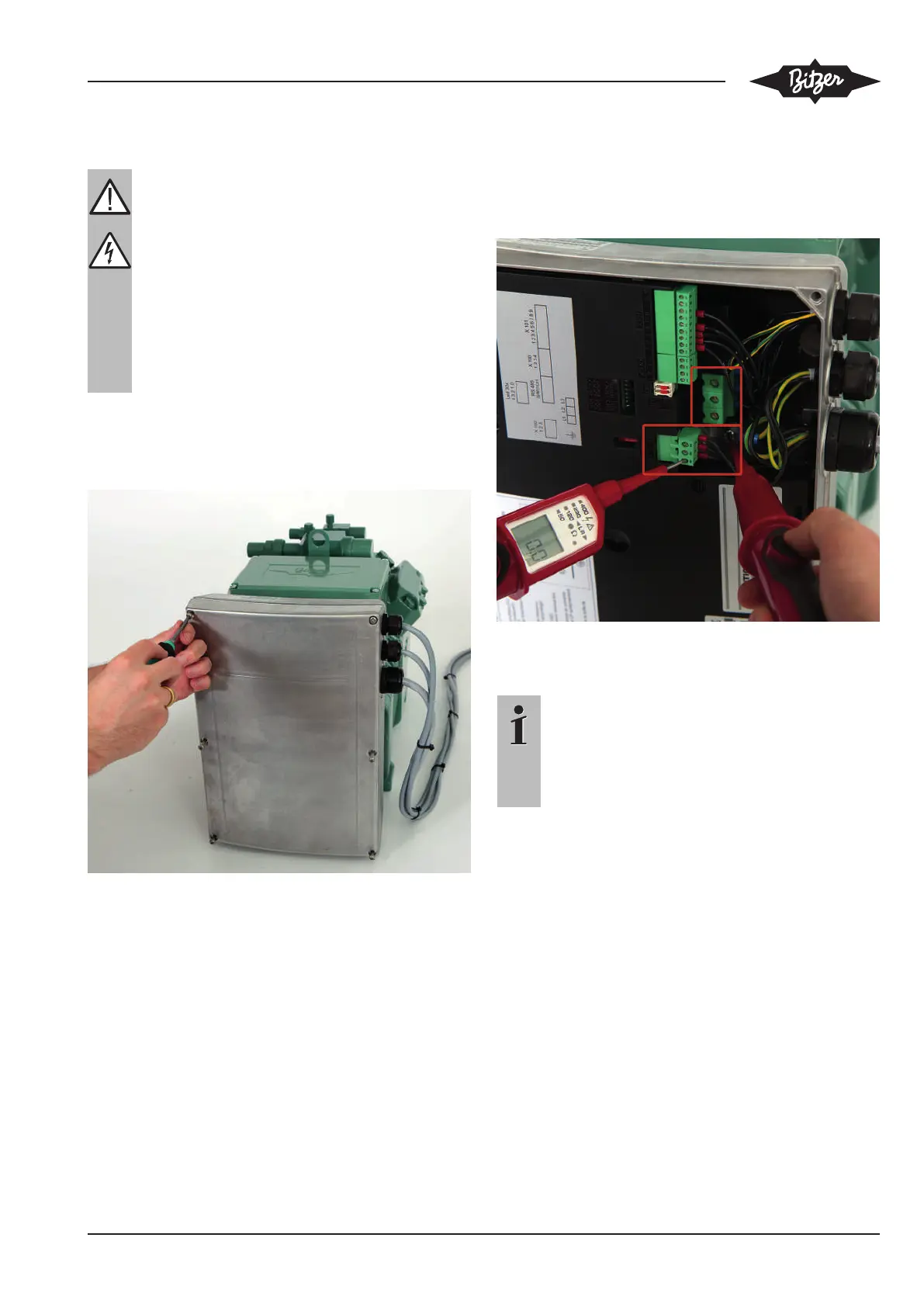

1. Deckel des Frequenzumrichters abschrauben
▶ Dazu die 6 Schrauben am Deckel mit einem Schrau-
benzieher (TX20) lösen und Deckel abnehmen.
2. Spannungsfreiheit prüfen
▶ Mit Spannungsprüfer an den Phasen L1, L2, L3 und
▶ an der Klemmleiste X102 (falls dort etwas ange-
schlossen ist).
3. Leitungen an den Leistungs- und
Steueranschlüssen abklemmen
Information
Die Steuerleitungen müssen im neuen Frequen-
zumrichter genauso wieder montiert werden.
Verkabelung genau einprägen oder Kabelpositi-
on an den Klemmleisten mit Klebeband und Fa-
serstift notierten!
▶ Kabelverschraubungen mit Rollgabelschlüssel auf-
schrauben.
▶ Klemmen der Leistungsanschlüsse L1, L2, L3 von
den Schraubklemmen abschrauben.
▶ Klemmen der Steueranschlüsse von den Klemmleis-
ten X100, X101 und X102 mit einem Schraubenzie-
her (SL2,5x75) abschrauben.
▶ Alle Kabel aus dem FU-Gehäuse herausziehen.
