KW-210-216

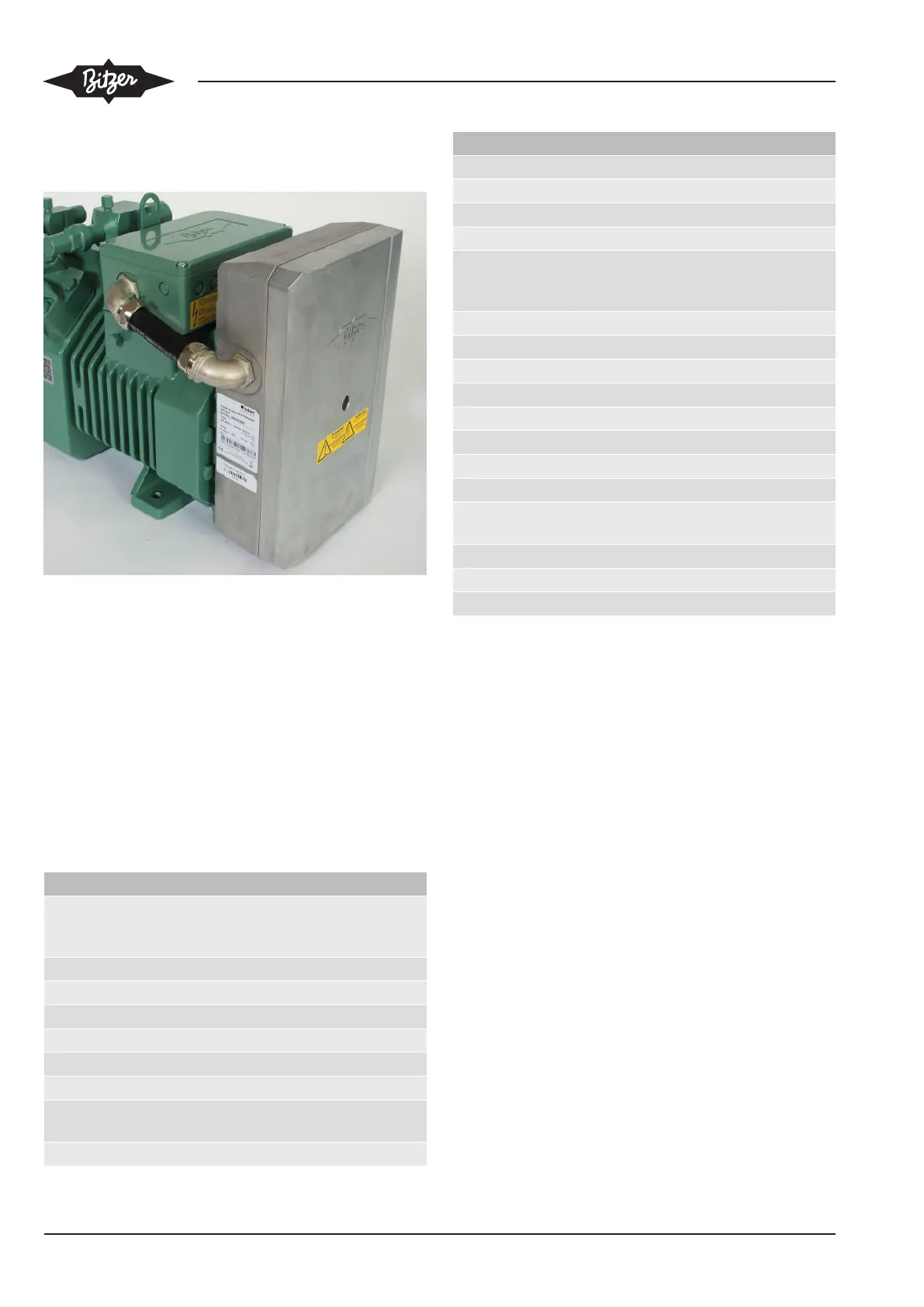

27. Endergebnis:
VARISPEED Verdichter mit neuem Frequenzumrichter:
6 Prinzipschaltbild
Verdichter und FU entsprechend Prinzipschaltbild an-
schließen. Taster S1 bis S4 im Schaltschrank montie-
ren.
Das Prinzipschaltbild beinhaltet eine Öldifferenzdruck-
überwachung (Option nur für die Verdichter
4FE-5.F1..4CE-6.F1). Ohne eine solche Überwa-
chung entfällt das Delta-PII und die Bauteile S3 und
H2. Der Hauptschütz K1 und der Druckschalter F5 soll-
ten in diesem Fall in Pfad 12 am Anschluss 14 des SE-
B1 eingebaut werden.
Abk. Bauteil
B1 Steuereinheit (Kältebedarf) oder Befehl für
Verdichteranlauf (Freigabesignal vom An-
lagenregler) oder Regler Ein/Aus
B3 Regler für Verdichterdrehzahl
F1 Hauptsicherung
F3 Steuersicherung
F5 Hochdruckschalter
F6 Niederdruckschalter
F12 Sicherung der Ölheizung
H1 Leuchte "Übertemperatur" (Motor und Druck-
gas) sowie "Störung der Ölversorgung"
H2 Leuchte "Störung der Ölversorgung"
Abk. Bauteil
H3 Leuchte "Sammelstörung"
H8 Leuchte "Störung FU"
K1 Hauptschütz
K8 Hilfsrelais FU
K2T Zeitrelais "Pausenzeit" 120 s ! Pausenzeit
kann je nach Verdichter auch deutlich länger
ausfallen!
K4T Zeitrelais "Alarmverzögerung" 5 s
M1 Verdichter
N1 Frequenzumrichter (FU)
Q1 Hauptschalter
R1..6 PTC-Fühler in Motorwicklung
R7 Druckgastemperaturfühler
R8 Ölheizung
S1 Steuerschalter (ein/aus)
S2 Entriegelung "Übertemperatur" (Motor / Druck-
gas) und "Ölmangel"
S3 Entriegelung "Ölmangel"
S4 Entriegelung "FU-Störung"
Y2 Magnetventil "Flüssigkeitsleitung"
Tab.1: Legende
SE-B1: Schutzgerät
Ölüberwachung (Option für die Verdichter
4FE-5.F1..4CE-6.F1): Delta-PII
