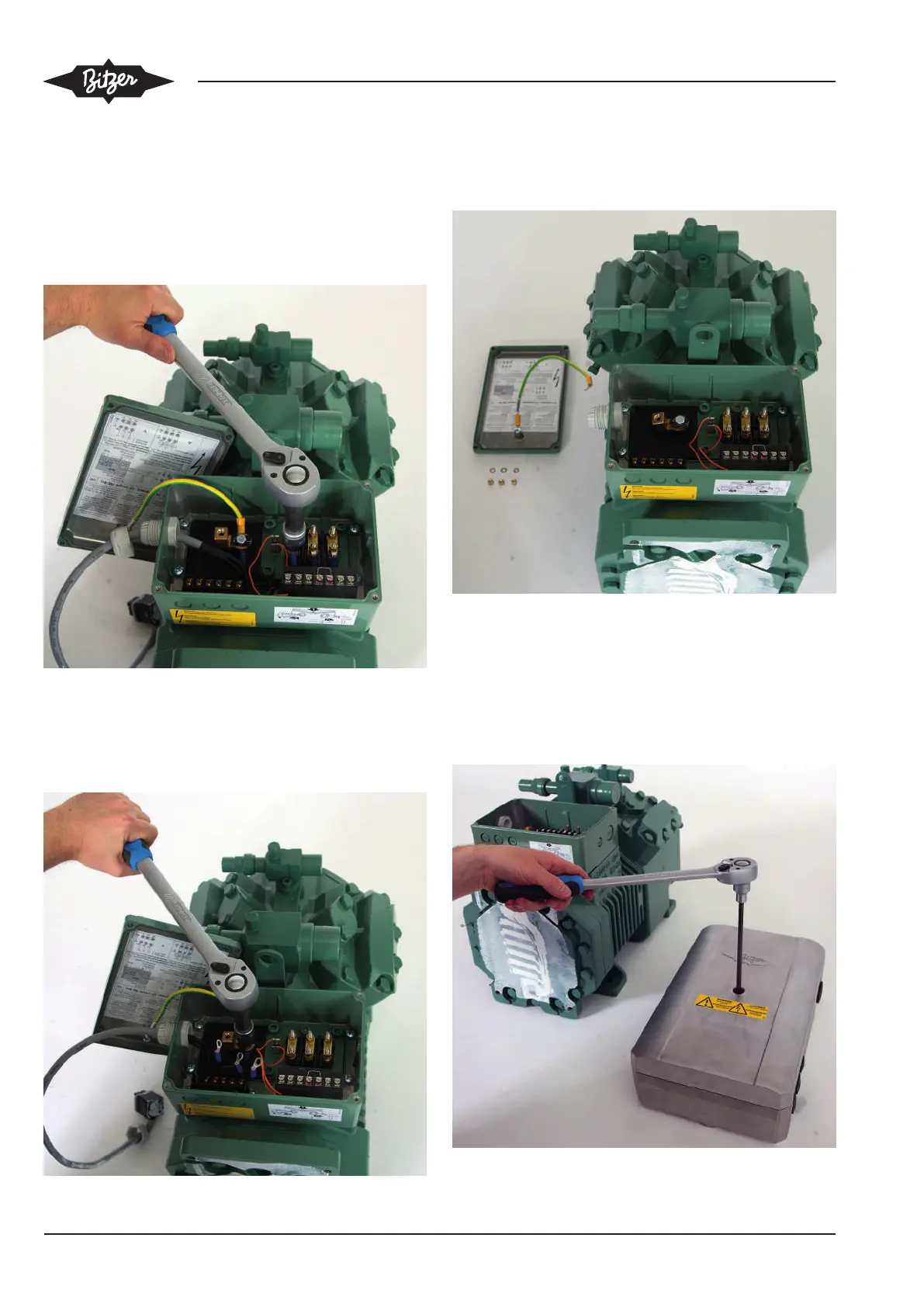

KW-210-28
10. Alle Motorkabel und den Schutzleiter im
Anschlusskasten abschrauben
Motorkabel an der Stromdurchführungsplatte mit ei-
nem Steckschlüssel abschrauben (3 Kabel).
2DES-3.F1, 7 mm Steckschlüssel
4FE(S)-5.F1 .. 4CE(S)-6.F1, 8 mm Steckschlüssel
Schutzleiter des Motorkabels mit einem 10 mm
Steckschlüssel abschrauben. Der Schutzleiter des
Anschlusskastens wird dadurch mit abgeschraubt.
Alle Einzelteile, Schrauben und Unterlegscheiben
aufbewahren!
11. Zwischenergebnis
Verdichter ohne Frequenzumrichter - Blick in den An-
schlusskasten:
5 Neuen Frequenzumrichter (FU) montieren
12. Neuen Frequenzumrichter öffnen
Dazu die zentrale Schraube mit einen 6 mm Innen-
sechskantschlüssel lösen und Deckel abnehmen.
