KW-210-2 7

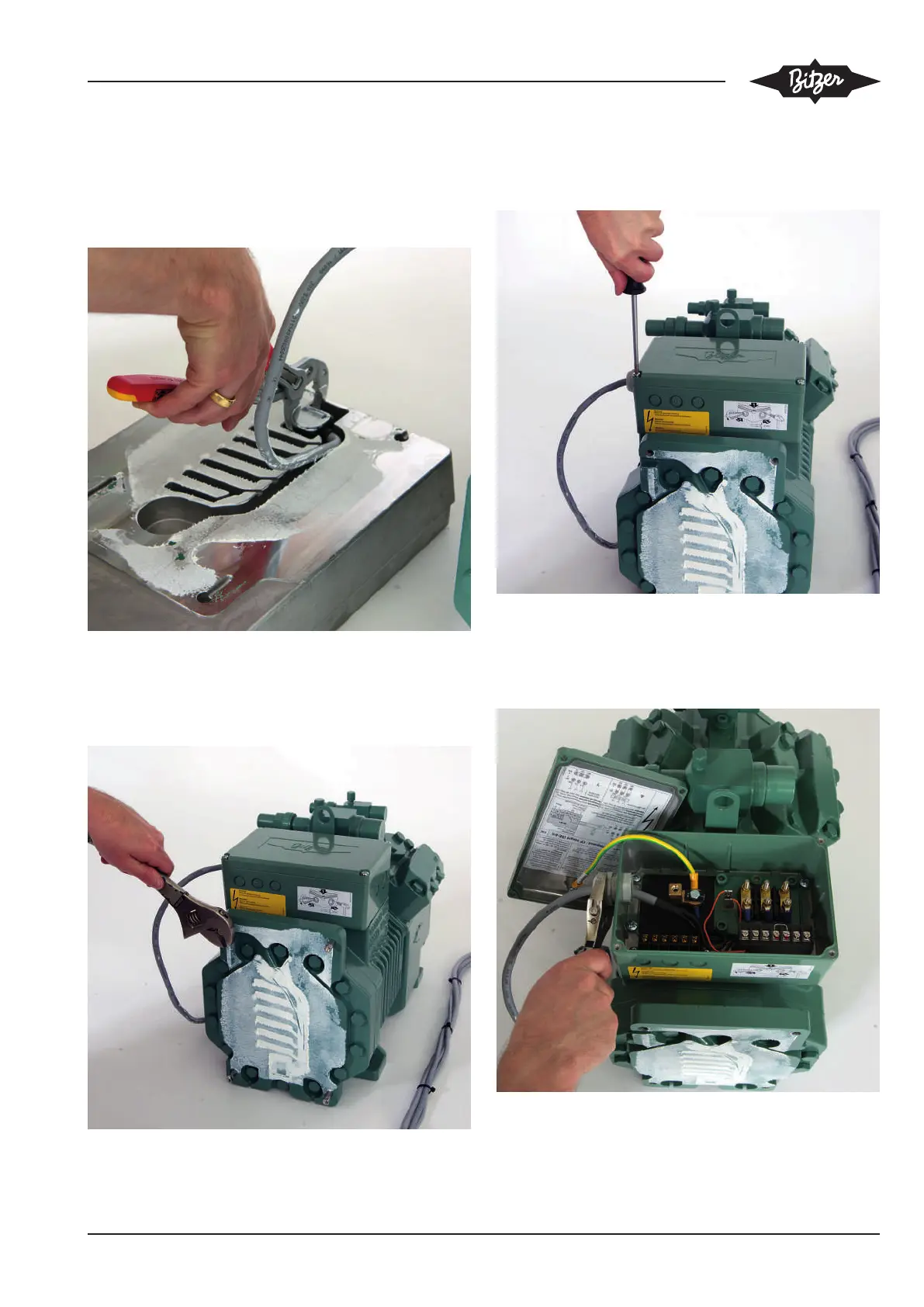

6. Stecker des Motorkabels auf der Rückseite des
FUs entfernen
▶ Stecker des Motorkabels auf der Rückseite des Fre-
quenzumrichters mit einer Wasserpumpenzange
vorsichtig entfernen.
7. 4 Befestigungsbolzen am Verdichter entfernen
▶ Befestigungsbolzen mit Gewinde am Verdichter mit
einem Rollgabelschlüssel entfernen. Sie werden
nicht mehr benötigt.
8. Anschlusskasten des Verdichters öffnen
▶ Die 4 Schrauben am Deckel mit einem Schrauben-
zieher (PH2) lösen und Deckel vorsichtig abnehmen.
9. Kabelverschraubung am Anschlusskasten lösen
▶ M20-M25 Kabelverschraubung am Anschlusskasten
für das Motorkabel mit einem Rollgabelschlüssel lö-
sen.
