KW-210-2 37

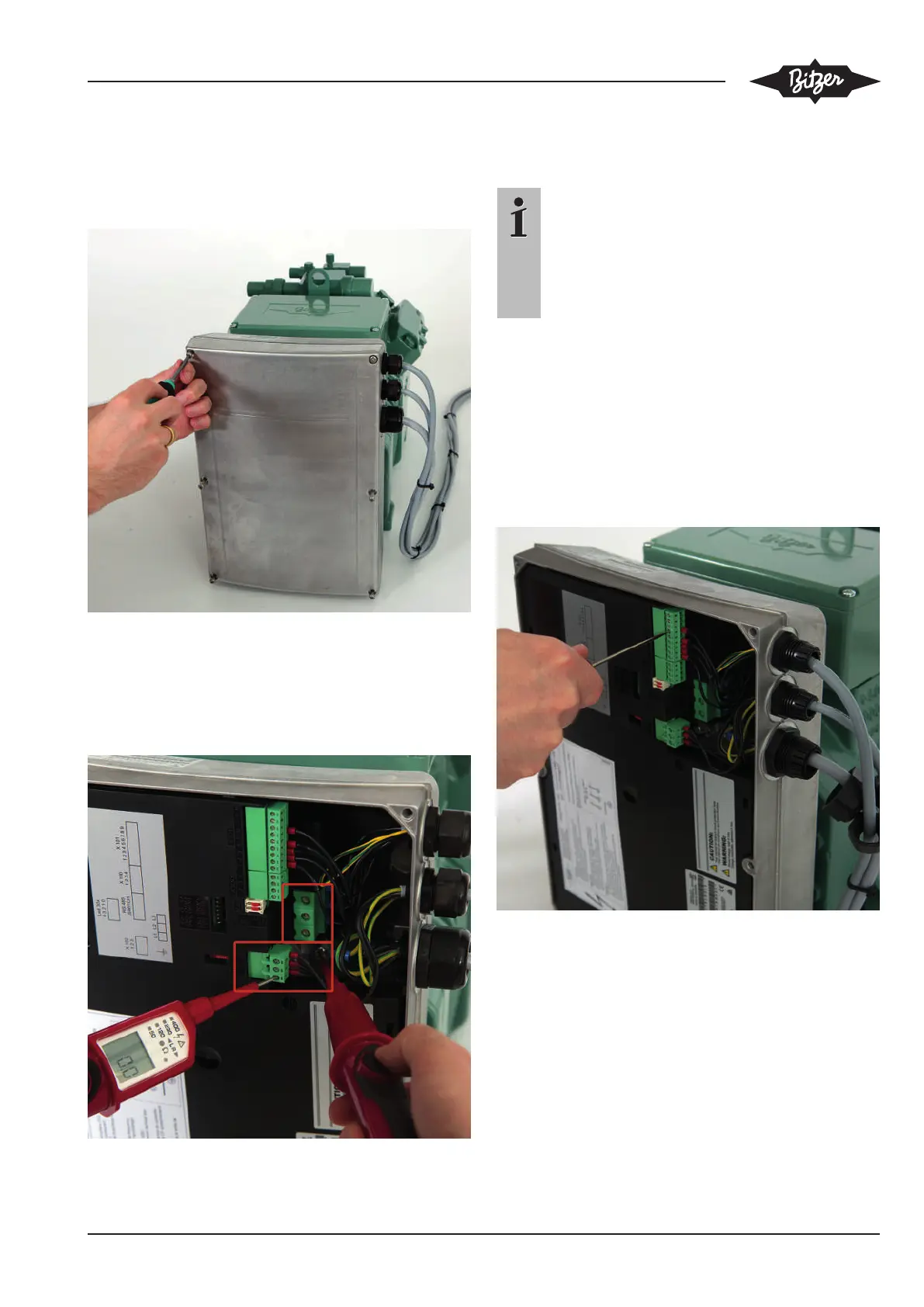

1° Dévisser le couvercle du convertisseur de
fréquences
▶ À cet effet, dévisser les 6 vis du couvercle à l’aide
d’un tournevis (TX20) et enlever le couvercle.
2° Vérifier l’absence de tension
▶ À l’aide du détecteur de tension sur les conducteurs
de ligne L1, L2, L3 et
▶ sur le bornier X102 (en cas de raccordements au
bornier).
3° Débrancher les conduites des raccordements de
puissance et de commande
Information
Les conduites de commande devront être re-
montées de la même façon dans le nouveau
convertisseur de fréquences.
Mémoriser le cheminement de câblage ou mar-
quer la position des câbles sur les borniers avec
du ruban adhésif et un crayon feutre!
▶ Dévisser les passe-câbles à vis à l’aide de la clé à
molette.
▶ Dévisser les bornes des raccordements de puis-
sance L1, L2, L3 des bornes à vis.
▶ Dévisser les bornes des raccordements de com-
mande des borniers X100, X101 et X102 à l’aide
d’un tournevis (SL2,5x75).
▶ Retirer tous les câbles du corps du CF.
