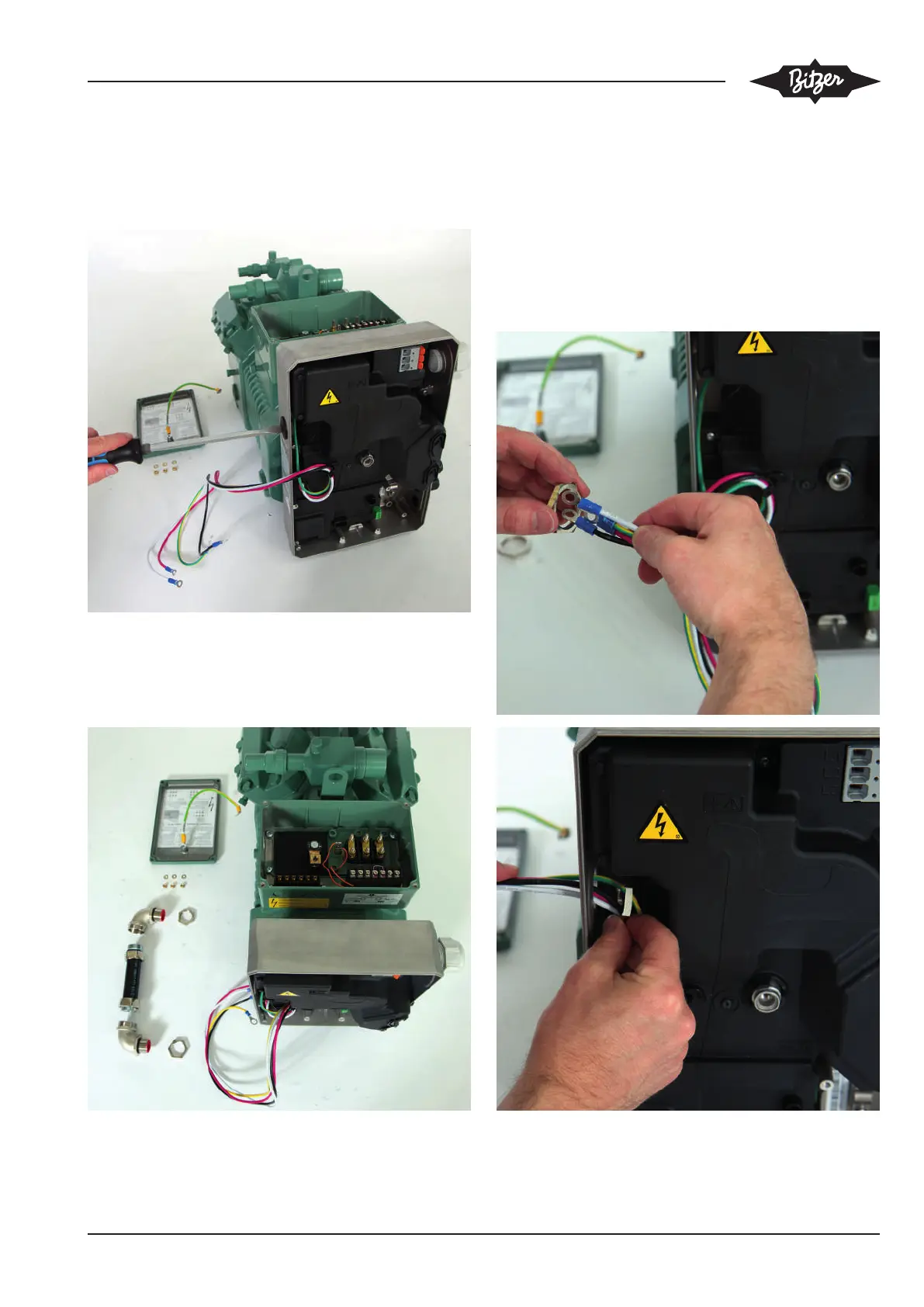

17° Enlever le bouchon obturateur M20-M25 du
passage de câble pour le câble moteur
▶ Dévisser le bouchon obturateur M20-M25 à l’aide
d’un tournevis (SL1,6x10) et l’enlever.
18° Préparatifs: Passer le câble moteur à travers le
tuyau flexible métallique de protection
▶ Démonter le tuyau flexible métallique de protection
joint en 3 pièces.
19° Passer les câbles moteur à travers le tuyau
flexible métallique de protection et le visser sur le
CF.
▶ Passer les câbles moteur d’abord à travers l’écrou
du tuyau flexible métallique de protection.
▶ Passer ensuite les câbles à travers l’entrée de
câbles sur le convertisseur de fréquences et à tra-
vers le premier coude du tuyau flexible métallique de
protection.
▶ Fixer le premier coude du tuyau flexible métallique
de protection sur le convertisseur de fréquences à
