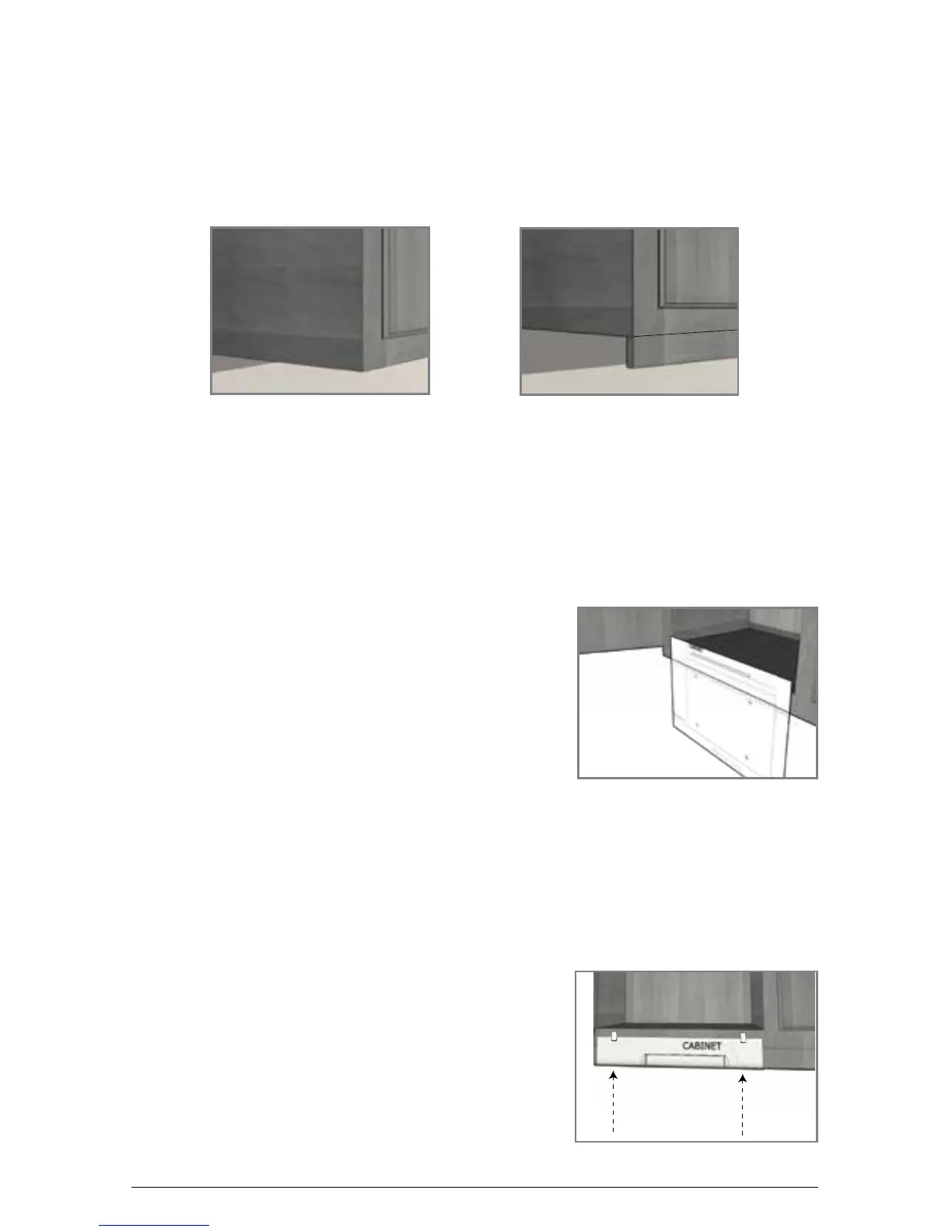

DÉTERMINATION DU TYPE D’ARMOIRE
Avant l’installation, déterminer si votre armoire comporte un dessous
plat (B) ou un dessous avec rebord saillant (C). Si le bas de votre armoire
est plat, suivre les consignes d’INSTALLATION STANDARD; si l’armoire
comporte un rebord saillant, consulter les consignes d’INSTALLATION DE
LA MOULURE SAILLANTE.
INSTALLATION STANDARD (ARMOIRE À DESSOUS PLAT)
Important : Toujours porter des lunettes de protection pour éviter les
blessures pendant le perçage.
1. Retirer tous les articles qui se trouvent sur le comptoir sous
l’emplacement où l’appareil sera installé pour éviter que de la
poussière ou des débris ne tombent sur les autres appareils ou
articles. Ouvrir les armoires et en retirer le contenu pour faciliter la
fixation.
2. Nettoyer le dessus et le dessous du
panneau inférieur de l’armoire.
3. Ouvrir les portes d’armoire et placer le
gabarit de fixation contre le dessous de
votre armoire, en vous assurant d’aligner
la ligne épaisse sur le gabarit avec
l’avant du dessous de votre armoire (D).
Important : Ne pas aligner les trous
de vis indiqués sur le gabarit avec
la cloison entre les armoires, car
cela vous empêcherait d’installer
l’appareil correctement. Choisir l’emplacement des trous avec soin
pour éviter d’endommager vos armoires pendant le montage. Le
fait de percer des trous dans la cloison de vos armoires peut les
endommager et nuire à l’installation adéquate de l’appareil.
4. Plier le gabarit contre l’arête de l’armoire de manière à aligner la
ligne épaisse sur le gabarit avec l’avant du dessous de l’armoire.
Bien étendre le gabarit et le coller avec du ruban gommé pour le
maintenir en place.
5. En perçant vers le haut sous
l’armoire, percer des trous aux quatre
emplacements indiqués sur le gabarit, à
l’aide d’un foret de 6,35 mm (
1
⁄4 po) (E).
Important : Toujours percer des trous
verticaux bien droits à travers les trous
de fixation indiqués sur le gabarit. Le fait
de percer des trous à angle peut nuire
à l’installation adéquate de l’appareil et
peut endommager les armoires si le foret
traverse la cloison.
B C
D
E
