FRANÇAIS
MANUEL DU PROPRIÉTAIRE | GUIDE D’ASSEMBLAGE
Assurez-vous que les broches avant
sont bien en place dans les trous,
puis repoussez le dessus de la plaque
chauante.
❶❶
Placez les deux goupilles avant
dans les trous de verrouillage avant
et repoussez le dessus de la plaque
chauante.
❷❷
Ensuite, placez les deux broches
arrière dans les trous arrière.
❶
❶
Placez les deux goupilles avant
dans les trous de verrouillage avant
et repoussez le dessus de la plaque
chauante.
❷
❷
Ensuite, placez les deux broches
arrière dans les trous arrière.
Assurez-vous que les broches avant
sont bien en place dans les trous,
puis repoussez le dessus de la plaque
chauante.
Assurez-vous que les goupilles avant
sont bien insérées dans les trous,
puis poussez le dessus de la plaque
chauante vers l’avant pour verrouiller
la plaque chauante en place.
Assurez-vous que les goupilles avant
sont bien insérées dans les trous,
puis poussez le dessus de la plaque
chauante vers l’avant pour verrouiller
la plaque chauante en place.
MODÈLE(S): 2311 • 2311CA

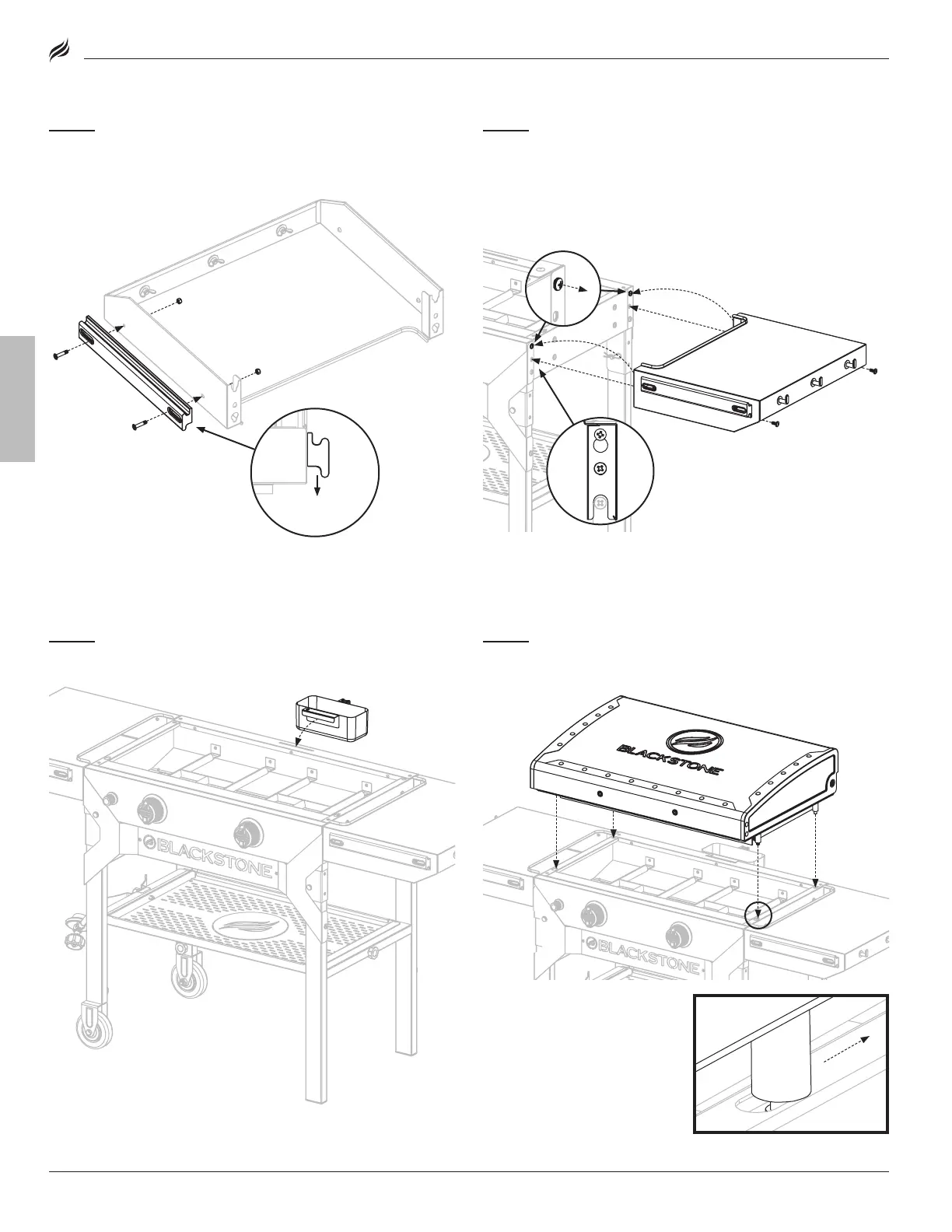

ÉTAPE 10
Avec l’aide d’une autre personne, placez le dessus de la plaque et le
capot sur le corps principal en alignant les 4 broches avec les trous du corps.
ÉTAPE 09
Accrochez le bac à graisse dans la fente à l’arrière du corps de la
plaque chauante.
ÉTAPE 08
Desserrez les deux (2) boulons M6x12 sur le côté droit du corps de la
plaque chauante.
Accrochez la tablette latérale droite à ces boulons et utilisez deux (2) boulons
M6x12 [a.] pour fixer la tablette latérale au côté droit du corps de la plaque
chauante. Serrez les quatre vis.
Répétez avec l’étagère latérale gauche.
ÉTAPE 07
Utilisez deux (2) boulons à épaulement M5x24 [b.] et deux (2) écrous
M5 [l.] pour fixer un (1) rail d’étagère à une (1) étagère latérale.
Répétez avec l’autre étagère.
❶
❶
❷
❷
haut de l’étagèrehaut de l’étagère
[a.]
[a.]

