Asegúrese de que las clavijas fron-
tales estén asentadas en los orificios
y luego empuje la parte superior de la
plancha hacia atrás.
❶❶
Coloque los dos pasadores
delanteros en los orificios de bloqueo
delanteros y empuje la parte superior
de la parrilla hacia atrás.
❷❷
Luego, coloque los dos pasadores
traseros en los orificios traseros.
❶
❶
Coloque los dos pasadores
delanteros en los orificios de bloqueo
delanteros y empuje la parte superior
de la parrilla hacia atrás.
❷
❷
Luego, coloque los dos pasadores
traseros en los orificios traseros.
Asegúrese de que las clavijas fron-
tales estén asentadas en los orificios
y luego empuje la parte superior de la
plancha hacia atrás.
Asegúrese de que los pasadores
delanteros estén completamente
asentados en los orificios, luego
empuje la parte superior de la parrilla
hacia adelante para bloquear la
parrilla en su lugar.
Asegúrese de que los pasadores
delanteros estén completamente
asentados en los orificios, luego
empuje la parte superior de la parrilla
hacia adelante para bloquear la
parrilla en su lugar.
MODELO(S): 2311 • 2311CA

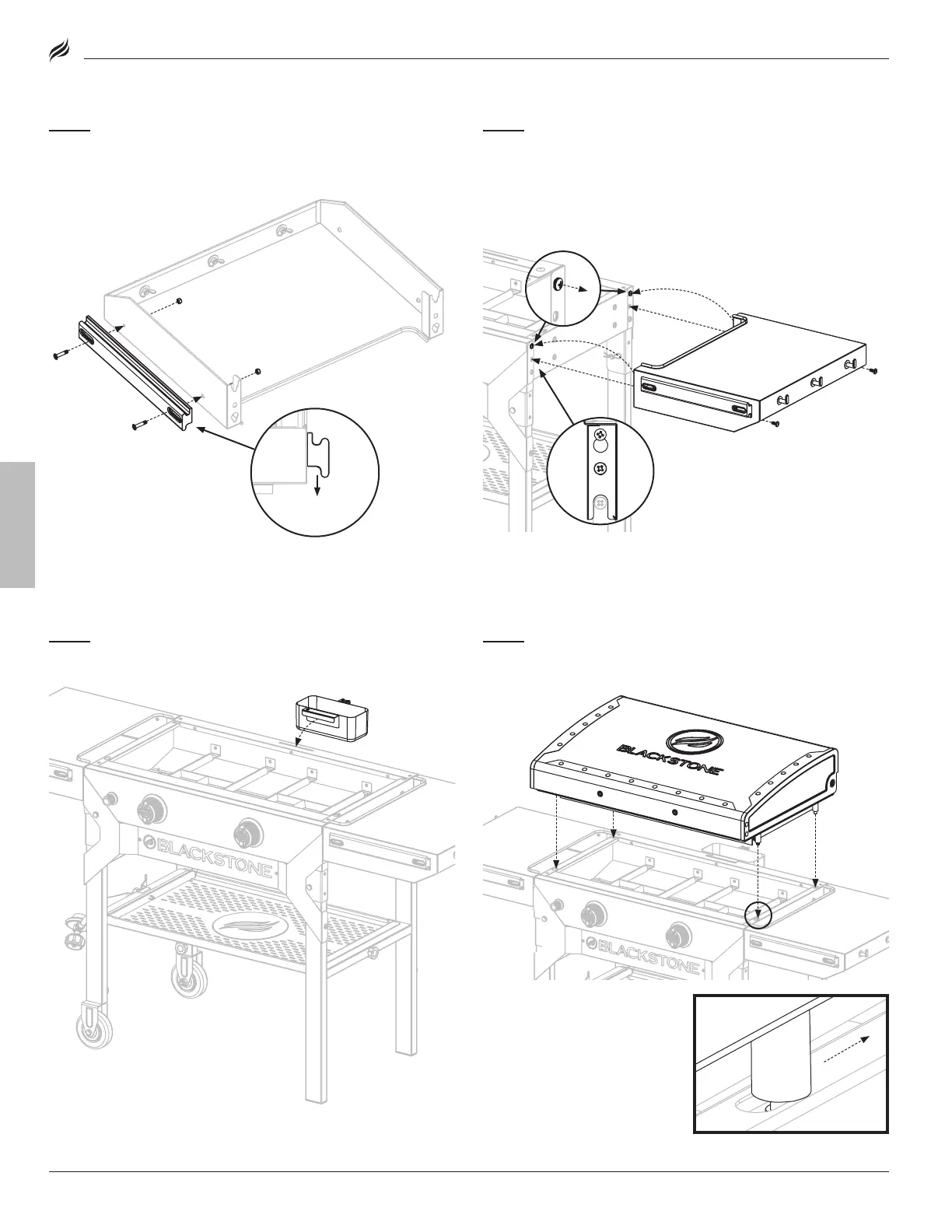

PASO 10
Con la ayuda de otra persona, coloque la parte superior de la
plancha y la campana en el cuerpo principal alineando los 4 pasadores con los
orificios del cuerpo.
PASO 09
Cuelgue el recipiente para grasa en la ranura en la parte posterior del
cuerpo de la plancha.
PASO 08
Afloje los dos (2) pernos M6x12 en el lado derecho del cuerpo de
la plancha.
Enganche el estante lateral derecho en estos pernos y use dos (2) pernos M6x12
[a.] para asegurar el estante lateral al lado derecho del cuerpo de la plancha.
Apriete los cuatro tornillos.
Repita con el estante del lado izquierdo.
PASO 07
Utilice dos (2) pernos con resalto M5x24 [b.] y dos (2) tuercas M5 [l.]
para fijar un (1) riel de estante a un (1) estante lateral.
Repita con el otro estante.
❶
❶
❷
❷
parte superior del parte superior del
estanteestante
[a.]
[a.]

