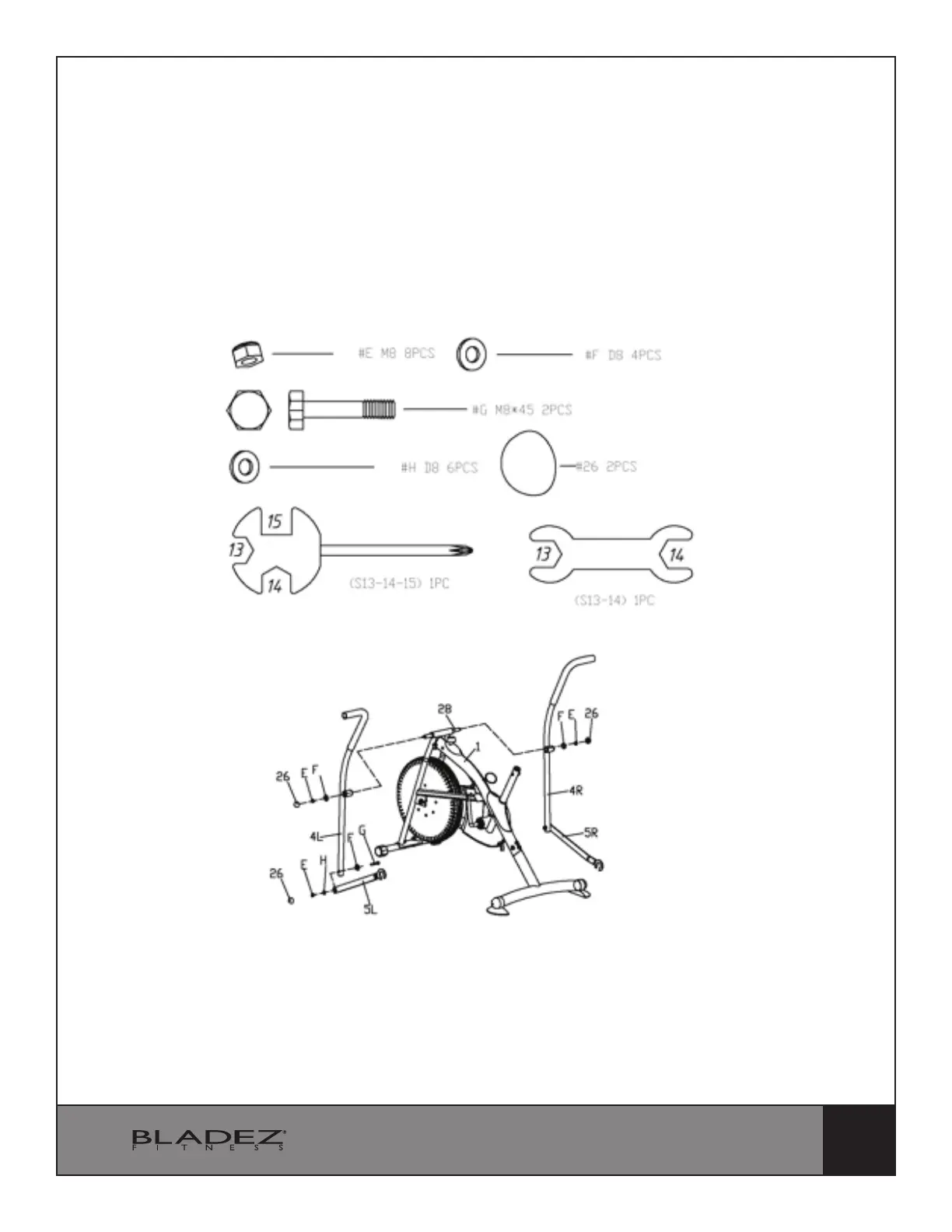

ÉTAPE2
FIXATION DES TIGES DU GUIDON
Fixez l'arbre de connexion (5L/R) à la tige du guidon (4L/R) avec un boulon hexagonal (G),
une rondelle plate (F) (H) et un écrou en nylon (E). Fixez l'axe (28) sur le châssis principal
(1) tel qu'il est illustré, puis xez l'assemblage de l'arbre de connexion avec une rondelle plate
(F) et un écrou en nylon (E); couvrez ensuite avec un écrou borgne (26).
