16
ÉTAPE3
PÉDALES

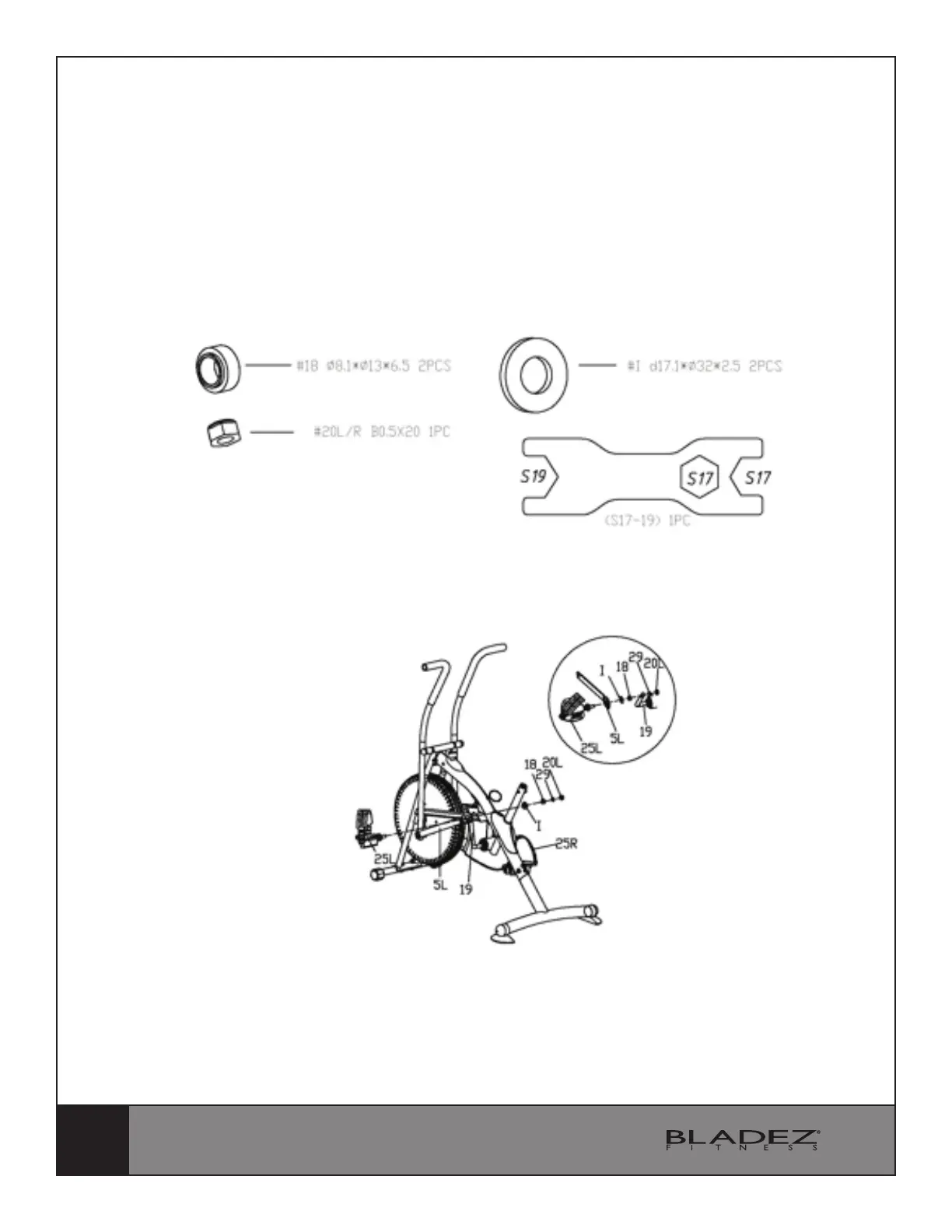

Insérez l'axe de la pédale gauche (25L) dans l'extrémité de l'arbre de connexion gauche (5L),
des rondelles plates (I) et une douille en alliage (18) comme sur l'illustration; xez sur la
manivelle (19) avec l'écrou en nylon gauche (20L) et une rondelle à ressort (29). Assemblez
le côté droit de la même manière.
