938280SPK2/1-0121
Jei reikės uždėti kosmetinį putplasčio
priedą, pašiauškite viršutinį pėdos
protezo apvalkalo paviršių, kad klijai gerai
prie jo prikibtų.
3 4
5 6
87
141

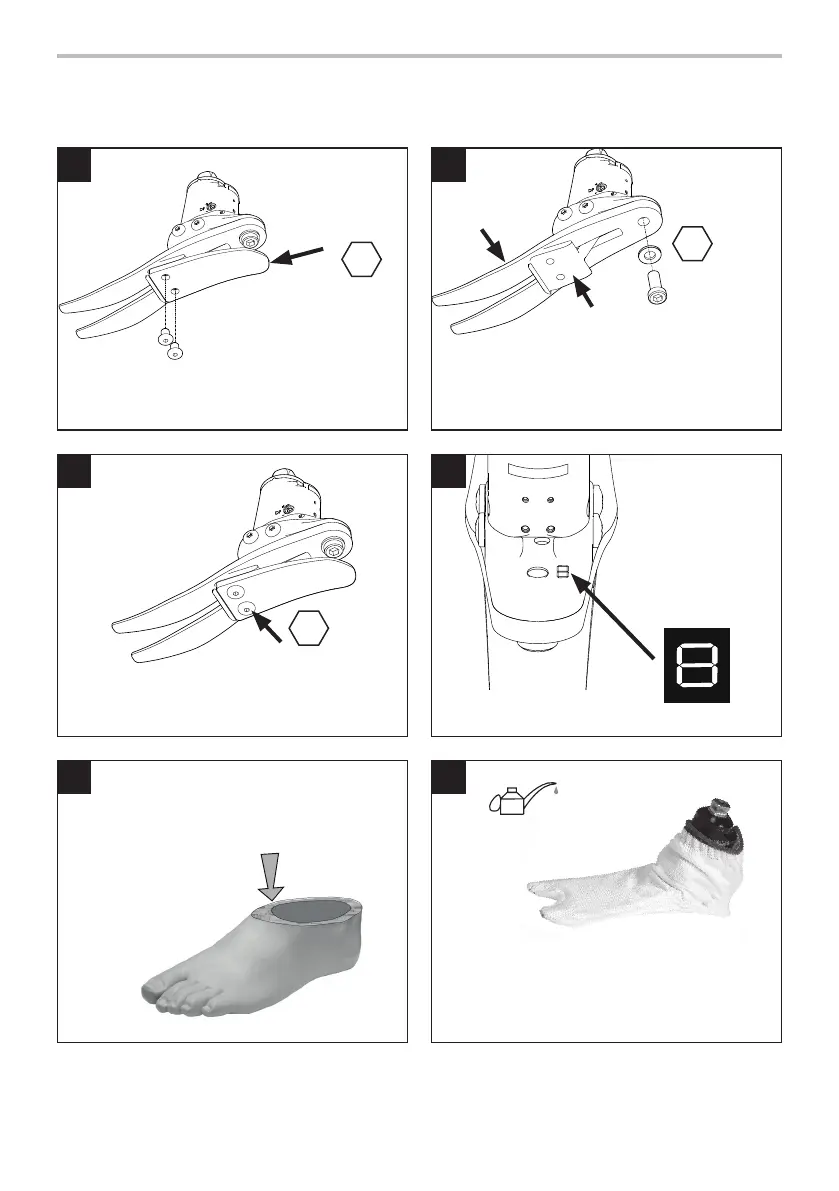

Kulno spyruoklė
Sumontuokite pakaitinę kulno spyruoklę.
Užtepkite „Loctite 243“ (926012) ir užveržkite
15Nm sukimo momentu.
Išsukite varžtus ir nuimkite kulno spyruoklę.
4
4
15 Nm
Spyruoklių keitimas
Juodu permanentiniu
žymekliu užpieškite
atitinkamas linijas
ant laikiklio, kad liktų
matomas spyruoklių
komplekto numeris.
Laikiklio
mazgas
Išsukite pirštų spyruoklės varžtą, pakeiskite ją.
Sumontuodami užtepkite „Loctite 243“ (926012)
ir užveržkite 35Nm sukimo momentu. Pirštų
spyruoklė turi būti laikiklio viduryje.
35 Nm
8
Pirštų spyruoklė
9 Surinkimo instrukcijos (tęsinys)
Jei reikia, sutepkite pirštus ir kulną.
(Pėdos protezo apvalkalas suteptas iš anksto.)
928017
Užmaukite kojinę, kaip parodyta.
