Blatchford Echelon - 3 Konstruktsioon

938280SPK2/1-0121
Peamised osad
• Hüdrosilindri koost koos püramiidiga (alumiinium / roostevaba teras / titaan)
• Tugiraami koost (alumiinium / roostevaba teras)
• Kanna- ja varbavedrud (e-Carbon)
• Vedru kinnituskruvid (titaan / roostevaba teras)
• Hästilibisev sokk (UHM PE)
• Jalalabaümbris (PU)

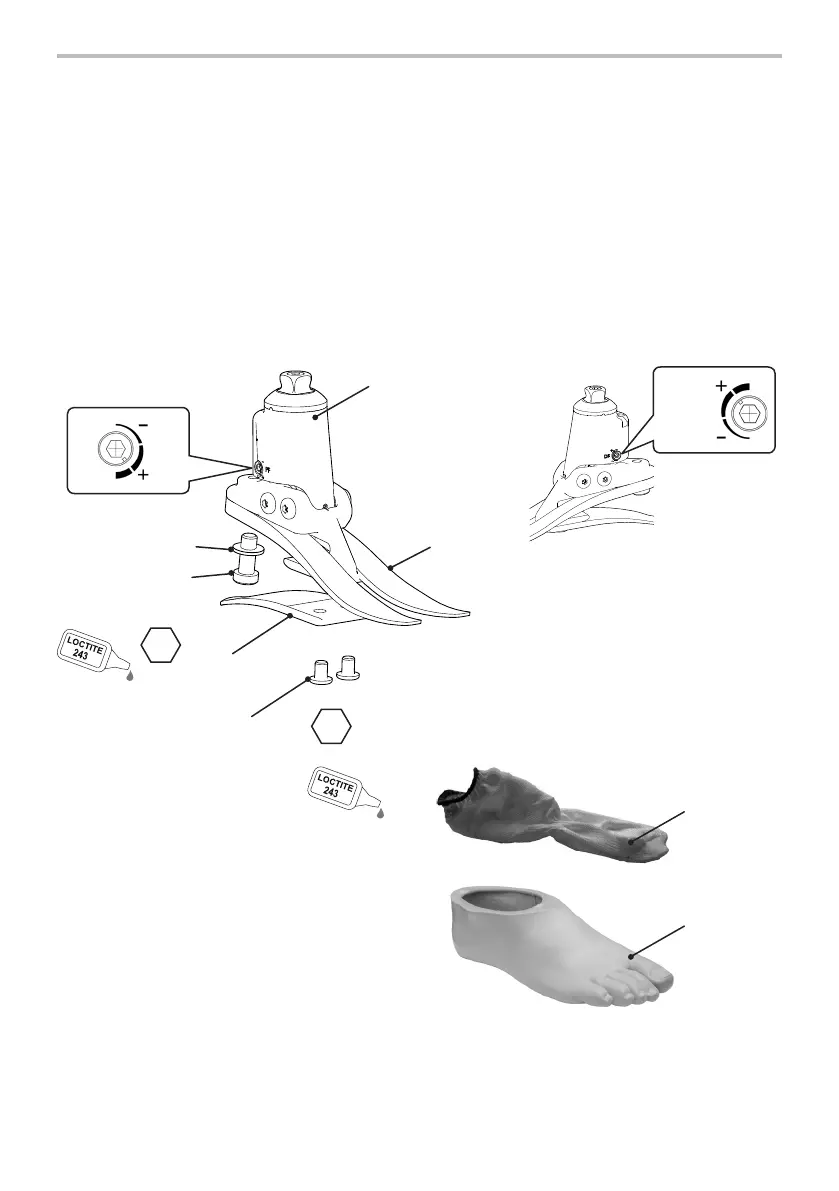

3 Konstruktsioon
Hästilibisev
sokk
Jalalabaümbris
Varbavedru
Min 1
Dorsieksiooni
regulaator
(plantaareksiooni
regulaatori
vastasküljel)
DF
Kannavedru
kruvid
(Loctite243)
Plantaareksiooni
regulaator
Varbavedru
seib
Varbavedru
kruvi
(Loctite243)
PF
Tugiraami ja
hüdrosilindri
koost
Kannavedru
4
15Nm
8
35Nm
Min
Max
Min
Max
149
