Blatchford Echelon - 3 Izvedba

938280SPK2/1-0121
53
Glavni dijelovi:
• Sklop hidrauličnog tijela uključujući piramidni dio (aluminij/nehr. č./titanij)
• Sklop nosača (aluminij/nehr. č.)
• Opruge pete i palca (e-karbon)
• Vijci za pričvršćenje opruga (titanij/nehr. č.)
• Klizna navlaka (UHM PE)
• Čahura stopala (PU)

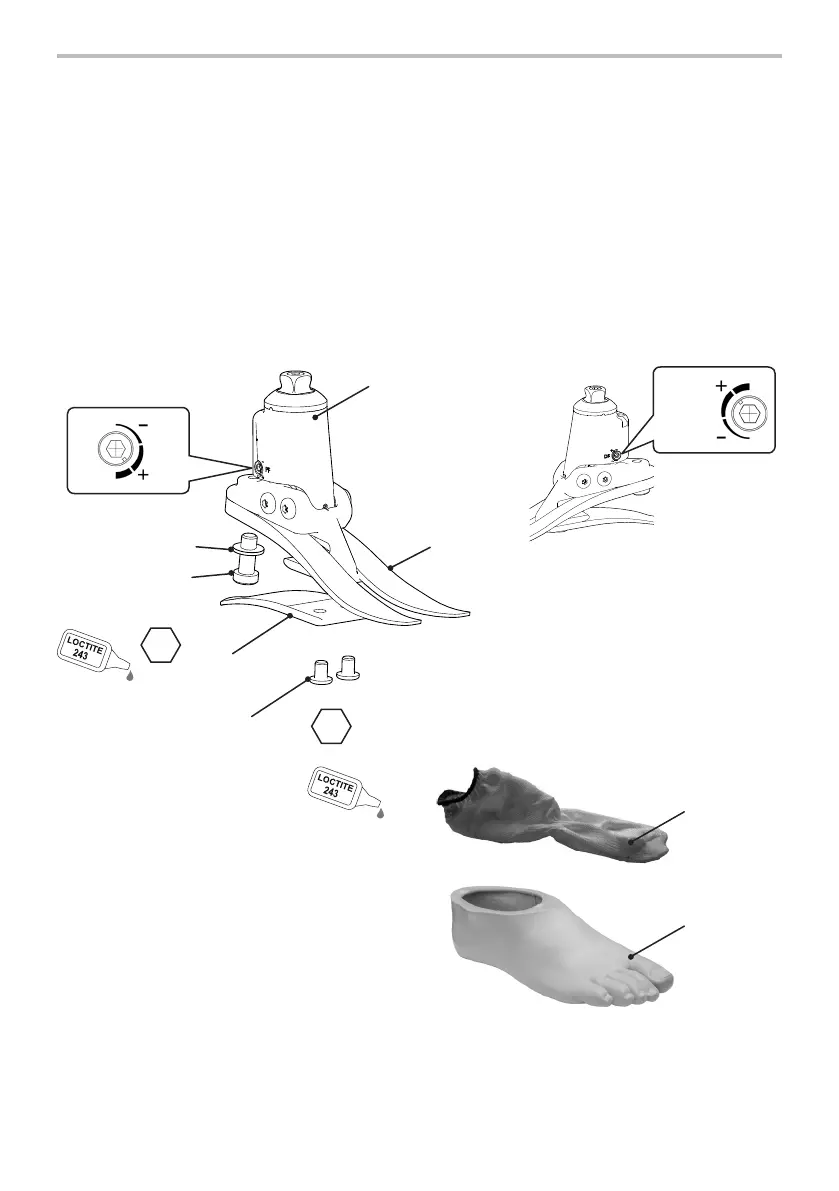

3 Izvedba
Klizna
navlaka
Čahura
stopala
Opruga
palca
Min. 1
Regulator ventila
za dorzalnu
eksiju (nasuprot
regulatora
plantarne eksije)
DF
Vijci opruge
pete
(Loctite 243)
Regulator ventila
za plantarnu
eksiju
Podloška
opruge palca
Vijak opruge
palca
(Loctite 243)
PF
Sklop nosača
i hidrauličnog
tijela
Opruga
pete
4
15 Nm
8
35 Nm
Min.
Maks.
Min.
Maks.
