938280SPK2/1-0121
Ако ще се поставя козметично
покритие, загладете с шкурка горната
повърхност на облицовката на
протезното стъпало, за да се осигури
надеждно залепване.
3 4
5 6
87
45
Пружина за
пета

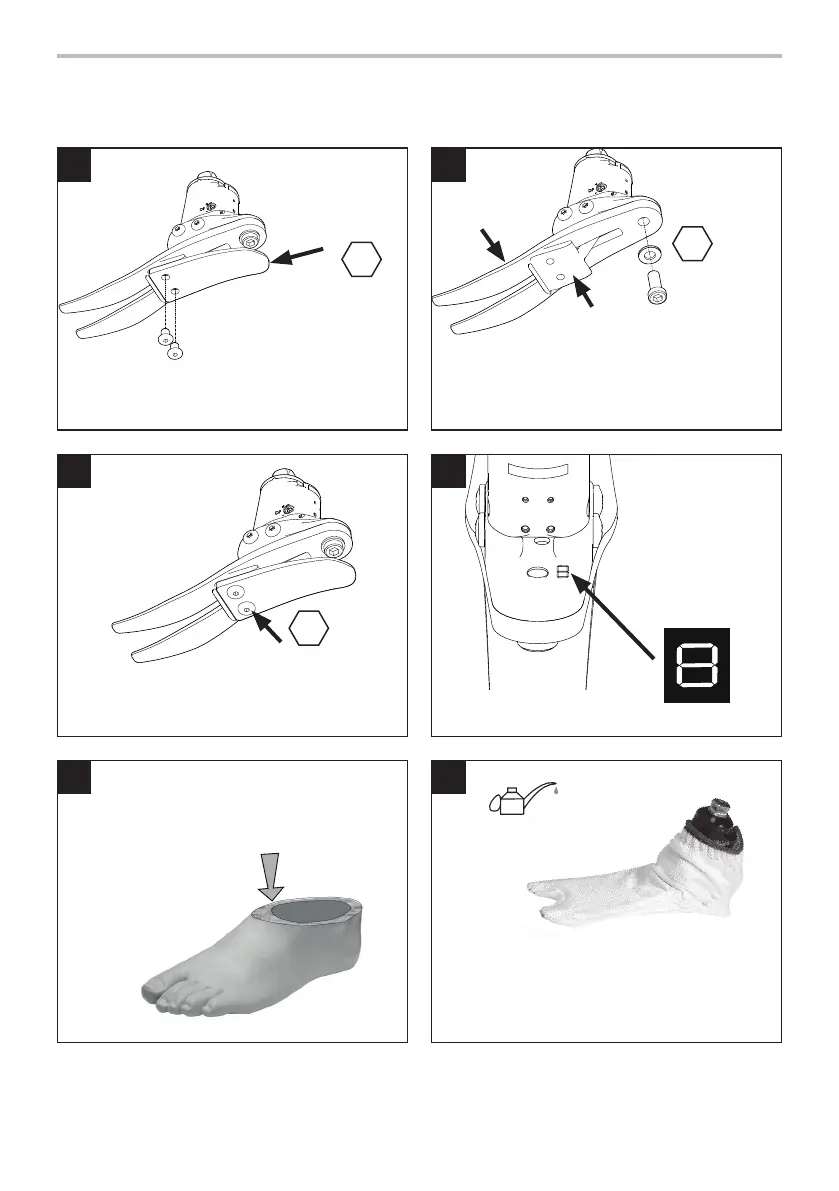

Монтирайте отново друга пружина за пета.
Използвайте Loctite 243 (926012) и затегнете
до 15 Nm.
Извадете пружината за пета и винтовете.
4
4
15 Nm
Смяна на пружина
Оцветете съответните
линии на носещата
конструкция с
перманентен черен
маркер, така че да
се получи номерът
на комплекта от
пружини.
Система
на носеща
конструкция
Извадете винта на пружината за пръсти и сменете пръстите.
При повторното монтиране използвайте Loctite 243 (926012)
и затегнете до 35 Nm. Уверете се, че пружината за пръсти е
разположена централно спрямо носещия механизъм.
35 Nm
8
Пружина за
пръсти
9 Инструкции за монтиране (продължение)
Поставете смазка на пръстите и петата, ако е
необходимо.
(Облицовката на протезното стъпало е
предварително смазана).
928017
Поставете чорапа, както е показано.
