938280SPK2/1-0121
Ako je potrebno namjestiti kozmetičku
navlaku, izbrusite gornju površinu
čahure stopala kako biste dobili savršenu
površinu za vezivanje.
3 4
5 6
87
61

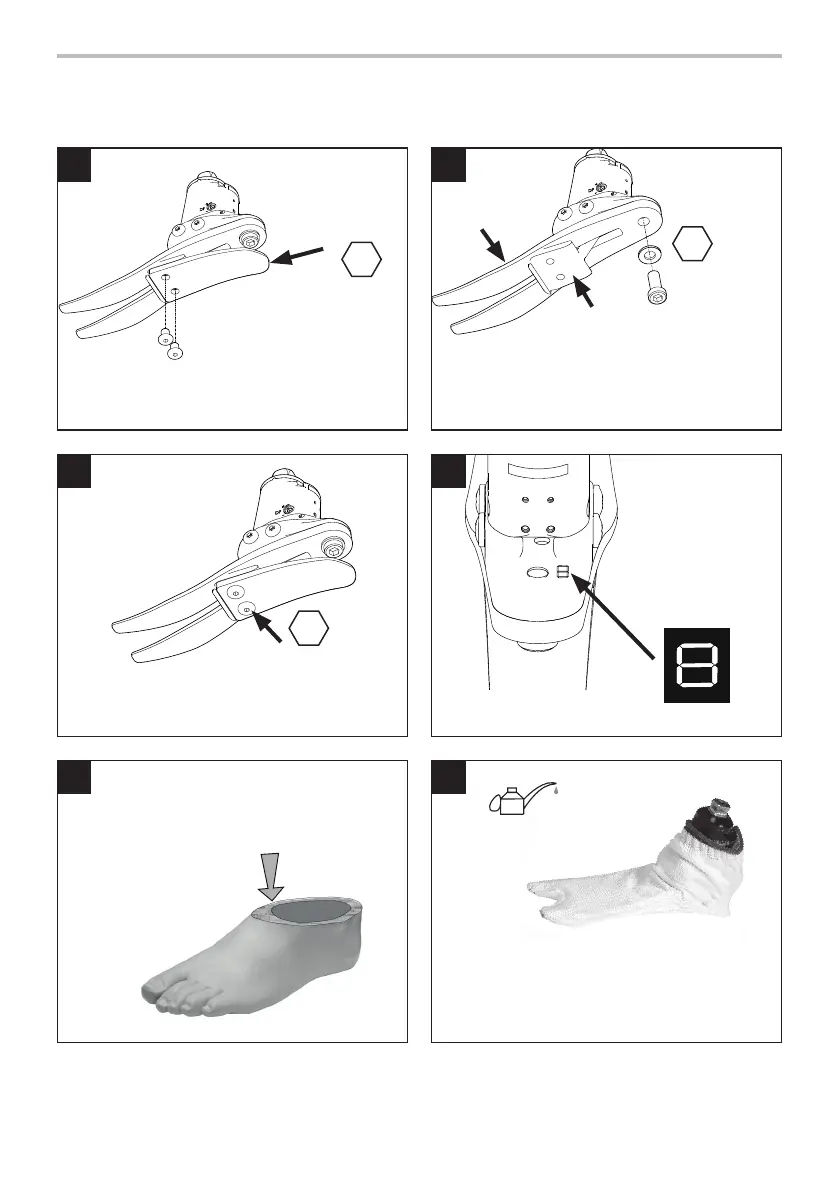

Opruga pete
Ponovno sklopite sa zamjenskom oprugom.
Nanesite ljepilo Loctite 243 (926012) i zategnite
na okretni moment od 15 Nm.
Uklonite oprugu pete i vijke.
4
4
15 Nm
Zamjena opruga
Prekrijte
odgovarajuće
dijelove na nosaču
trajnim markerom u
crnoj boji kako bi bio
vidljiv broj kompleta
opruga.
Sklop
nosača
Odvijte vijak opruge palca, zamijenite oprugu
palca. Kod ponovnog sklapanja nanesite ljepilo
Loctite 243 (926012) i zategnite na okretni
moment od 35 Nm. Osigurajte da je opruga palca
u sredini nosača.
35 Nm
8
Opruga palca
9 Upute za sklapanje (nastavak)
Podmažite palac i petu ako je potrebno.
(Čahura stopala već je podmazana).
928017
Namjestite navlaku kako je prikazano.
