Ak treba osadiť penovú kozmeticko-
estetickú časť, zdrsnite vrchnú časť krytu
chodidla, čím sa vytvorí ideálny spojovací
povrch.
3 4
5 6
87

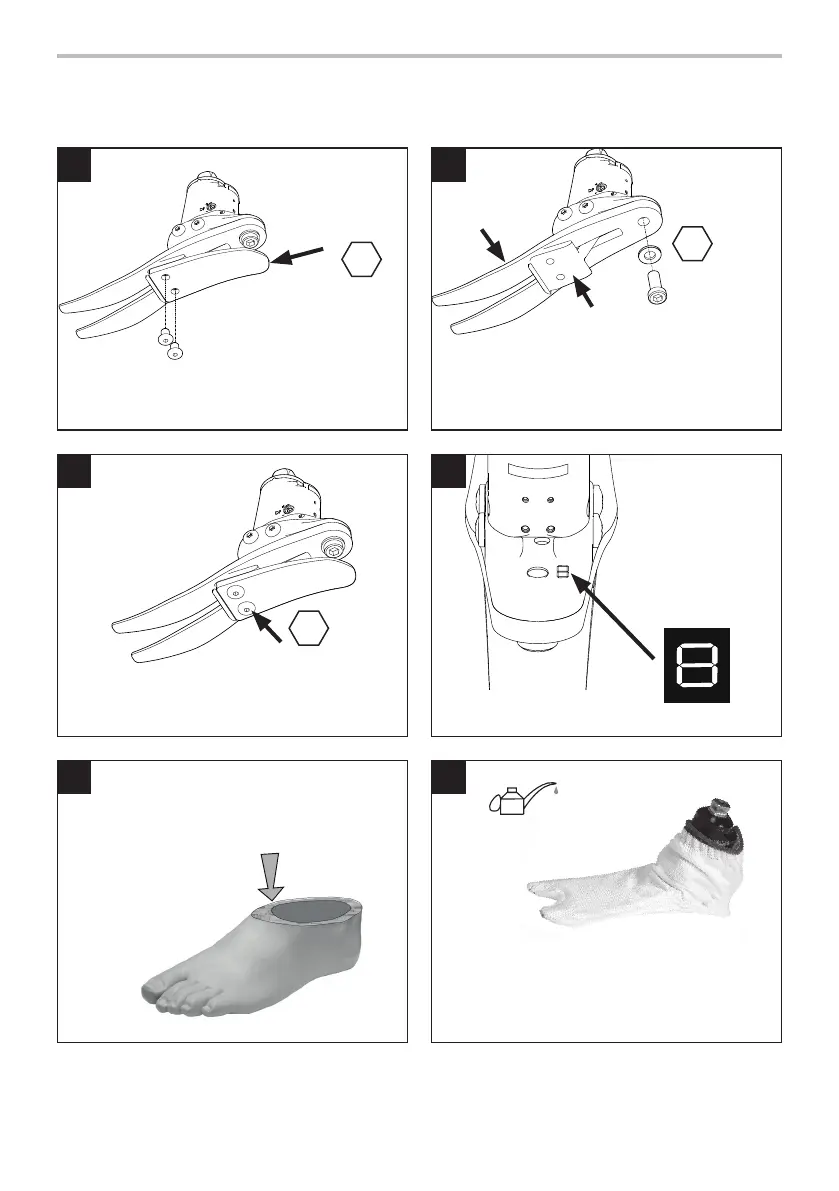

Pätová pružina
Zmontujte ich s náhradnou pätovou pružinou.
Použite Loctite 243 (926012) a doťahovací
moment 15 Nm.
Odskrutkujte pätovú pružinu a skrutky.
4
4
15 Nm
Výmena pružiny
Začiernite príslušné
čiarky na nosníku
permanentným
čiernym
popisovačom
a nechajte
nezačiernené číslo
súpravy pružín.
Nosníková
súprava
Odskrutkujte skrutku prstovej pružiny, vyberte
prsty. Pri skladaní použite Loctite 243 (926012)
a doťahovací moment 35 Nm. Dbajte na to, aby
bola prstová pružina v strede nosníka.
35 Nm
8
Prstová
pružina
9 Návod na montáž (pokračovanie)
V prípade potreby namažte palce a pätu.
(Kryt chodidla je namazaný vopred).
928017
Navlečte návlek podľa obrázka.
77
