18

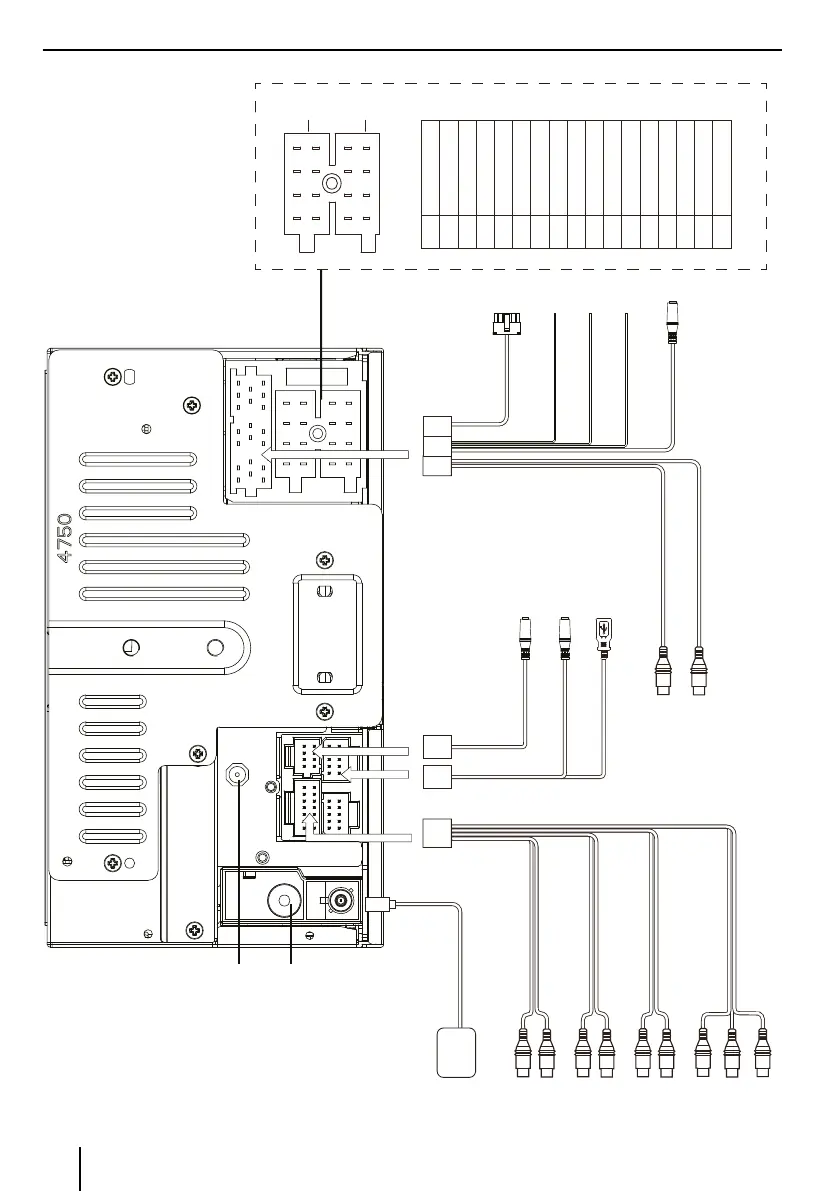

Connection diagram
Red(R)
White(L)
LINEOUT FRONT
Black
Red(R)
White(L)
LINEOUT REAR
Black
Brown
Brown
SUBWOOFER
Black
AUX IN
Black
Red(R)
White(L)
Yellow
(CVBS)
Black
Brown
Microphone
White
TMC
USB
Yellow
Yellow
CAMERA
VIDEO OUT
Black
SWC
Black
Yellow
Green
Blue
PARKING
Pink
REVERSE
Green/White
P.ANT/CNT
Blue
DAB BUS
A
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
B
PIN DEFINITION
A1 NC
A2 NC
A3 NC
A4 ACC
A5 P.ANT
A6 ILL
A7 B+
A8 GND
B1 RR+
B2 RR-
B3 FR+
B4 FR-
B5 FL+
B6 FL-
B7 RL+
B8 RL-
Radio Antenna
GPS Antenna
DAB Antenna
DAB Antenna Supply Voltage: 12V
Max Operating Current: 150mA
