FOURS A CONVECTION 14 D’INSTALLATION
MONTAGE DU FOUR
MONTAGE DE LA SECTION DOUBLE
1. Fixez les pieds de courte longueur au bas de la sec-
tion inférieure comme décrit.
2. Posez la section supérieure par-dessus la section in-
férieure.
3. Fixez les ferrures de montage superposé au moyen
des autres boulons de 5/16 po expédiés avec les
fours.
4. Fixez le déecteur de tirage au four bas. NE PAS in-
staller le projet de dérivation garde sur le fond du four.
5. Installer la colonne montante de fumée sur le dessus
du four. Le bas de la colonne montante de combus-
tion glisse vers le bas sur le déecteur de tirage sur la
partie inférieure du four. Fixer avec 12 vis.
6. Installer la colonne montante garde de combustion,
comme indiqué ci-dessous.
MISE À NIVEAU DU FOUR
1. Après assemblage le four doit être mis à niveau et
installé à son emplacement d’utilisation.
2. Le four peut être mis à niveau en ajustant les vis de
mise à niveau ou les roulettes en bas de chaque pied.

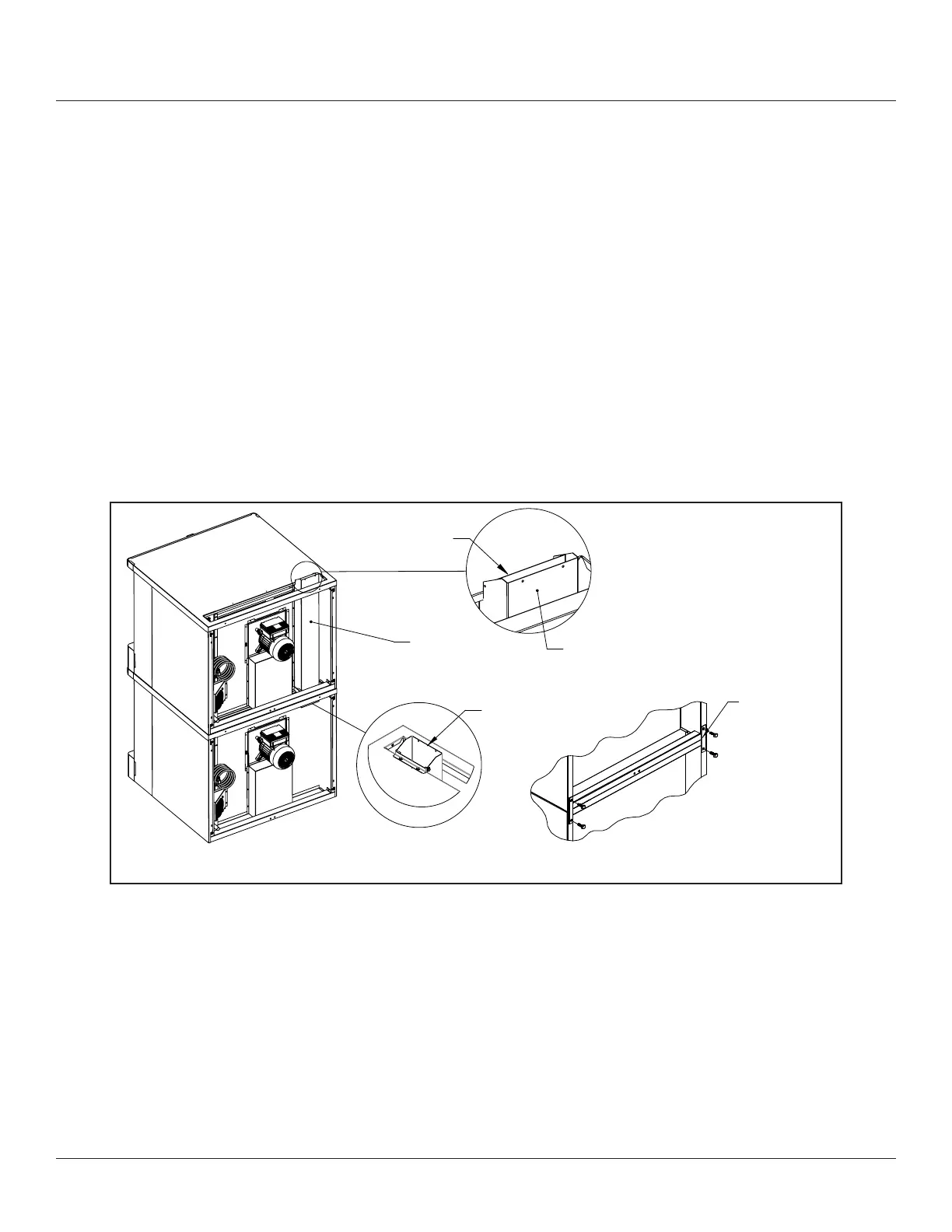

Figure 14
Combustion
garde montante
Combustion
montante
Combustion
montante
Divertisseur d’air
Les ferrures
de montage
superposé
DFG-100-ES montré
