Bluewheel HK400 - Instrucciones de Instalación

22

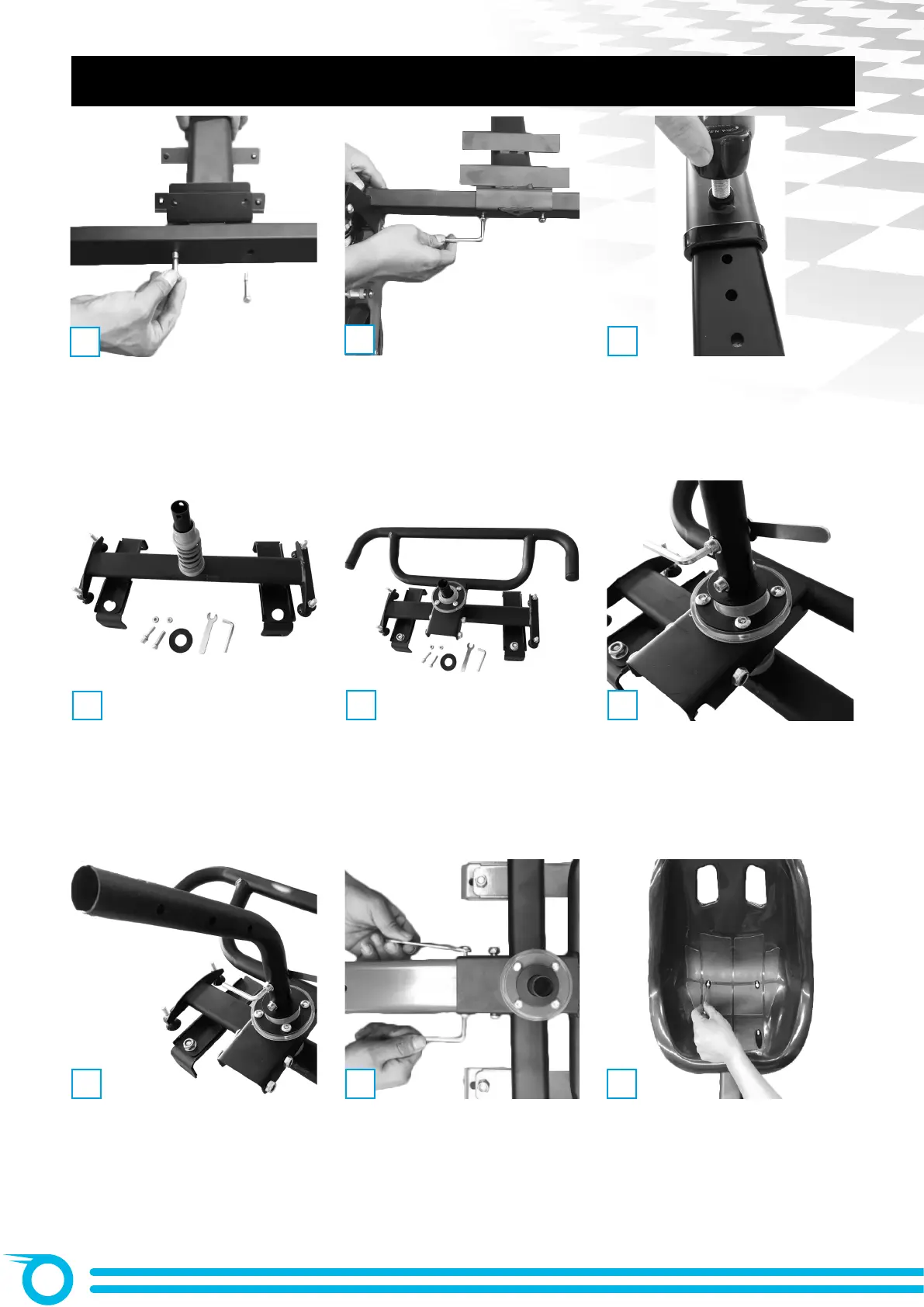

2. INSTRUCCIONES DE INSTALACIÓN
Quite los tornillos del bastidor principal
(#6).
Quite los dos tornillos M4*30 sobre el
resorte en el tubo de dirección en el eje
de dirección (# 4).
Fije el manillar (#3) con los tornillos del
tubo de dirección de modo que apunte
hacia afuera del bastidor de la banda
de rodamiento (#5).
Conecte el eje trasero (#2) al bastidor
principal (#6) y apriete los tornillos.
Coloque el bastidor de la banda de
rodamiento (#5) sobre el tubo de
dirección del eje de dirección.
Quite los tornillos del bastidor de la
banda de rodamiento (#5). Conecte
el vástago del pistón del bastidor (#8)
al bastidor de la banda de rodamien-
to (#5) y apriete los dos tornillos
M8*75.
Deslice el vástago del pistón del
bastidor (#8) en el bastidor principal
(#6) y asegure ambos con el tornillo de
bloqueo (#11).
Coloque la arandela en el tubo de
dirección. Empuje el manillar (#3) con
el lado corto sobre tubo de dirección.
Atornille el asiento (#1) al bastidor
principal (#6) usando los cuatro pernos
y tuercas M5*16.
1
2
3
4
5
6
7 8 9
