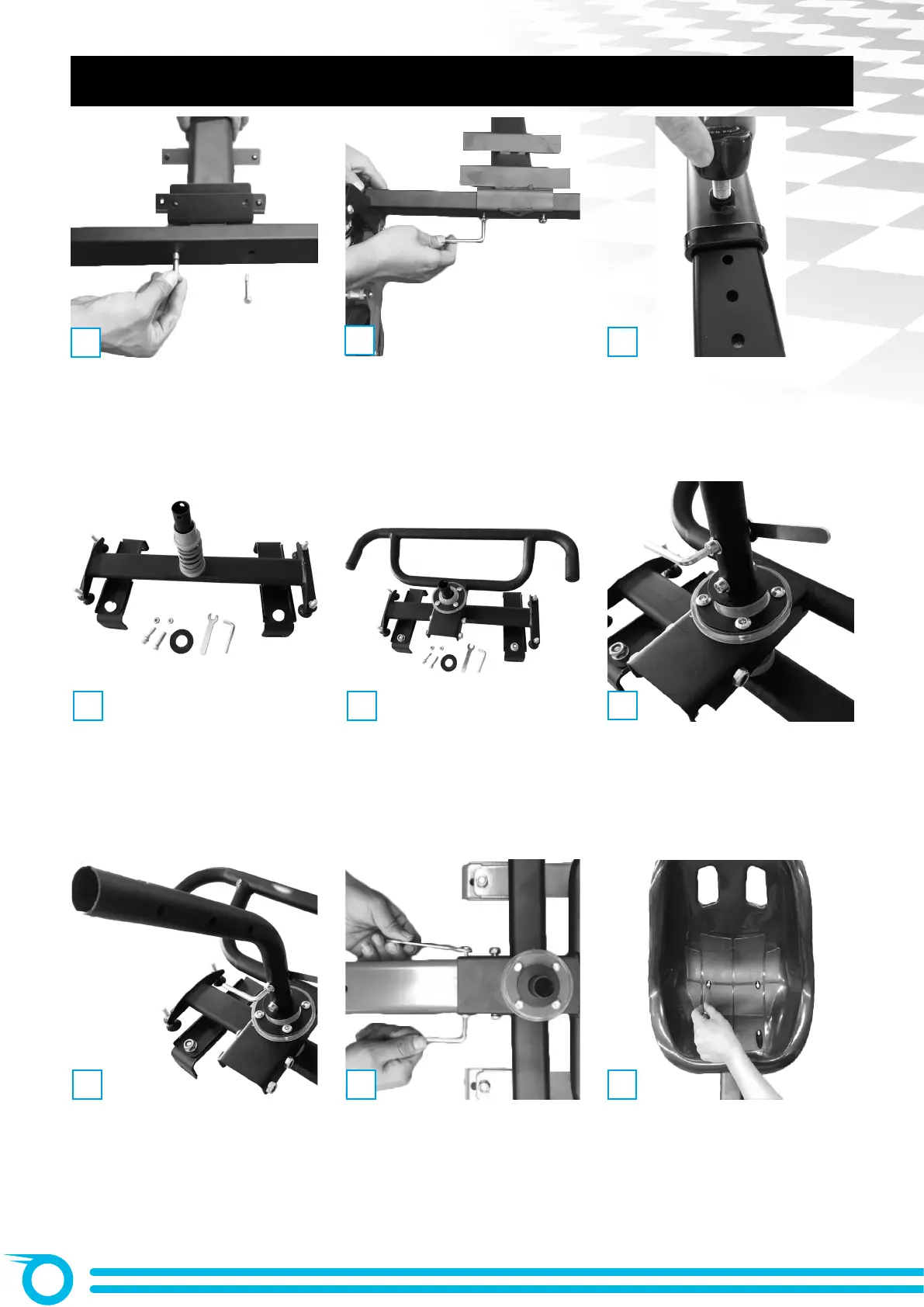

2. INSTRUCTIONS D‘INSTALLATION
Enlevez les vis du cadre principal (#6).
Enlevez les deux vis M4*30 au-dessus
du ressort sur le tube de direction de
l‘essieu directeur (#4).
Fixez le guidon (#3) avec les vis du
tube de direction de façon à ce que
celui ci pointe à l‘opposé du cadre du
marchepied (#5).
Raccordez l‘essieu arrière (#2) au
châssis principal (#6) et serrez les vis.
Placez le cadre du marchepied (#5)
sur le tube de direction de l‘essieu
directeur.
Retirez les vis du cadre du mar-
chepied (#5). Raccordez la tige de
piston du châssis (#8) au cadre du
marchepied (#5) et serrez bien les
deux vis M8*75.
Glissez la tige de piston du cadre (#8)
dans le châssis principal (#6) et fixez
les deux avec la vis de verrouillage
(#11).
Replacer la rondelle sur le tube de
direction. Poussez le guidon (#3) avec
le côté court sur le tube de direction.
Visser le siège (#1) au châssis principal
(#6) à l‘aide des quatre vis et écrous
M5*16.
1
2
3
4
5
6
7 8 9
