Bluewheel HK400 - Montage-Instructies

46

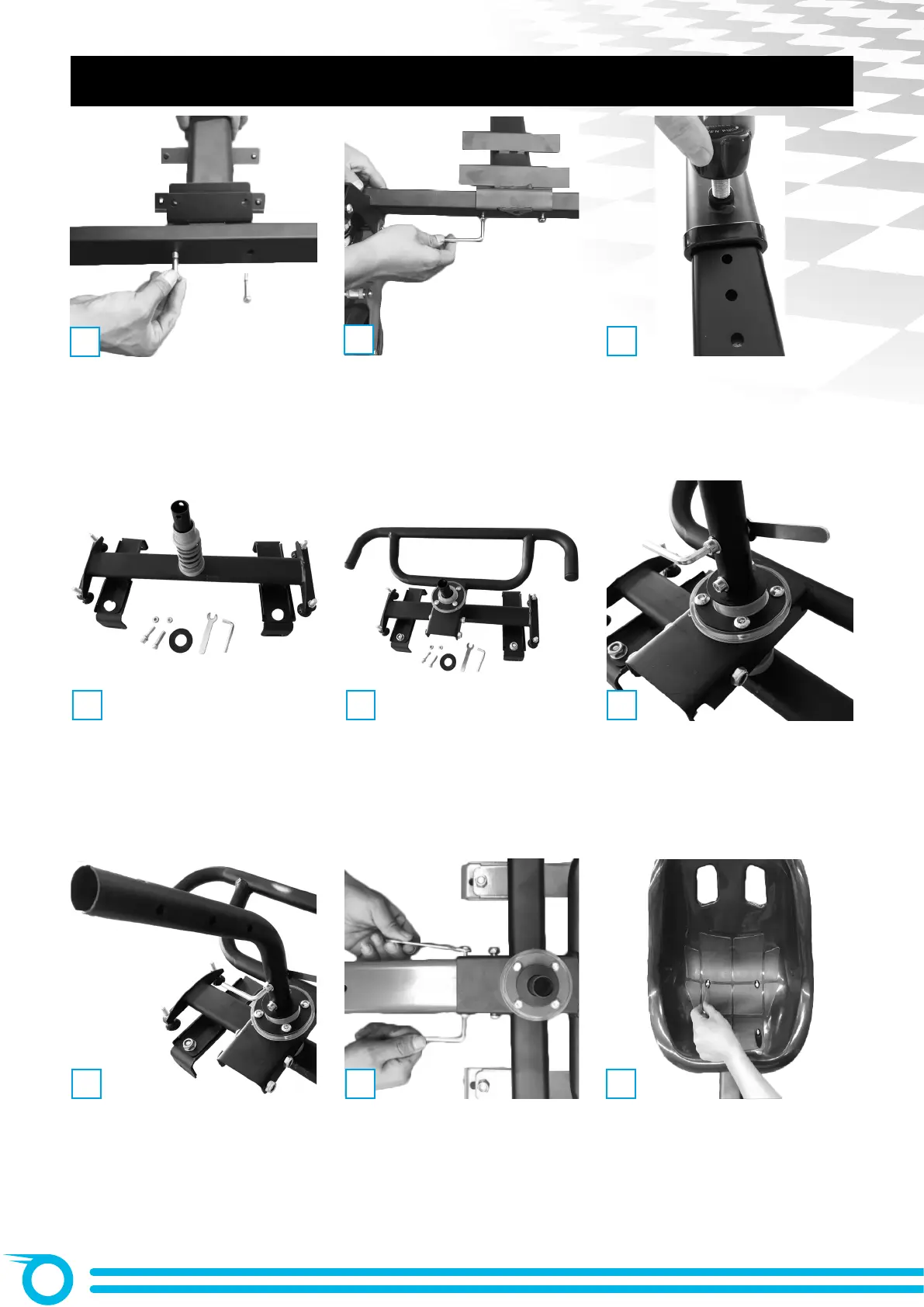

2. MONTAGE-INSTRUCTIES
Verwijder de schroeven van het hoofd-
frame (# 6).
Verwijder de twee M4*30-schroeven
boven de veer van de stuurbuis op de
stuuras (# 4).
Bevestig de stuurstang (# 3) met de
schroeven van de stuurbuis zodat het
van het loopvlakframe (# 5) weg wijst.
Verbind de achteras (# 2) en het
hoofdframe (# 6) en draai de schroe-
ven vast.
Steek het loopvlakframe (# 5) over de
stuurbuis van de stuuras.
Verwijder de schroeven op het
loopvlakframe (# 5). Verbind de
framezuigerstang (# 8) met het
loopvlakframe (# 5) en draai de twee
M8*75-schroeven vast.
Schuif de framezuigerstang (# 8) in het
hoofdframe (# 6) en zet beiden vast
met de borgschroef (# 11).
Plaats de sluitring terug op het stuur.
Duw de stuurstang (# 3) met de korte
zijde op de stuurbuis.
Schroef de zitting (# 1) op het hoofd-
frame (# 6) met de vier M5*16-schroe-
ven en moeren.
1
2
3
4
5
6
7 8 9
