6

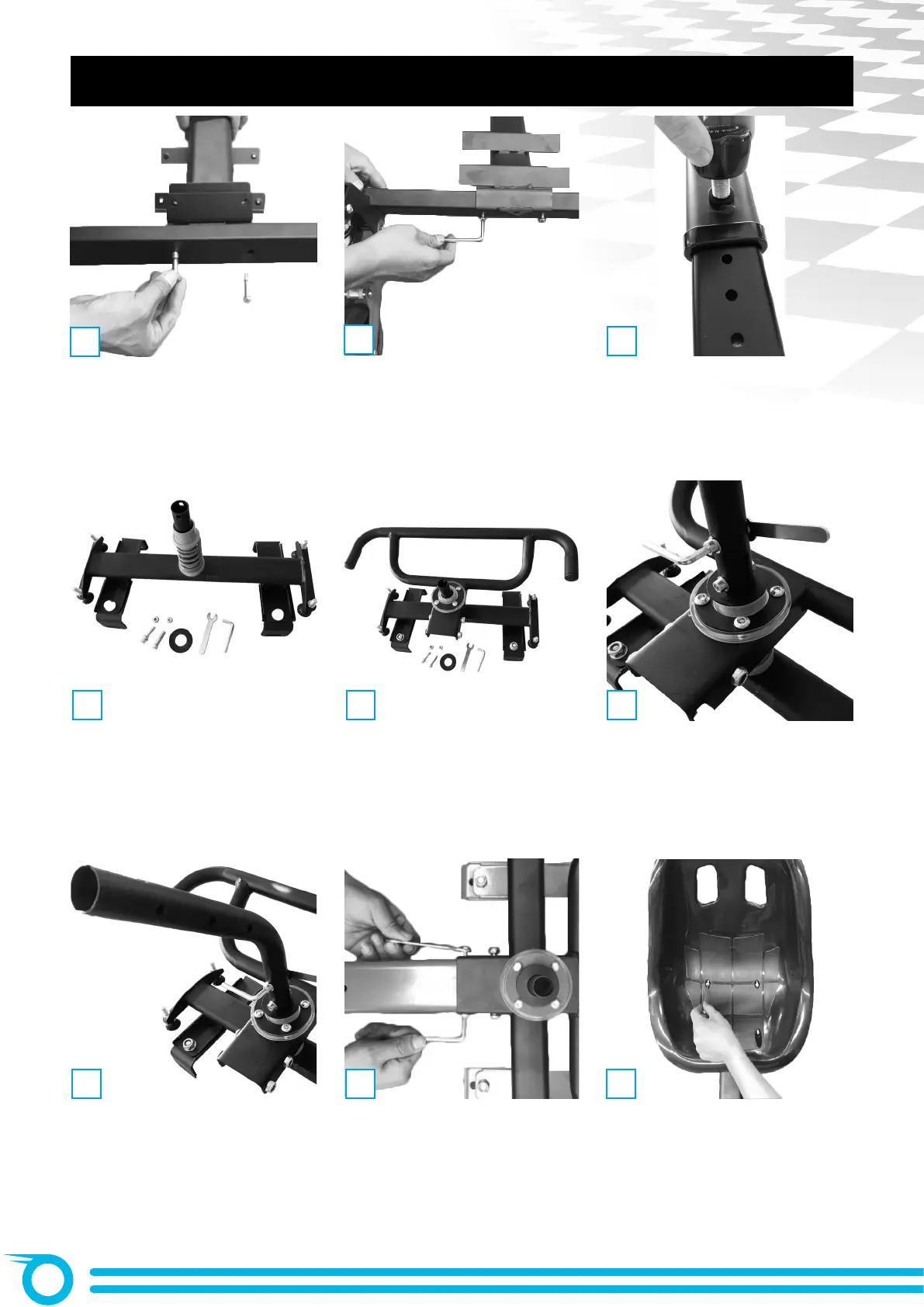

2. AUFBAUANLEITUNG
Entfernen Sie die Schrauben vom
Hauptrahmen (#6).
Entfernen Sie die zwei M4*30 Schrau-
ben über der Feder am Lenkrohr auf
der Lenkachse (#4).
Befestigen Sie die Lenkstange (#3) mit
den Schrauben des Lenkrohrs, so dass
es vom Trittflächenrahmen (#5) weg
zeigt.
Verbinden Sie Hinterachse (#2) und
Hauptrahmen (#6) und ziehen Sie die
Schrauben fest.
Stecken Sie den Trittflächenrahmen
(#5) über das Lenkrohr der Lenkach-
se.
Entfernen Sie die Schrauben am
Trittflächenrahmen (#5). Verbinden
Sie die Rahmen-Kolbenstange (#8)
mit dem Trittflächenrahmen (#5) und
ziehen Sie die zwei M8*75 Schrau-
ben fest.
Schieben Sie die Rahmen-Kolbenstan-
ge (#8) in den Hauptrahmen (#6) und
befestigen Sie beide mit der Ver-
schluss-Schraube (#11).
Setzen Sie die Unterlegscheibe wieder
auf das Lenkrohr. Schieben Sie die
Lenkstange (#3) mit der kurzen Seite
auf das Lenkrohr.
Schrauben Sie den Sitz (#1) mit den
vier M5*16 Schrauben und Muttern an
den Hauptrahmen (#6).
1
2
3
4
5
6
7 8 9
