Bluewheel HK400 - Istruzioni DI Installazione

38

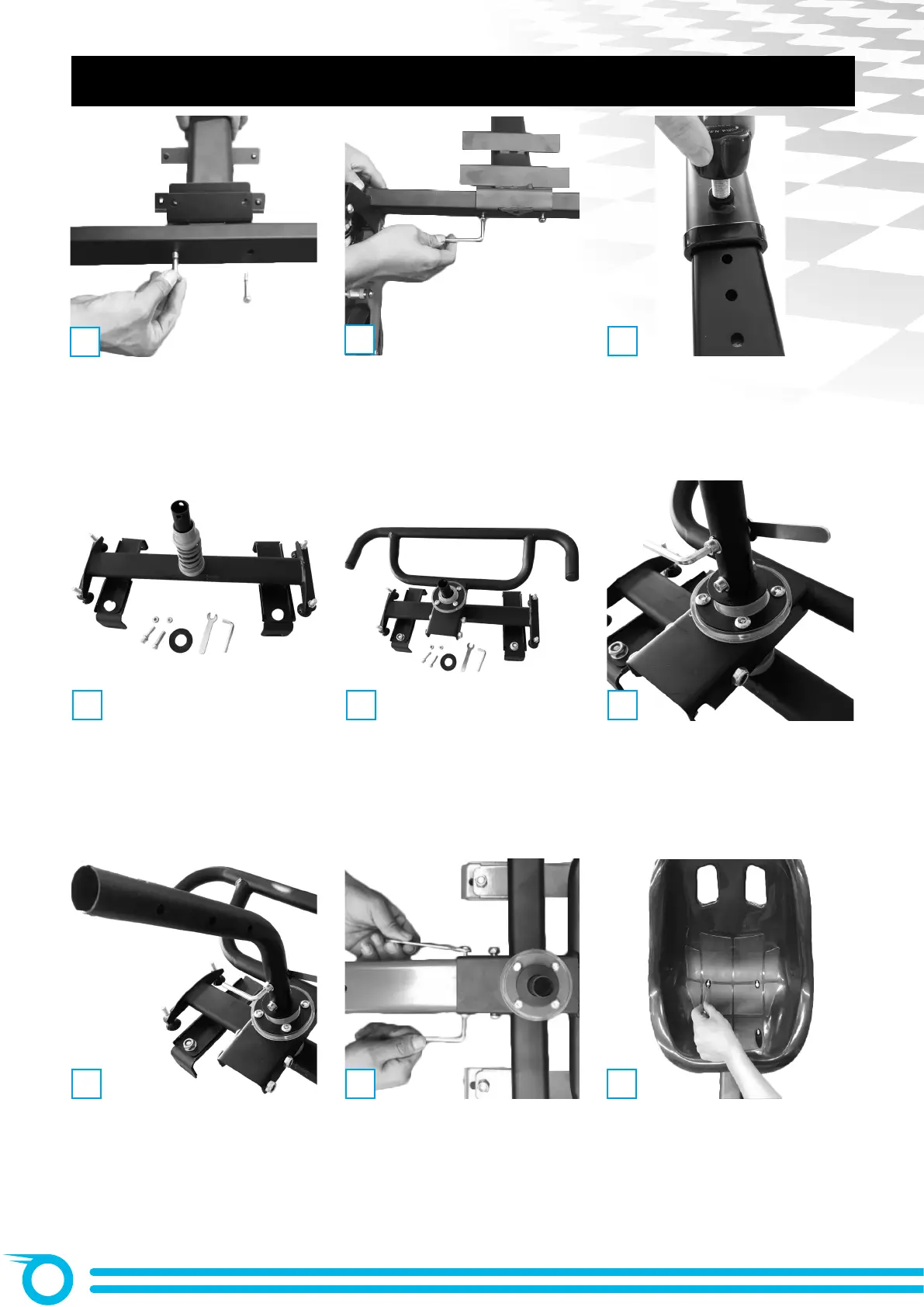

2. ISTRUZIONI DI INSTALLAZIONE
Togliete le viti dalla cornice principale
(#6).
Togliete le due viti M4*30 attraverso la
molla posta sul tubo dello sterzo, posto
sul’asse sterzante (#4)
Fissate l’asta dello sterzo (#3) con le
viti del tubo dello sterzo, in modo che si
affacci sul lato opposto della superficie
antiscivolo (#5).
Collegate l’asse posteriore (#2) con il
telaio principale (#6) e avvitate bene
le viti.
Infilate il telaio della superficie an-
tiscivolo (#5) attraverso il tubo dello
sterzo dell’ asse sterzante
Togliete le viti dalla superficie antisci-
volo (#5). Collegate l’asta del pistone
(#8) con la superficie antiscivolo (#5)
e fissateli con due viti M8*75.
Fate scorrere l’asta del pistone (#8) nel
telaio principale (#6) e fissatelo con la
vite di bloccaggio (#11).
Infilate la rondella nuovamente sul tubo
dello sterzo. Fate scivolare l’asta dello
sterzo (#3) con la parte corta sul tubo
dello sterzo.
Avvitate il sellino (#1) con quattro viti
M5*16 ed dei dadi sul tellaio principale
(#6).
1
2
3
4
5
6
7 8 9
