8
7
4
61
2
5
3

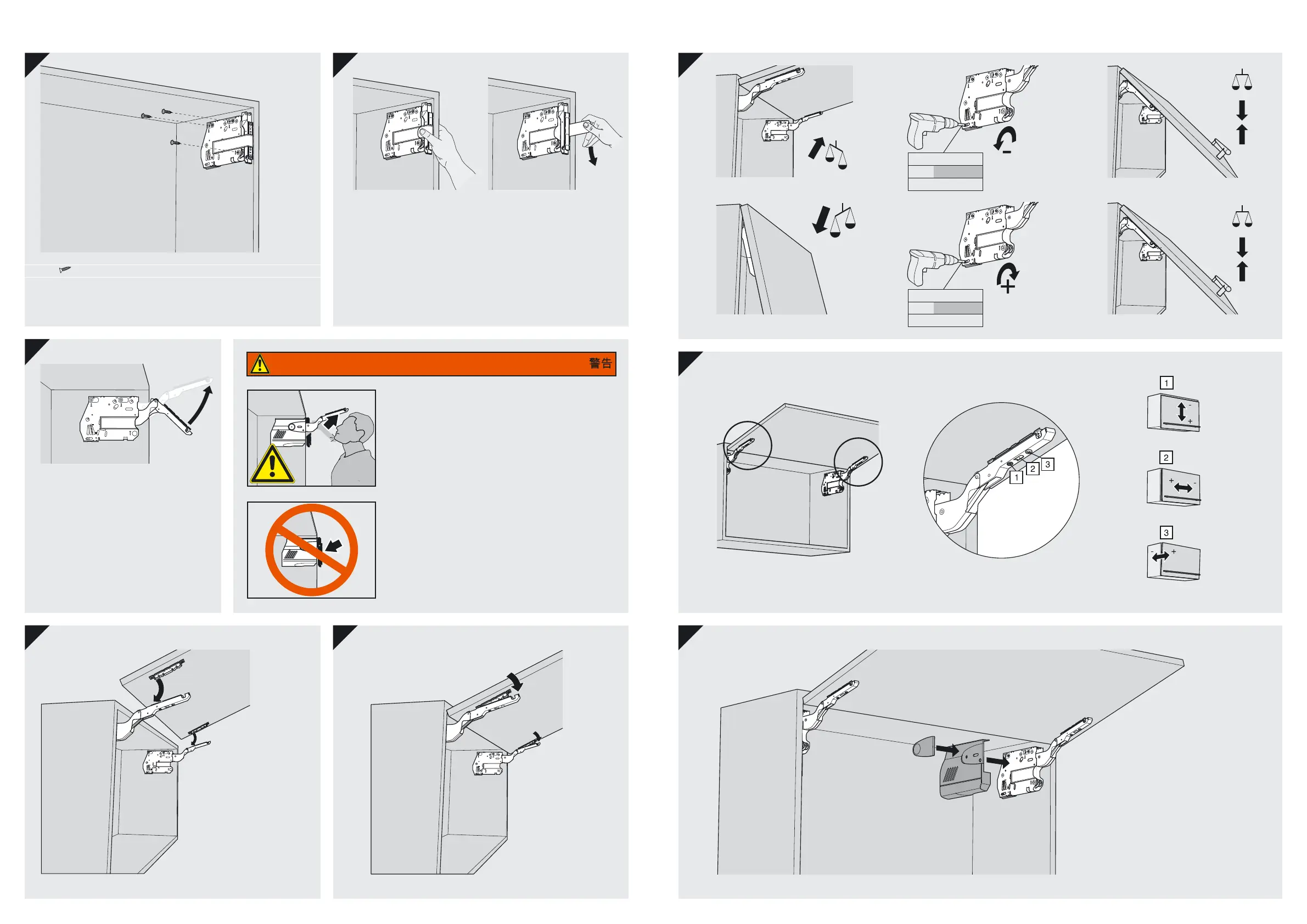

Montage / Assembly / Montage / Montaggio / Montaje
3 x Ø 4 x 35 mm
Sicherheitsetikett entfernen / Remove safety label /
Enlever l’étiquette de sécurité / Rimuovere l´etichetta di sicurezza /
Quitar cinta adhesiva de seguridad
Hebel vorsichtig öffnen /
Cautious opening of lever assembly /
Ouvrir prudemment le levier /
Alzare la leva con cautela /
Abrir la palanca con cuidado
click
± 2 mm
± 2 mm
± 2 mm
Warnung / Warning / Attention / Attenzione / Advertencia /
Verletzungsgefahr durch hochspringenden Hebel!
Lever could spring up and cause injury!
Risque de blessure en cas de relevage brusque du levier!
Pericolo di lesioni a causa del possibile scatto della leva
verso l‘alto!
Peligro de lesión por elevación de la palanca!
アームが跳ね上がってケガをする可能性があります。
Nach Öffnen des Hebels nicht wieder nach unten drücken.
Do not push down/depress lever.
Après ouverture, veuillez ne plus pousser le pack de bras
vers le bas.
Non spingere la leva verso il basso dopo averla sollevata.
Cuando esta abierto no empujar la palanca hacia a bajo.
アームが上がった状態では絶対に下に押さないでください。
Blum
BIT – PZ2/PH2
max. Ø 6 x 14 mm
BIT-PZ KS2
Blum
BIT – PZ2/PH2
max. Ø 6 x 14 mm
BIT-PZ KS2
