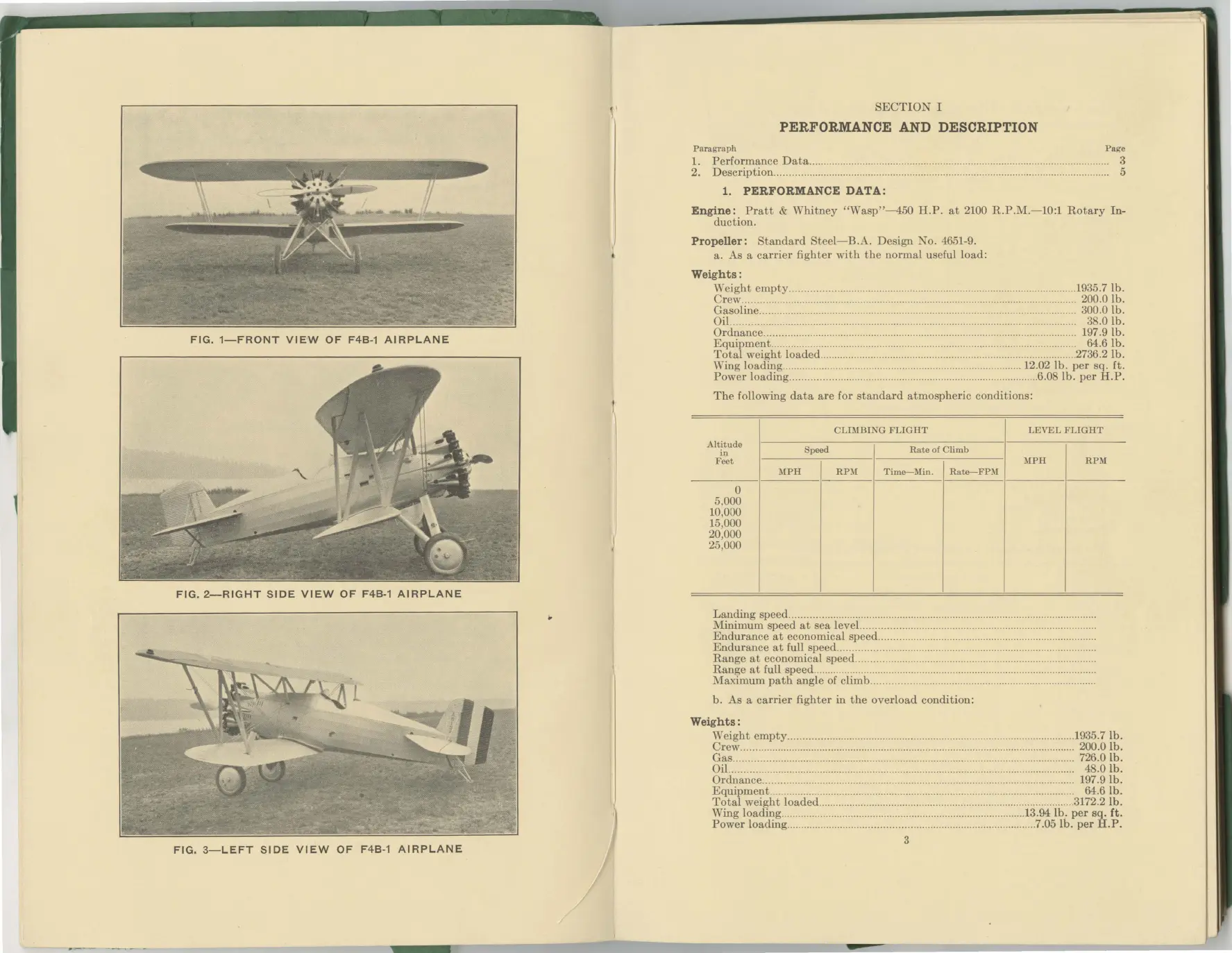

Boeing F4B-1 - Performance and Description

FIG. 1-FRONT VIEW OF F4B-1 AIRPLANE
FIG. 2-RIGHT SIDE VIEW OF F4B-1 AIRPLANE
FIG. 3-LEFT SIDE VIEW OF F4B-1 AIRPLANE
P ar agraph
SECTION I
PERFORMANCE AND DESCRIPT'ION
1. Performanc e Da ta ............. ... .. ..
2. Des c ription ........... ... .. .. .. .... . .... ......... .
1. PERFORMANCE DATA:
Pa ge
. .. 3
················· 5
Engine: Prat t & Whitn ey " Wa sp" --450 H.P. at 2100 R .P . M.-10:1 Rotary In-
duction.
Propeller: Sta nd a rd S tee l-B. A. De sign No. 4651-9.
a. As a c arri er figh te r wi th th e norm al useful load:
Weights:
Weight empty........... .. ........ .... . ...... .. ..... .. ................ . .... . 1935.7 lb .
Crew. . ... . .. ... ... ..... ... .. . .. .. ... ... 200.0 lb.
G asolin e....... .. .. ........... ...... ... . .. ............. 300.0 lb.
Oil .. . . ............ ... .................. .. ............ ... ............. ... .. ... 38.0 lb.
Ordnance ........ .. .......... .... . ... .. . ... ........... . ............. 197.9 lb.
Equipment ........ . . . . .. . .............. .. .... . . .. ..... .... .... .... .... .. .. ... 64.6 lb.
Total we igh t loaded ........ ... ...................................... . ........ .. ........ .. ....... 2736.2 lb.
Wing loa ding .......... .. .. ...... .. ... ........................ .. ... .... .... ...... .. ........... .. . 12.02 lb. per sq. ft.
Pow er loading .. . .. .. ...... .. .. ... .... . .................. .. . 6.08 lb. per H.P.
The following da ta ar e for st a ndard atmosph e ri c c ondi tions:
CLIM BI NG F L IGHT L EVE L F LIGHT
Altit ud e
Spe ed Rate of Climb
in
Feet
MPH RPM
MPH
R PM Ti me- Mi n.
R at e- FPM
0
5,000
10·,000
15 ,000
20,000
25,000
Landing speed .... .. ... .. .... .. ........... ... . .... . .. .......... .... . ... .......... .
Minimum speed at sea lev el.. ... .. .. . .. ... ............. ..... .
Endurance at e conomi cal spe ed ... .. .. .
Endurance at full speed ... ......... .. ............... .. .. .. .... .
Rang e at economic al speed.............. .. .............. ..... . ... .. . .... .. .. ... .. .. .............. .
Ran ge at full speed ................................ .. . .. . .. .. ....... ..... .. .. . ... ................ .
Ma x imum path angle of climb .................................. .
b. As a carri er fight er in th e overload condition:
Weights:
Wei g ht e mpt y .. .. .................. .... ............. .. .. ................. .. . . ..... . .. .. ................ 19 35.7 lb.
Crew................... ..... .. .... ... .. . .. .. ... . .. ................................. .. . ... .. ............ .. . .. .. 200.0 lb.
Gas ... .. ......... ......... .. .. .. ......... ... . .... .............. .... ........ .... . ... . .... .................. .. .... .. ......... 726.0 lb.
Oil.......... .. . .. .. . .. .. ....... .... .. ..... . .. . ......... .. . .. .. .. .. ...... .. ..... ..... ...... .. ... .. .. ... .. .... .. 48.0 lb.
Ordn ance................................... .... . ..... .. .... . ... . ...... .. . .... .......................... .. 197 .9 lb.
Equipm en t . . . ........................ ..... ........... .. .. ........... ..... .... . ... ........... .. .. .... ............... ... 64.6 lb.
Total we ight loaded ....... .. ............................. ....................... .... .. .. ....................... 3172.2 lb.
Wing lo a din g ........ .... . ... . .. .. .. . ... ....... .... . .. . .. . .... .............. .. ................. .... 13.94 lb _. per sq. ft.
Power loadin g .. ........... ... ... ............................ .. ........ .. .. ... ............ ... .. ... . 7.05 lb. per H.P.
