Português
22
DS2-30
2 Introdução
QEste manual refere-se a secadores frigorí cos concebidos para garantir
uma alta qualidade no tratamento do ar comprimido.
2.1 Transporte
A unidade embalada deve permanecer:
• na posição vertical;
• protegida contra os agentes atmosféricos;
• protegida contra embates.
2.2 Movimentação
Utilizar um empilhador adequado ao peso a elevar, evitando qualquer
tipo de embates.
2.3 Inspecção
a) Antes de saírem da fábrica, todas as unidades são montadas, cabla-
das, carregadas com refrigerante e óleo e testadas nas condições de
trabalho padrão;
b) após receber a máquina, veri car o respectivo estado: comunicar
imediatamente à empresa de transporte eventuais danos;
c) desembalar a unidade o mais perto possível do local de instalação.
2.4 Armazenamento
Se for necessário colocar unidades em cima umas das outras, obedecer
às notas indicadas na embalagem. Manter a unidade embalada num lo-
cal limpo e protegido da humidade e intempéries.
3 Instalação
3.1 Modo
Instalar o secador no interior, numa área limpa e protegido dos agentes
atmosféricos directos (incluindo raios solares).
Y Respeite as indicações fornecidas nos parágrafos 8.2 e 8.3.
É recomendado que todos os secadores sejam instalados com a adequa-
da pré- ltração a montante, junto à entrada de ar do secador
Y O elemento pré- ltrante (para uma ltragem até 3 mícrones ou in-
ferior) deve ser substituído pelo menos uma vez por ano ou no intervalo
indicado pelo fabricante.
Y Não inverta a entrada e a saída do ar comprimido e respeite o bi-
nário máximo de aperto (N x m) quando especi cado no parágrafo 8.3.
3.2 Espaço operativo
Y Deixar um espaço de 1,5 metros em volta da unidade.
3.3 Sugestões
Para não dani car os componentes internos do secador e do compressor
de ar, evitar as instalações em que o ar do ambiente em volta contém
contaminantes sólidos e/ou gasosos: atenção, assim, a enxofre, amoní-
aco, cloro e instalações em ambientes marítimos. Para as versões com
ventiladores axiais é desaconselhada a canalização do ar extraído.
3.4 Ligação eléctrica
Utilizar cabos homologados de acordo com as leis e normas lo-
cais (para uma secção mínima do cabo, consultar o parágrafo 8.3).
Instalar o interruptor magnetotérmico diferencial a montante da ins-
talação (IDn = 0.3A) com uma distância entre os contactos em con-
dições de abertura 3 mm (consultar as normas locais em vigor).
A corrente nominal “In” deste disjuntor magnetotérmico deve ser igual
a FLA e a curva de intervenção de tipo D.
3.5 Ligação da descarga de condensação
O secador é fornecido com um descarregador de condensação electró-
nico (com sensor de nível electrónico). Para mais informações sobre o
funcionamento, consultar o manual fornecido à parte.
Y Efectuar a ligação ao sistema de descarga, evitando a ligação no
circuito fechado juntamente com outras linhas de descarga pressuriza-
das. Veri car o correcto de uxo das descargas de condensação. Eliminar
toda a condensação em conformidade com as normas ambientais locais
em vigor.
4 Activação
4.1 Controlos preliminares
Antes de ligar o secador, veri car se:
• a instalação foi efectuada de acordo com o indicado no capítulo 3;
• as válvulas de entrada de ar estão fechadas e se não existe uxo de ar
através do secador;
• a alimentação fornecida está correcta;
4.2 Arranque
a) Ligue o secador antes do compressor de ar dando tensão atra
vés do interruptor geral “14” ; a lâmpada de linha acende-se (verde);
b) uma vez decorridos pelo menos 5 minutos, abra lentamente as vál-
vulas de entrada de ar e, de seguida, as de saída de ar: o secador está
agora a secar.
4.3 Funcionamento
a) Deixar o secador a trabalhar durante todo o período de funciona-
mento do compressor de ar;
b) o secador funciona no modo automático, não sendo necessárias ca-
libragens no campo;
c) se ocorrerem uxos de ar excessivos e inesperados, faça um by-pass
para evitar sobrecarregar o secador.
4.4 Fechada
a) Desligar o secador 2 minutos após a paragem do compressor de ar
ou após a interrupção do uxo de ar;
b) evite que o ar comprimido ua no secador quando este não estiver
em funcionamento;
c) retire tensão através do interruptor geral “14” ; a lâmpada de linha
apaga-se juntamente com o compressor.

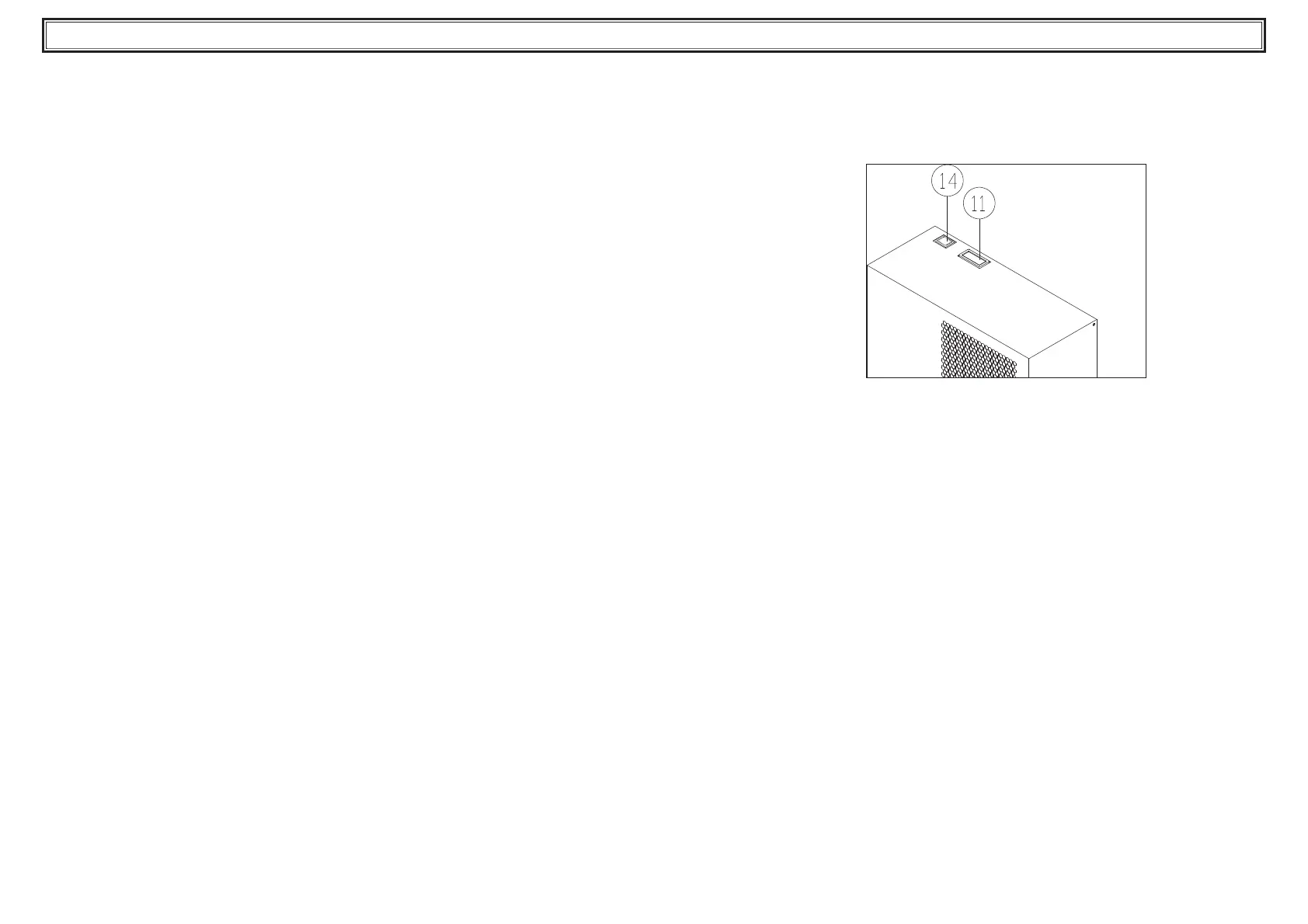

5 Controlo
11: Indicador do ponto de orvalho
14: Interruptor geral
O indicador do ponto de orvalho pode ter 3 posições:
azul: ponto de orvalho baixo
verde: ponto de orvalho ideal
vermelho: ponto de orvalho elevado
5.1 Opção contacto livre
No quadro é instalado um termóstato regulável (com contactos limpos),
para a indicação de alto dew point. Um temporizador permite atrasar
“no primeiro arranque” a indicação de alarme (de 10 minutos).
