DS2-30
Засегната част Друга
опасност
Възможна
ситуация
Предпазни мерки
отвън на модула:
пространството
около модула
замайване,
сериозни
изгаряния
пожар, предизвикан
от късо съединение
или прегряване
на захранващите
проводници към
електрическото табло
на модула
уверете се, че проводящите
части на модула и
системата за електрозащита
отговарят на приложимите
разпоредби
2 Въведение
Това ръководство се отнася за хладилни изсушители, проектирани
да гарантират високо качество при обработката на сгъстен въздух.
2.1 Транспорт
Опакованият модул трябва:
• да стои изправен;
• да бъде защитен от атмосферни влияния;
• да бъде защитен от удар.
2.2 Боравене
Използвайте виличен кар, подходящ за повдиганото тегло, и
избягвайте всякакви удари.
2.3 Оглед
a) Всички модули са сглобени, окабелени, заредени с хладилен
агент и масло и изпитвани при стандартни експлоатационни
условия в завода;
b) когато получите машината, проверете в какво състояние е и
незабавно уведомете транспортната фирма, ако има повреди;
c) разопаковайте модула колкото се може по-близо до мястото му
за инсталиране.
2.4 Съхранение
Ако трябва да поставите няколко модула един върху друг, спазвайте
указанията върху опаковката. Съхранявайте модула опакован, на
чисто място, защитен от влага и лоши атмосферни условия.
3 Инсталиране
3.1 Процедури
Инсталирайте изсушителя на закрито, в чисто помещение, защитен
от преки атмосферни влияния (включително слънчева светлина).
Y Спазвайте инструкциите в точки 8.2 и 8.3.
Препоръчва се всички изсушители да са снабдени с подходящ
предфилтър близо до входния отвор за въздух на изсушителя.
Y Предфилтърът (за филтриране 3 микрона или по-фино)
трябва да се сменя поне веднъж годишно или по-често, според
препоръките на производителя.
Y Свържете правилно изсушителя към входа/изхода за сгъстен
въздух.(т. 8.3)
3.2 Работно пространство
Оставете 1,5 м свободно пространство около модула.
Оставете 2 м свободно пространство над моделите изсушители с
вертикално изпускане на сгъстен въздух.
3.3 Съвети
За да предотвратите повреда на вътрешните части на изсушителя
и въздушния компресор, избягвайте инсталиране на места, в
които въздухът съдържа твърди и/или газообразни замърсители
(например сяра, амоняк, хлор), както и инсталиране в близост до
морска вода.
Вкарването в тръбопровод на извлечения въздух не е
препоръчително за версиите с осови вентилатори.
3.4 Електрически съединения
Използвайте одобрен кабел, в съответствие с местните закони и
разпоредби (за минималното сечение на кабела вижте т. 8.3).
Монтирайте пред системата друг термомагнитен прекъсвач с 3 mm
разстояние между контактите при отварянето им (IDn = 0,3 A) (вж.
съответните местни разпоредби).
Номиналният ток "In" на магнитния прекъсвач трябва да е равен
на FLA с крива на изключване тип D.
3.5 Свързване към система за източване на кондензат
Изсушителят е снабден с електронно източване на кондензата
(електронен сензор за ниво)
За допълнителна информация за източването вижте специалното,
отделно ръководство, предоставено с изсушителя.
Y Свържете към дренажната система, като избягвате свързване
в затворена верига, споделена с други изпускателни линии под
налягане. Проверете дали е правилна посоката на потока на
изпускания кондензат. Целият кондензат трябва да се изхвърли
в съответствие с действащите местни разпоредби за опазване на
околната среда.
4 Пускане в действие
4.1 Предварителни проверки
Преди да пуснете в действие изсушителя, се уверете, че:
• инсталирането е извършено съгласно инструкциите в раздел 3;
вентилите на входния отвор за въздух са затворени и няма
въздушен поток през изсушителя;
• електрозахранването е правилно;
4.2 Пускане
a) Пуснете изсушителя преди въздушния компресор; включете
изсушителя “14”, СВЕТОДИОДЪТ ЗА ЗАХРАНВАНЕ светва в
зелено;
b) Изчакайте 5 минути, след което бавно отворете вентила на
входния отвор за въздух;
4.3 Експлоатация
Оставете изсушителя включен през цялото време, докато работи
въздушният компресор;
Изсушителят работи в автоматичен режим, така че не е
необходима настройка на място;
В случай на неочаквано силен въздушен поток шунтирайте, за да
избегнете претоварване на изсушителя.
4.4 Спиране
a) Спрете изсушителя 2 минути след като е спрял въздушният
компресор и във всеки случай, след прекъсване на въздушния
поток;
b) не допускайте преминаването на сгъстен въздух през изсуши-
теля, когато той не работи;
c) изключвайте от мрежовия прекъсвач «14». Индикаторът за
захранване се изключва и компресорът спира.
5 Управление

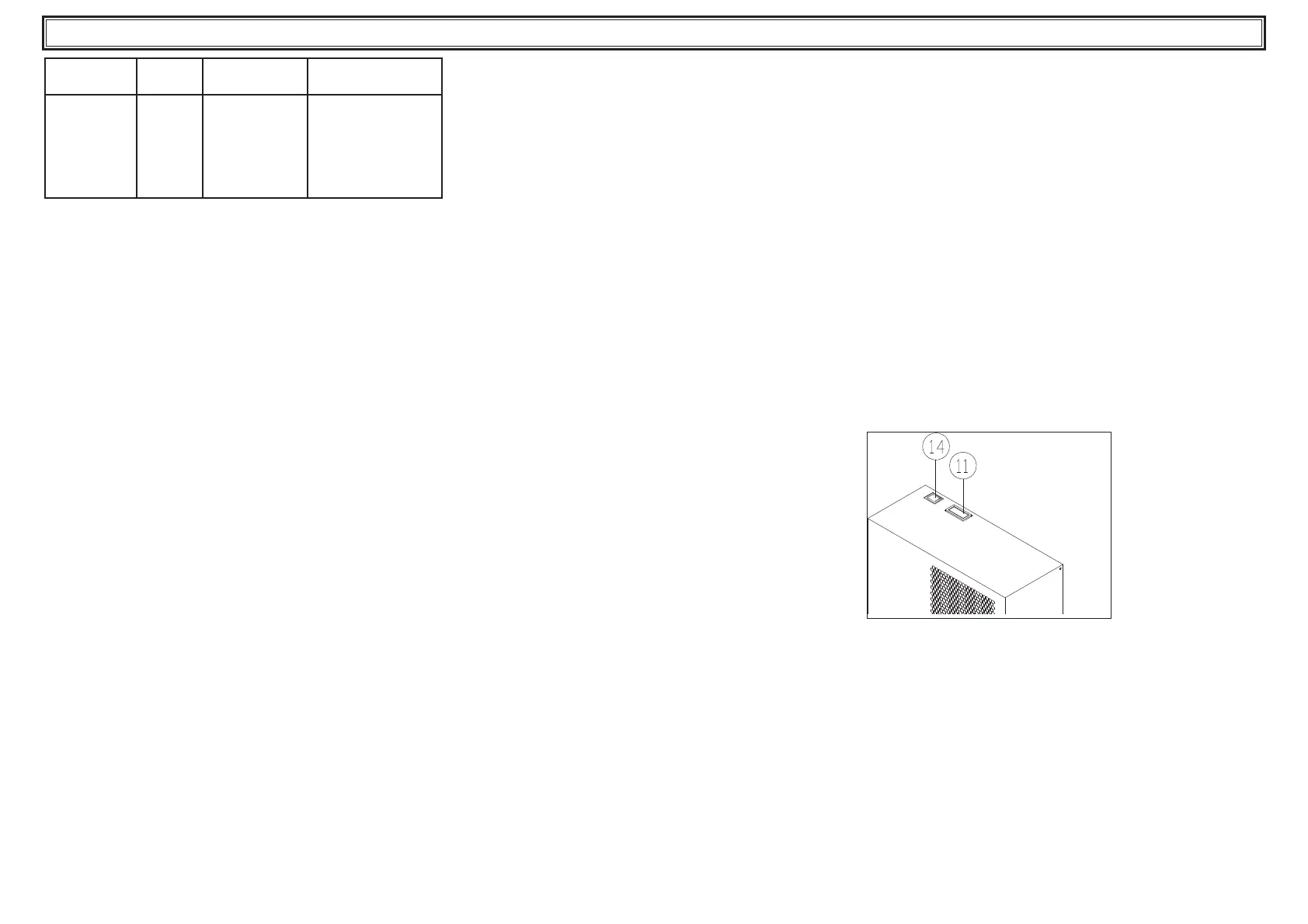

11: Индикатор на точка на оросяване
14: Мрежов прекъсвач
Индикаторът на точка на оросяване може да показва едно от
следните три състояния:
синьо: точката на оросяване е твърде ниска
зелено: точката на оросяване е идеална
червено: точката на оросяване е твърде висока
5.1 Опция свободен контакт
Като опция се предлага регулируем термостат (със свободни
контакти) за сигнализиране на висока точка на оросяване.
Предвиден е таймер, който да забавя алармения сигнал до
пускането на изсушителя (10 минути).
