Română
68
DS2-30
2 Introducere
Acest manual se referă la uscătoare prin răcire, proiectate pentru a ga-
ranta o calitate ridicată tratării aerului comprimat.
2.1 Transportul
Unitatea ambalată trebuie să rămână:
• în poziţie verticală;
• protejată de agenţi atmosferici;
• protejată împotriva loviturilor.
2.2 Deplasarea
Folosiţi un motostivuitor cu furci, adecvat pentru greutatea care trebuie
ridicată, evitând loviturile de orice tip.
2.3 Veri carea
a) În fabrică, toate unităţile sunt asamblate, cablate, încărcate cu agent
refrigerant și ulei, veri cate în condiţiile de lucru standard;
b) când primiti utilajul, veri caţi imediat starea acestuia: comunicaţi
imediat companiei de transport eventualele daune;
c) despachetaţi unitatea cât mai aproape posibil de locul de instalare.
2.4 Depozitarea
Dacă este necesar să suprapuneţi mai multe unităţi, respectaţi indicaţiile
de pe ambalaj. Păstraţi unitatea ambalată într-un loc curat și protejat de
umiditate și de intemperii.
3 Instalarea
3.1 Modalitate
Instalaţi uscătorul la interior, într-o zonă curată și ferită de agenţi atmo-
sferici direcţi (inclusiv razele solare).
Y Respectati indicatiile din paragrafele 8.2 si 8.3.
Se recomandă să se monteze un pre- ltru adecvat lângă intrarea pentru
aer a uscătorului
Y Elementul pre ltrant (pentru ltrarea particulelor până la 3 mi-
croni sau inferioare) trebuie să e schimbat cel puţin o dată pe an sau la
intervalul de timp indicat de producător.
Y Nu inversaţi intrarea și ieșirea aerului comprimat și respectaţi cu-
plul maxim de strângere (N x m) speci cat în paragraful 8.3.
3.2 Spaţiul de lucru
Y Lăsaţi un spaţiu de 1,5 metri în jurul unităţii.
3.3 Sugestii
Pentru a nu deteriora componentele interne ale uscătorului și ale com-
presorului de aer, evitaţi instalarea în locuri în care aerul din mediul
respectiv contine substanţe contaminante solide și/sau gazoase: atenţie
la sulf, amoniac, clor și la instalarea într-un mediu marin.
Pentru versiunile cu ventilatoare axiale nu se recomandă canalizarea ae-
rului evacuat.
3.4 Racordarea la electricitate
Folosiţi un cablu omologat, conform cu prevederile legilor și normelor
locale (pentru secţiunea minimă a cablului vezi paragraful 8.3).
Instalaţi un întrerupător magnetotermic diferenţial în amonte de insta-
latie (IDn = 0,3A), care sa aiba o distanta între contactele deschise 3 mm
(vezi normele locale în materie în vigoare).
Curentul nominal „In” al acestui întrerupător magnetotermic trebuie să
e egal cu FLA, iar curba de intervenţie să e de tip D.
3.5 Racordare evacuare condens
Uscătorul este furnizat deja dotat cu un evacuator de condens electro-
nic (cu senzor electronic de nivel). Pentru informaţii ulterioare privind
funcţionarea, consultaţi manualul respectiv, furnizat separat.
Y Efectuaţi conexiunile la sistemul de evacuare, evitând conectarea în
circuit închis, în comun cu alte linii de evacuare presurizate. Controlaţi
scurgerea corectă a dispozitivelor de evacuare a condensului. Eliminaţi
condensul în conformitate cu normele locale în vigoare privind protec-
ţia mediului.
4 Punerea în funcţiune
4.1 Controale preliminare
Înainte de a porni uscătorul veri caţi următoarele:
• instalarea să e efectuată conform indicaţiilor din capitolul 3;
• supapele de intrare aer să e închise și să nu existe ux de aer prin
uscător;
• alimentarea furnizată să e corectă.
4.2 Pornirea
a) Porniţi uscătorul înainte de compresorul de aer, alimentând cu ten-
siune prin intermediul întrerupătorului general „14” ; martorul de
linie se aprinde (verde);
b) După ce au trecut cel puţin 5 minute, deschideţi lent supapele de
intrare aer și apoi pe cele de ieșire a aerului: uscătorul usucă în acest
moment.
4.3 Funcţionarea
a) Lăsaţi uscătorul pornit pe toată perioada de funcţionare a compre-
sorului de aer;
b) Uscătorul funcţionează în mod automat, prin urmare nu sunt nece-
sare calibrările la faţa locului;
c) În caz de uxuri de aer excesive și neașteptate, recurgeţi la by-pass
pentru a evita supraîncărcarea uscătorului.
4.4 Oprirea
a) Opriţi uscătorul la 2 minute după oprirea compresorului de aer sau,
în orice caz, după întreruperea uxului de aer;
b) Evitaţi ca aerul comprimat să pătrundă în uscător atunci când acesta
nu este în stare de funcţionare;
c) Întrerupeţi tensiunea prin intermediul întrerupătorului general
„14”, martorul de linie se stinge, iar compresorul se oprește.

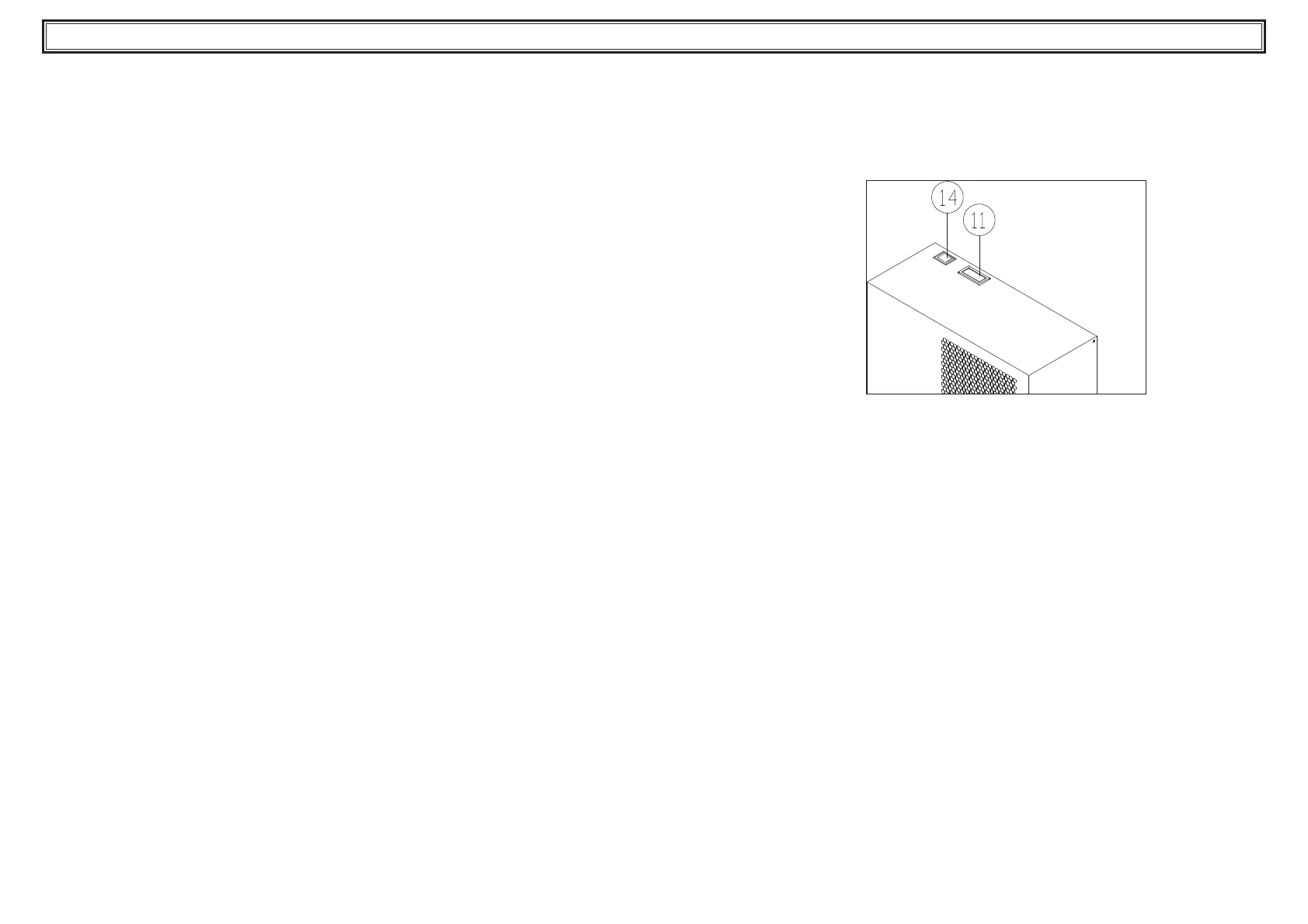

5 Controlul
11: Indicator punct de rouă
14: Întrerupător general
Indicatorul de punct de rouă poate avea 3 poziţii:
albastru: punct de rouă scăzut
verde: punct de rouă optim
roșu: punct de rouă ridicat
5.1 Opţiunea free contact
În panou se instalează un termostat reglabil (cu contacte curate) pentru
a semnala punctul de rouă ridicat. Un timer permite să se amâne „la
prima pornire” semnalarea de alarmă (cu 10 minute).
