Česky
50
DS2-30
2 Úvod
Tato příručka se týká vymrazovacích sušičů konstruovaných k zajištění
vysoké kvality zpracování stlačeného vzduchu.
2.1 Přeprava
Zabalená jednotka musí zůstat:
• ve svislé poloze;
• chráněna před povětrnostními vlivy;
• chráněna před nárazy.
2.2 Manipulace
Použijte vysokozdvižný vozík s vidlicemi, který odpovídá zdvihané váze,
vyhněte se jakémukoli nárazu.
2.3 Kontrola
a) V továrně jsou všechny jednotky sestaveny, vybaveny kabely, napl-
něny chladivem a olejem a přezkoušeny ve standardních pracovních
podmínkách;
b) po přijetí stroje zkontrolujte jeho stav: všechna případná poškození
ihned nahlaste dopravci;
c) jednotku vybalte co nejblíže instalačnímu místu.
2.4 Uskladnění
Jestliže je nutné skladovat na sobě více jednotek, řiďte se pokyny uvede-
nými na obalu. Zabalenou jednotku skladujte na čistém místě chráně-
ném před vlhkostí a nepříznivým počasím.
3 Instalace
3.1 Podmínky
Sušič instalujte uvnitř na čistém místě chráněném před přímými povětr-
nostními vlivy (včetně slunečních paprsků).
Y Dodržujte pokyny uvedené v částech 8.2. a 8.3.
Pro všechny sušiče je doporučeno, aby byl co neblíže k jejich vstupnímu
otvoru instalován před ltr s odpovídající  ltrační schopností
Y Před ltrační díl (pro  ltraci do 3 mikronů nebo méně) se musí vy-
měnit alespoň jednou ročně nebo v intervalu uvedeném výrobcem.
Y Neobracejte vstup a výstup stlačeného vzduchu a dodržujte maxi-
mální moment utažení (N x m) uvedený v části 8.3.
3.2 Provozní prostor
Y Okolo jednotky ponechte prostor 1.5 metru.
3.3 Doporučení
Sušič ani vzduchový kompresor neinstalujte v prostředí, kde vzduch ob-
sahuje pevné a/nebo plynné nečistoty, protože by mohly poškodit jejich
vnitřní součásti: dávejte pozor na síru, čpavek a chlór a instalace v moř-
ském prostředí.
Pro provedení axiální ventilátory doporučujeme provedení kanalizace
na použitý vzduch.
3.4 Připojení k elektrické síti
Použijte homologovaný kabel odpovídající zákonným ustanovením a
platným místním předpisům (minimální průřez kabelu viz část 8.3).
Před systém instalujte tepelně-magnetický di ferenciální spínač (IDn =
0,3 A) se vzdáleností mezi kontakty při otevření 3 mm (viz příslusné
místní platné normy).
Jmenovitý proud "In" tohoto magnetotermického spínače se musí rov-
nat FLA a vypínací křivce typu D.
3.5 Připojení odvodu kondenzátu
Sušič se dodává s již instalovaným elektronickým odváděčem kondenzá-
tu (s elektronickým snímačem hladiny). Další informace o jeho fungo-
vání najdete v samostatném návodu k použití.
Y Proveďte připojení k systému odvodu a vyhněte se připojení v uza-
vřeném okruhu spolu s dalšími tlakovými vedeními. Kontrolujte správ-
ný odtok odvodu kondenzátu. Veškerý kondenzát zlikvidujte v souladu
s místními platnými normami o životním prostředí.
4 Uvedení do provozu
4.1 Předběžné kontroly
Před spuštěním sušiče ověřte, že:
• instalace byla provedena podle pokynů v kapitole 3;
• ventily vstupu vzduchu jsou zavřené a sušičem neproudí vzduch;
• napájecí napětí je správné.
4.2 Spuštění
a) Sušič spouštějte před vzduchovým kompresorem zapnutím napájení
pomocí hlavního vypínače "14" ; rozsvítí se žárovka vedení (zelená);
b) po uplynutí alespoň 5 minut pomalu otevřete ventily vstupu vzdu-
chu a potom výstupu vzduchu: nyní sušič vysouší.
4.3 Provoz
a) Sušič ponechte v chodu po celou dobu provozu vzduchového kom-
presoru;
b) sušič funguje v automatickém režimu, nejsou tedy vyžadovány ka-
librace na místě;
c) jestliže zjistíte nadměrné nebo neočekávané proudění vzduchu, řeš-
te je obtokem, aby nedošlo k přetížení sušiče.
4.4 Zastavení
a) Sušič zastavte 2 minuty po zastavení vzduchového kompresoru nebo
po přerušení proudu vzduchu;
b) stlačený vzduch nesmí proudit do sušiče, pokud není v provozu;
c) vypněte napětí pomocí hlavního vypínače "14" , žárovka vedení spo-
lu s kompresorem se vypnou;

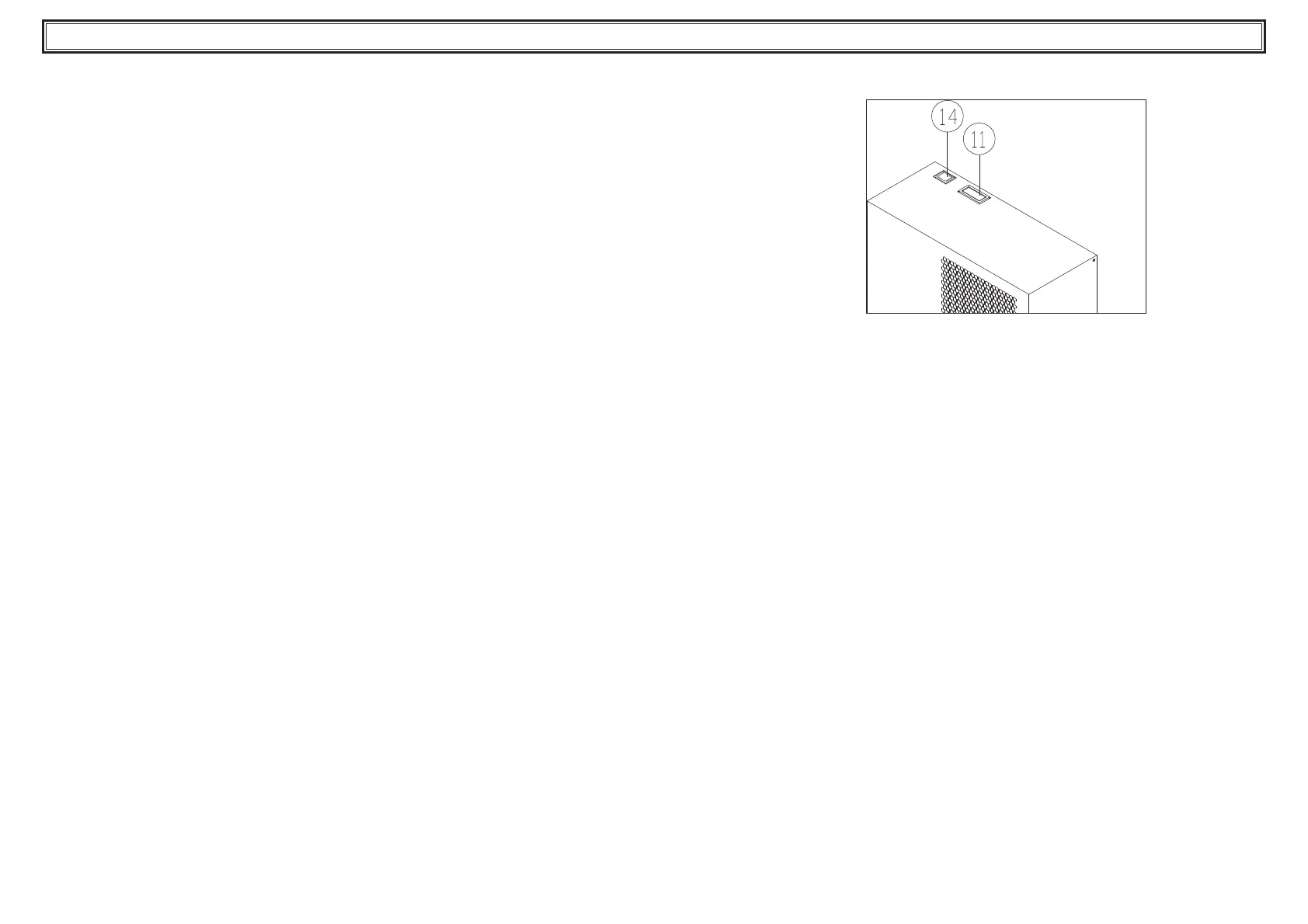

5 Ovládání
11: Ukazatel rosného bodu
14: Hlavní vypínač
Ukazatel rosného bodu můze mít 3 polohy:
modrá: nízký rosný bod
zelená: optimální rosný bod
červená: vysoký rosný bod
5.1 Funkce beznapěťového kontaktu (free contact)
V elektrickém panelu je instalován nastavitelný termostat (s beznapěťo-
vými kontakty) pro signalizaci vysokého rosného bodu. Časovač umož-
ňuje zpoždění signalizace poplachu (10 minut) při "prvním spuštění".
