2 Wprowadzenie
Niniejsza instrukcja dotyczy osuszaczy chłodniczych zaprojektowanych
w celu zapewnienia wysokiej jakości sprężonego powietrza.
2.1 Transport
Zapakowana jednostka musi być:
• w pozycji pionowej;
• chroniona przed wpływem czynników atmosferycznych;
• chroniona przed uderzeniami.
2.2 Przenoszenie
Używaæ wózka podnośnikowego widłowego dostosowanego do podno-
szonego ciężaru, unikając jakichkolwiek uderzeń.
2.3 Inspekcja
a) Wszystkie jednostki są montowane, zaopatrywane w przewody, na-
pełniane płynem chłodzącym oraz olejem, a także testowane w stan-
dardowych warunkach pracy przez producenta;
b) Po odbiorze maszyny sprawdzić jej stan: zgłaszać bezzwłocznie r-
mie przewozowej ewentualne uszkodzenia;
c) rozpakować jednostkę jak najbliżej miejsca instalacji.
2.4 Magazynowanie
Jeśli konieczne jest ustawianie jednostek jedna na drugiej, postępować
według wskazówek na opakowaniu. Przechowywać jednostkę w opako-
waniu w miejscu czystym i chronionym przed wilgocią i złymi warun-
kami atmosferycznymi.
3 Instalacja
3.1 Sposób instalacji
Osuszacz instalować w pomieszczeniu zamkniętym, w miejscu czystym
i chronionym przed bezpośrednim działaniem czynników atmosferycz-
nych (w tym promieni słonecznych).
Y Przestrzegać wskazówek zawartych w paragrafach 8.2 i 8.3.
Zaleca się zainstalowanie odpowiedniego ltra wstępnego w pobliżu
wlotu powietrza osuszacza
Y Element ltrowania wstępnego ( ltrowanie do 3 mikronów lub
niżej) należy wymieniać co najmniej raz w roku lub z częstotliwością
wskazaną przez producenta.
Y Nie zamieniać miejscami wlotu i wylotu sprężonego powietrza i
przestrzegać maksymalnego momentu przekręcania (N x m) zgodnie z
punktem 8.3.
3.2 Przestrzeń robocza
Y Zostawić przestrzeń 1.5 m wokół jednostki.
3.3 Sugestie
Aby nie uszkodzić komponentów wewnętrznych osuszacza i sprężar-
ki powietrza, unikać instalacji, w której powietrza z otoczenia zawiera
zanieczyszczenia stałe i/lub gazowe: uwaga na siarkę, amoniak, chlor i
instalacje w okolicach nadmorskich.
Dla wersji z wentylatorami osiowymi nie zaleca się odprowadzania ru-
rami zużytego powietrza.
3.4 Podłączenie elektryczne
Stosować kabel z homologacja zgodnie z lokalnymi przepisami i norma-
mi (przekrój minimalny kabla, patrz paragraf 8.3).
Zamontować magnetotermiczny wyłącznik różnicowoprądowy przed
instalacja (IDn = 0.3A) z odleglooecia styków w stanie otwartym 3 mm
(patrz obowiązujące lokalnie przedmiotowe normy).
Nominalny prad wejściowy („In”) takiego wyłącznika magnetyczno-
-termicznego musi być równy wartości FLA oraz krzywej zadziałania
typu D.
3.5 Podłączenie spustu kondensatu
Osuszacz dostarczany jest z zamontowanym elektronicznym spustem
skroplin (z elektronicznym czujnikiem poziomu). W celu uzyskania
dodatkowych informacji dotyczących działania należy zajrzeć do odpo-
wiedniego podręcznika dostarczonego oddzielnie.
Y Wykonać podłączenie do systemu spustowego unikając podłącze-
nia w obwodzie zamkniętym wspólnym z innymi liniami spustowymi
pod ciśnieniem. Sprawdzić prawidłowość odpływu spuszczanego kon-
densatu. Usuwać cały kondensat zgodnie z obowiązującymi lokalnymi
przepisami o ochronie środowiska.
4 Wprowadzenie do użytku
4.1 Kontrole wstępne
Przed uruchomieniem osuszacza sprawdzić, czy:
• instalacja została przeprowadzona zgodnie z opisem w rozdziale 3;
• zawory na wlocie powietrza są zamknięte i nie ma przepływu powie-
trza przezosuszacz;
• dostarczane zasilanie jest prawidłowe;
4.2 Rozruch
a) Wlaczyć osuszacz przed sprężarką powietrza doprowadzając zasi-
lanie z wyłącznika głównego „14” ; lampka linii zaświeci się (kolor
zielony);
b) po upływie co najmniej 5 minut odkręcić powoli zawór wlotu, a na-
stępnie wylotu powietrza: osuszacz rozpoczął pracę.
4.3 Funkcjonowanie
a) Osuszacz musi pracować przez cały czas działania sprężarki powie-
trza;
b) osuszacz działa automatycznie, nie są zatem wymagane kalibracje
na miejscu;
c) w razie powstania nadmiernych i nieoczekiwanych strumieni po-
wietrza, należy zapewnić dla nich obejście, aby nie przeciążyć osu-
szarki.
4.4 Zatrzymanie
a) Zatrzymać osuszacz 2 minuty po wyłączeniu sprężarki powietrza i
zawsze po odcięciu strumienia powietrza;
b) unikać napływu sprężonego powietrza do osuszacza, podczas gdy
jest on wyłączony;
c) odłączyć zasilanie wyłącznikiem głównym „14”, kontrolka zasilania
wyłączy się wraz ze sprężarką.
5 Sterowanie

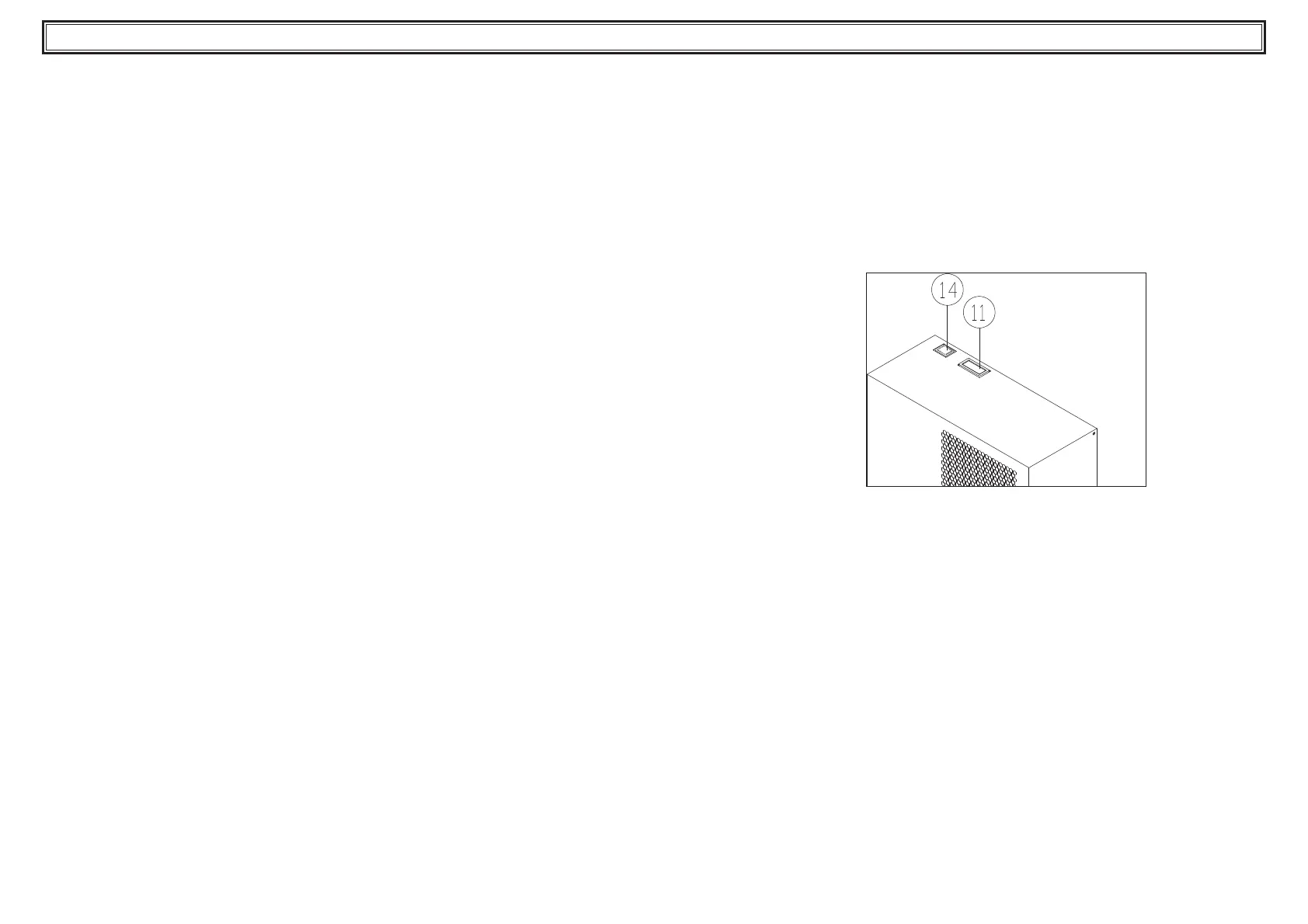

11: Wskaźnik punktu rosy
14: Wyłącznik główny
Wskaźnik punktu rosy może znajdować się w jednej z trzech pozycji:
niebieska: niski punkt rosy
zielona: optymalny punkt rosy
czerwona: wysoki punkt rosy
5.1 Opcja free contact
W obrębie płyty zainstalowany jest regulowany termostat (z czystymi
stykami) do sygnalizacji wysokiego punktu rosy. Wyłącznik czasowy
umożliwia opóźnienie sygnalizacji alarmu (o 10 minut) „przy pierw-
szym rozruchu”.
