Svenska
26
DS2-30
2 Inledning
Questo manuale si riferisce a essiccatori frigoriferi progettati per garan-
tire alta qualità al trattamento dell’ aria compressa.
2.1 Transport
Den emballerade enheten måste:
• vara i vertikalt läge,
• skyddas mot vädrets verkan,
• skyddas mot stötar.
2.2 Hantering
Använd en ga eltruck som är lämpad för vikten som skall ly as. Undvik
stötar.
2.3 Inspektion
a) I fabriken monteras alla enheter, kablas, fylls med kylmedel och olja,
provkörs under normala arbetsförhållanden;
b) Kontrollera maskinens skick vid mottagandet och reklamera omgå-
ende eventuella skador till transport rman.
c) Avlägsna emballaget från enheten så nära installationsplatsen som
möjligt.
2.4 Magasinering
Följ anvisningarna som  nns på emballaget om  era enheter måste stap-
las ovanpå varandra. Förvara den emballerade enheten på en ren plats
där den skyddas mot fukt och vädrets inverkan.
3 Installation
3.1 Gör så här
Installera torkaren inomhus, på en ren plats där den skyddas mot vädret
direkta inverkan (även solbestrålning).
Y Respektera anvisningarna i avsnitten 8.2 och 8.3.
Alla torrkar bör vara utrustade med adekvat för- ltrering så nära - in-
lopps anslutningen på torrken - som möjligt
Y För lterelementet (för  ltrering ner till 3 micron eller mindre)
måste bytas minst en gång per år eller med de intervaller som anvisas
av tillverkaren.
Y Kasta inte om trycklu sinlopp och trycklu sutlopp och respektera
det högsta vridmomentet (N x m) när det är speci cerat i avsnitt 8.3.
3.2 Utrymme som krävs för arbetet
Y Lämna ett utrymme på minst 1,5 meter runt enheten.
3.3 Tips
r att torkarens och lu kompressorns invändiga komponenter inte
skall skadas, undvik installationer där omgivningslu en innehåller
fasta och/eller gasformiga förorenande ämnen: se upp med svavel, am-
moniak, klor och installationer i havsmiljö.
r versioner med axial äktar rekommenderas inte kanalisering av den
förbrukade lu en.
3.4 Elektrisk anslutning
Använd en kabel som är godkänd enligt lokala lagar och bestämmelser
(kabelns minsta tvärsnitt speci ceras i avsnittet 8.3).
Installera den magnetotermiska di erentialströmbrytaren uppströms
om anläggningen (IDn = 0.3A). Di erentialströmbrytaren skall 3 mm
kontaktavstånd i öppet läge (se lokala bestämmelser som gäller på detta
område).
Denna magnetströmbrytares nominella ström ”In” måste vara lika med
FLA och tillslagskurvan måste vara av typ D.
3.5 Collegamento scarico condensa
Torkaren levereras utrustad med elektronisk kondensutlösare (med
elektronisk nivåsensor). För mer information angående användningen,
se separat handbok.
Y Gör anslutningen till avledningssystemet. Gör inte anslutningen i
en sluten krets som är gemensam med andra trycksatta avledningslinjer.
Kontrollera att den tömda kondensen leds bort på korrekt sätt. Kassera
all kondens i enlighet med gällande lokal miljölagsti ning.
4 Idri tagande
4.1 Preliminära kontroller
Kontrollera följande innan torkaren startas:
att installationen har gjorts i enlighet med vad som föreskrivs i kapitel
3,
• att lu intagsventilerna är stängda och att det inte är något lu öde
genom torkaren,
• att den tillförda strömmen är korrekt.
4.2 Start
a) Starta torkaren före lu kompressorn. Slå på spänningen med hjälp
av huvudströmbrytaren ”14” ; linjelampan tänds (grön);
b) när minst 5 minuter har för utit, öppna sakta ventilerna för lu in-
lopp och däre er den för lu utlopp: torkaren håller nu på att torka.
4.3 Funktion
a) Ha alltid torkaren i funktion när lu kompressorn är i funktion.
b) Torkaren fungerar i automatiskt läge. Det krävs sålunda inga inställ-
ningar.
c) Om alltför stora och oväntade lu öden märks måste man sörja för
bypass så att torkaren inte överbelastas.
4.4 Stopp
a) Stoppa torkaren 2 minuter e er att lu kompressorn har stoppats
och under alla omständigheter e er att lu ödet har avbrutits;
b) undvik att trycklu strömmar in i torkaren när den inte fungerar;
c) Slå av spänningen med hjälp av huvudströmbrytaren ”14”. Kont r o l l-
lampan slocknar tillsammans med kompressorn.

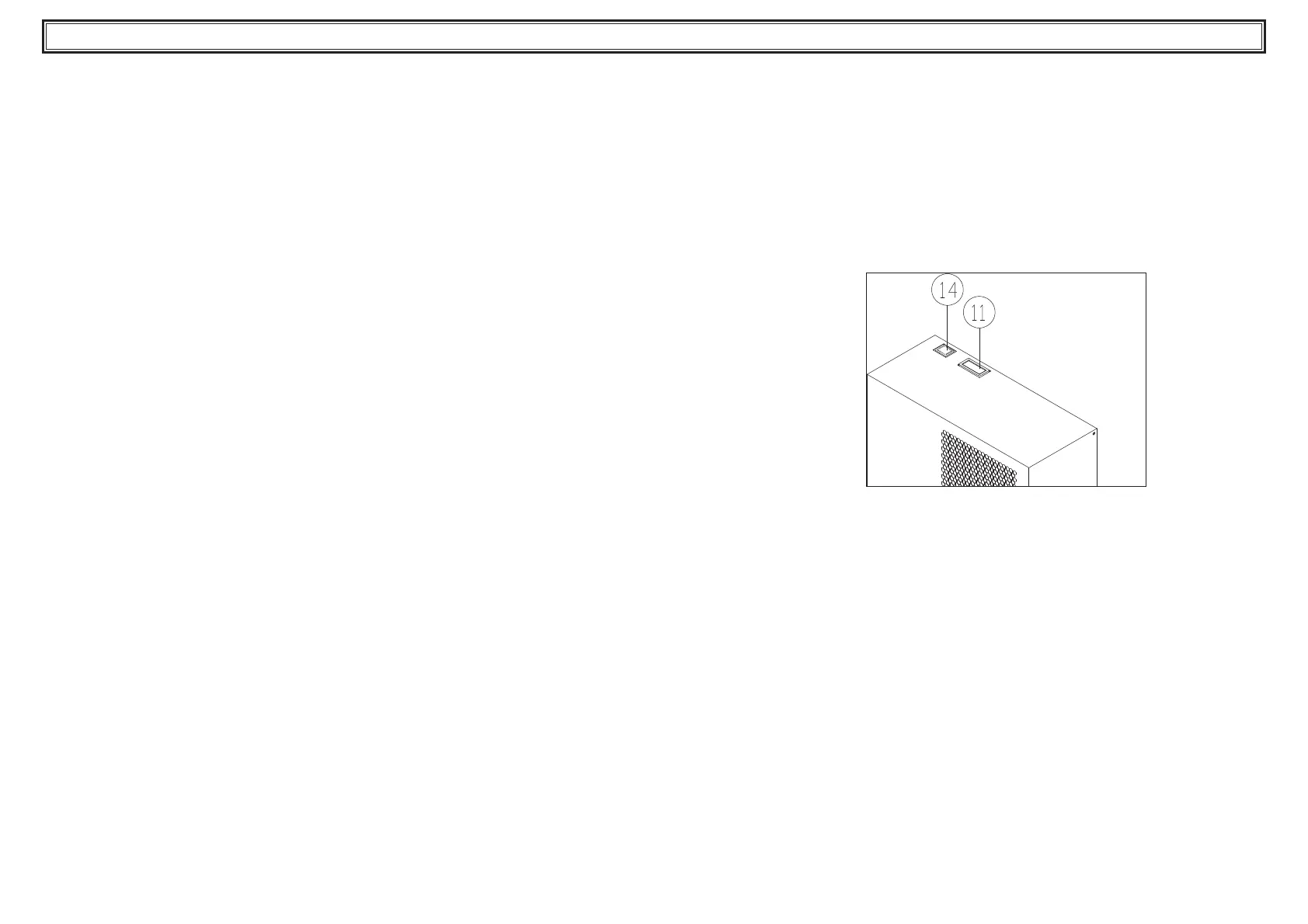

5 Kontroll
11: Daggpunktsindikator
14: Huvudströmbrytare
Daggpunktsindikatorn kan ha 3 lägen:
blå: låg daggpunkt
grön: optimal daggpunkt
röd: hög daggpunkt
5.1 Tillvalet free contact
Installeras i den reglerbara termostatpanelen (med rena ledare) för att
signalera hög dew point. En timer gör det möjligt att senarelägga ”första
start” av larmsignaleringen (med 10 minuter).
