2 Johdanto
Tämä käyttöohjekirja liittyy jäähdytyskuivaimiin, jotka on tarkoitettu
paineilman korkealaatuiseen käsittelyyn.
2.1 Kuljetus
Pakkauksessaan oleva laite on pidettävä:
• pystyasennossa,
• suojattuna sään vaikutuksilta,
• suojattuna törmäyksiltä ja iskuilta.
2.2 Laitteen siirtäminen
Käytä laitteen siirtämisessä haarukkatrukkia, jonka nostovoima on riit-
tävä nostettavaan painoon nähden. Estä kaikenlaiset kolhut ja törmä-
ykset.
2.3 Tarkastus
a) Kaikille yksiköille suoritetaan tehtaalla kokoonpano, kaapelointi,
jäähdytysaineen ja öljyn täyttö sekä testaus vakiokäyttöolosuhteissa.
b) Tarkista laitteen kunto vastaanoton yhteydessä. Jos havaitset vahin-
koja, tee välittömästi vahinkoilmoitus kuljetusliikkeelle.
c) Pura laite pakkauksestaan mahdollisimman lähellä asennuspaikkaa.
2.4 Varastointi
Jos laitepakkauksia joudutaan sijoittamaan päällekkäin, noudata pakka-
ukseen merkittyjä ohjeita. Säilytä laite pakkauksessaan puhtaassa tilassa
suojattuna kosteudelta ja sään vaikutuksilta.
3 Asennus
3.1 Yleistä
Asenna kuivain sisätilaan, puhtaaseen ympäristöön ja suojaa suorilta
sään vaikutuksilta (mukaan lukien suora auringonpaiste).
Y Noudata kohdissa 8.2 ja 8.3 annettuja ohjeita.
On suositeltavaa asentaa kaikkiin kuivaimiin lähelle sisäänmenolinjaa
riittävän tehokas esisuodatus
Y Esisuodatinelementti (suodatusaste korkeintaan 3 mikronia) on
vaihdettava kerran vuodessa tai valmistajan ilmoittamin aikavälein.
Y Älä kytke väärinpäin paineilman syöttöä ja poistoa ja noudata mak-
simivääntömomenttia (N x m), mikäli määritetty kohdassa 8.3.
3.2 Asennuksen vaatima tila
Y Jätä laitteen ympärille 1,5 metriä tilaa.
3.3 Suositukset
Kuivaimen ja ilmakompressorin sisäisten osien vaurioitumi-
sen välttämiseksi laitetta ei saa asentaa paikkaan, jossa ympäris-
tön ilma sisältää kiinteitä ja/tai kaasumaisia epäpuhtauksia. Huo-
mioi esim. rikki, ammoniakki, kloori ja mereinen ympäristö.
Aksiaalituulettimilla varustetuissa malleissa poistoilmakanavan asen-
nus ei ole suositeltavaa.
3.4 Sähköliitäntä
Käytä paikallisten määräysten ja lainsäädännön mukaista hyväksyttyä
kaapelia (kaapelin minimihalkaisija, katso Kappale 8.3).
Asenna magnetoterminen di erentiaalikytkin järjestelmän poistopuo-
lelle (IDn = 0.3A), kontaktien väli auki-tilassa 3 mm (noudata paikal-
lisia määräyksiä).
Magnetotermisen kytkimen tulon nimellisjännite (In) on oltava sama
kuin FLA ja D-tyypin toimenpidekäyrä.
3.5 Collegamento scarico condensa
Kuivain toimitetaan varustettuna elektronisella lauhteen poistimella
(jossa on elektroninen tasoanturi). Lisätietoja toiminnasta löytyy erik-
seen toimitetusta käyttöoppaasta.
Y Kytke lauhteenpoisto poistojärjestelmään välttäen kytkentää sa-
maan suljettuun piiriin muiden paineistettujen poistolinjojen kanssa.
Tarkista, että lauhde poistuu asianmukaisesti. Hävitä lauhde paikallisia
ympäristömääräyksiä noudattaen.
4 Käyttöönotto
4.1 Alustavat tarkistukset
Tarkista seuraavat asiat ennen kuivaimen käynnistämistä:
• Asennus on suoritettu noudattaen kohdassa 3 annettuja ohjeita.
• Ilmansyöttöventtiilit ovat kiinni ja kuivaimen läpi ei mene ilmavirtaa.
• Syöttöjännite on oikea.
4.2 Käynnistys
a) Käynnistä kuivain ennen ilmakompressoria kytkemällä virta pää-
virtakytkimestä ”14”. Linjavalo syttyy (vihreä).
b) Odota vähintään 5 minuuttia ja avaa sen jälkeen varovasti ensin
ilmansyöttöventtiili ja sitten ilmanpoistoventtiili: nyt kuivain on toi-
minnassa.
4.3 Toiminta
a) Anna kuivaimen käydä koko ajan ilmakompressorin käydessä.
b) Kuivain toimii automaattisesti, joten mitään säätöjä ei tarvitse teh-
dä.
c) Jos liian voimakkaita tai odottamattomia ilmavirtauksia esiintyy,
ohita kuivain välttääksesi ylikuormittamasta sitä.
4.4 Pysäytys
a) Pysäytä kuivain 2 minuuttia ilmakompressorin pysäyttämisen jäl-
keen tai joka tapauksessa ilmansyötön katkaisun jälkeen.
b) Estä paineilman virtaus kuivaimeen silloin kun se ei ole toiminnas-
sa.
c) Kytke virta pois päävirtakytkimestä ”14” . Linjan merkkivalo sam-
muu, ja kompressori pysähtyy.
5 Ohjausjärjestelmä

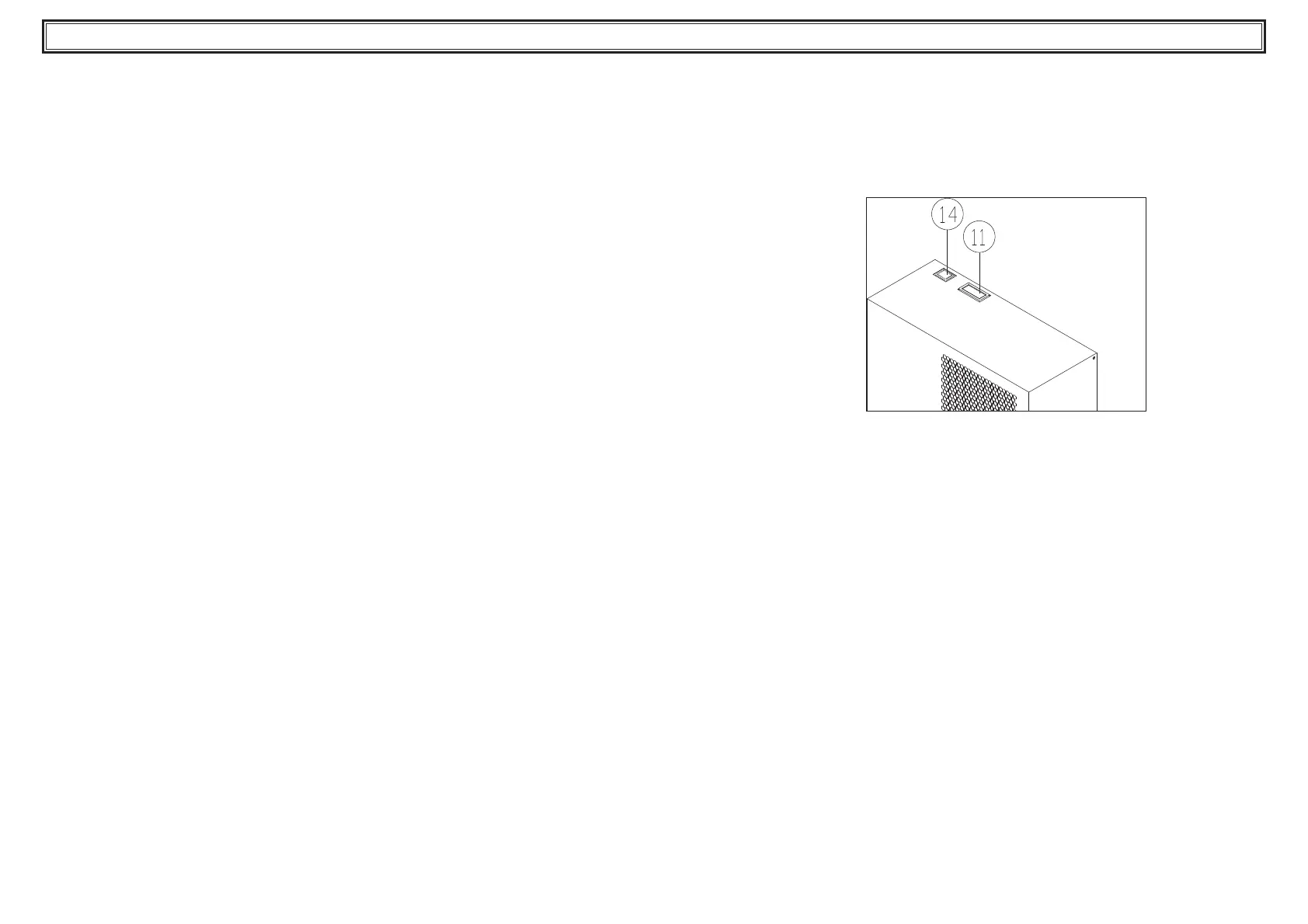

11: Kastepisteen merkkivalo
14: Pääkytkin
Kastepisteen merkkivalo voi ilmaista 3 eri tilannetta:
sininen: matala kastepiste
vihreä: optimaalinen kastepiste
punainen: korkea kastepiste
5.1 Lisävaruste free contact
Tauluun asennetaan säädettävä termostaatti (potentiaalivapaat kosket-
timet) korkean kastepisteen ilmaisua varten. Ajastin mahdollistaa häly-
tyksen ensimmäisen käynnistyksen viiveen (10 minuuttia).
