2 Bevezető
A jelen kézikönyv a sűrített levegő kezelése magas minőségének biztosí-
tására tervezett hűtő szárítókra vonatkozik.
2.1 Szállítás
Biztosítani kell a becsomagolt egység:
• függőleges helyzetét;
• légköri hatásoktól való védelmét;
• ütésvédelmét.
2.2 Mozgatás
Az emelendő tömegnek megfelelő villástargoncát használjon, kerüljön
mindenfajta ütést.
2.3 Ellenőrzés
a) A gyárban minden egységet összeszerelnek, kábeleznek, feltöltenek
hűtőfolyadékkal és olajjal, valamint normál üzemi körülmények kö-
zött beüzemelnek;
b) a gép átvételekor ellenőrizze annak állapotát: a fuvarozó cégnél
azonnal emeljen kifogást az esetleges károk miatt;
c) az egységet a beszerelés helyéhez lehető legközelebb kell kicsoma-
golni.
2.4 Raktározás
Ha több egységet egymásra kell helyezni, kövesse a csomagoláson ta-
lálható információkat. A becsomagolt egységet tiszta és nedvességtől,
valamint az időjárási hatásoktól védett helyen tartsa.
3 Beszerelés
Y A garanciális feltételek helyes alkalmazása céljából kövesse a be-
indítási jelentés utasításait, töltse ki a jelentést, és juttassa vissza azt az
értékesítő céghez.
3.1 Módok
A szárítót beltérben, tiszta levegőben és a közvetlen időjárási hatásoktól
(beleértve a napsugarat is) védett helyen szerelje fel.
Y Tartsa be a 8.2 és 8.3 bekezdésben szereplő utasításokat.
Javasoljuk, hogy a szárító levegőbemenete közelében helyezzen el egy
megfelelő előszűrőt
Y Az előszűrő elemet (3 micron vagy annál kisebb méretig történő
szűréshez) évente legalább egyszer, illetve a gyártó által megadott időkö-
zönként ki kell cserélni.
Y Ne cserélje meg a sűrített levegő bemenetet és kimenetet, és tartsa
be a 8.3 bekezdésben megadott maximális rögzítési nyomatékot (N x m).
3.2 Működési helyigény
Y Az egység körül hagyjon 1.5 méter helyet.
Javaslatok
A levegő szárító és a kompresszor belső alkotórészei károsodásának
elkerülése végett ne szerelje be a berendezést olyan helyiségbe, ahol a
környezeti levegő szilárd és/vagy zsíros szennyező anyagokat tartalmaz:
oda kell tehát gyelni a kén, ammónia és klórtartalomra, valamint a
tengerközeli felszerelés körülményeire.
3.3 Elektromos bekötés
A törvényi és helyi előírások szerint engedélyezett kábelt használjon (a
minimális kábelkeresztmetszetet az alábbi fejezet jelöli meg: 8.3).
A berendezés elé szereljen be egy di erenciál hőmágnes megszakítót
(Idn = 0,3 A), amelynél nyitott állásban az érintkezők közötti távolság ≥
3 mm (lásd a vonatkozó helyi előírást).
Ezen hőmágneses megszakító „In” névleges áramerőssége meg kell
egyezzen az FLA értékkel, valamint a beavatkozási görbéje D típusú kell
legyen.
3.4 Kondenz lefolyó bekötése
A szárító már (elektronikus szintérzékelővel rendelkező) elektronikus
kondenzvízlefolyóval ellátva kerül leszállításra. A működésről további
információkat talál a külön leszállított speci kus kézikönyvben.
Y Végezze el a lefolyórendszer bekötését, kerülje a más nyomás alat-
ti lefolyó hálózatokkal zárt körbe történő közös bekötést. Ellenőrizze a
kondenzvíz helyes átfolyását. Gondoskodjon a kondenzvíz helyi környe-
zetvédelmi előírások szerinti ártalmatlanításáról.
4 Beüzemelés
4.1 Előzetes ellenőrzés
A szárító beindítása előtt ellenőrizze az alábbiakat:
• a beszerelés a következő fejezetben leírtak szerint kellett, hogy vég-
bemenjen: 3;
• a levegő bemeneti szelepek zártak kell legyenek, a szárítón keresztül
nem állhat fenn légáramlás;
• a betáplálás helyes kell legyen.
4.2 Beindítás
a) A szárítót a levegő kompresszor előtt indítsa be, a főkapcsolóval
„14” helyezze feszültség alá; a gépsor lámpa felgyullad (zöld);
b) legalább 5 perc elteltével lassan nyissa ki a levegő bemeneti, majd a
levegő kimeneti szelepet: a szárító most szárít.
4.3 Működés
a) A levegő kompresszor működése alatt végig hagyja működésben a
szárítót;
b) a szárító automatikus üzemmódban működik, tehát nincs szükség
helyi beállításra;
c) ha túlzott és nem várt légáram keletkezik, hidalja át, hogy ne terhelje
túl a szárítót.
4.4 Leállás
a) a szárítót a levegő kompresszor leállása után 2 perccel, illetve min-
denképpen a légáram megszűnte után állítsa le;
b) kerülje el, hogy sűrített levegő áramoljon a szárítóban, amikor az
nem működik;
c) a főkapcsolóval „14” szakítsa meg az áramellátást, a gépsor lámpája
a kompresszor kikapcsolásával együtt elalszik.
5 Vezérlés

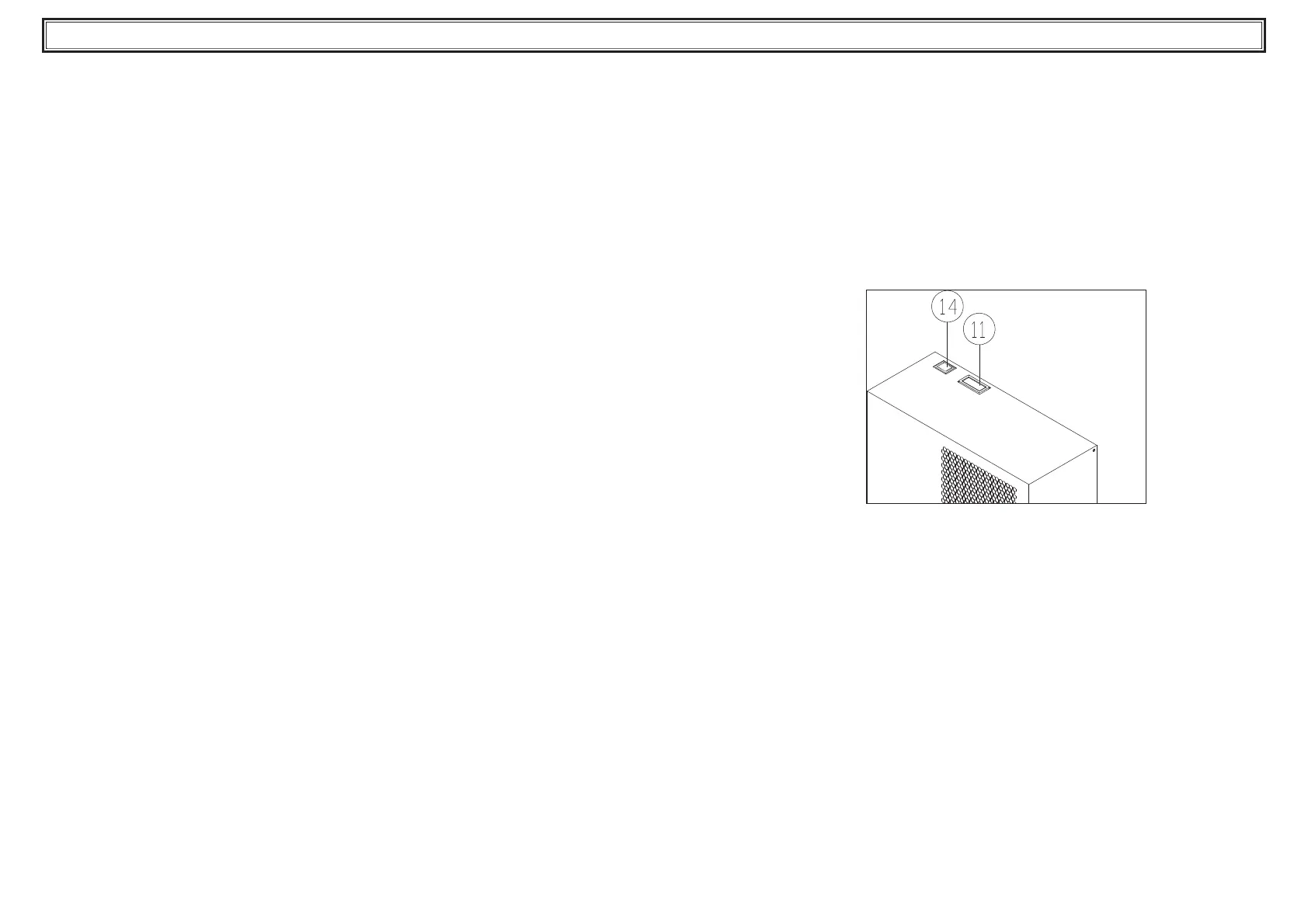

11: Adja meg a harmatpontot
14: Főkapcsoló
A harmatpont jelző 3 pozícióba álltható:
kék: alacsony harmatpont
zöld: optimális harmatpont
piros: magas harmatpont
5.1 Free contact opció
A felső harmatpont jelzésére a kapcsolószekrénybe egy (tiszta érintke-
zőkkel ellátott) állítható termosztát kerül beszerelésre. Egy timer lehe-
tővé teszi a riasztási jelzés „első indításig” történő késleltetését (10 perc).
