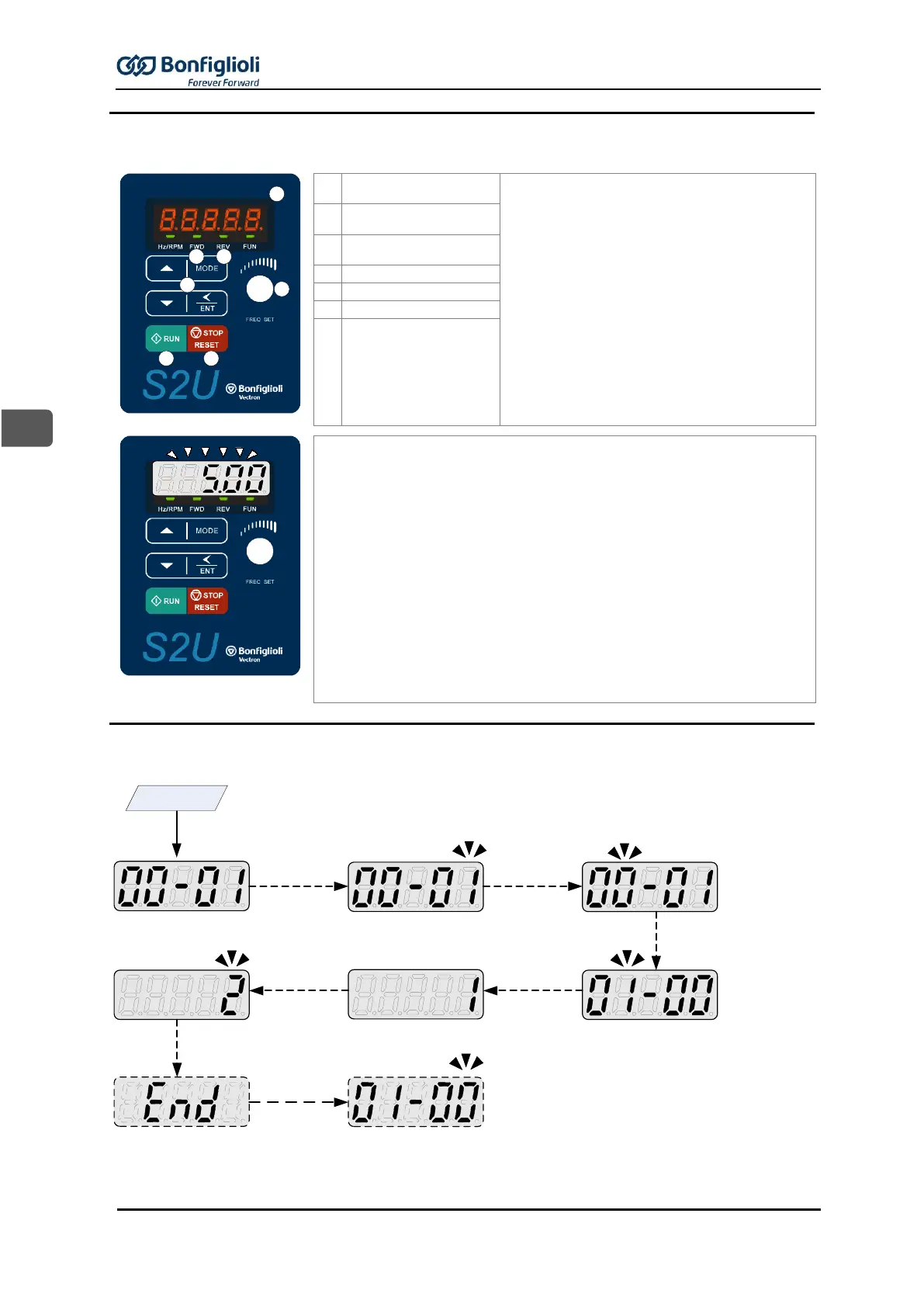

Guide de démarrage rapide du S2U IP20
08/19
Étape 2 - Mettre le variateur de fréquence sous tension, Vérifier le clavier opérateur
Cette étape décrit les indications et les fonctions du panneau opérateur.
A
Indicateur d’état de sens
en marche avant
Description des touches (C) :
RUN : Exploiter le convertisseur en mode local.
STOP/RESET : Décélérer ou ralentir jusqu’à l’arrêt. /
Réinitialiser les alarmes ou les défauts réinitialisables.
▲ : Incrémenter le numéro de paramètre et les
valeurs préréglées.
▼ : Diminuer le numéro de paramètre et les valeurs
préréglées.
MODE : Commuter entre les affichages disponibles
FUN : Examiner le contenu du paramètre
ENT : Afficher la valeur préréglée des paramètres et
enregistrer les valeurs de paramètre changées.
“” Maj gauche : utilisé pour changer les
paramètres ou les valeurs de paramètres
FREQ SET : Régler la fréquence.
B
Indicateur d’état de sens
inversé
C
Clavier à membrane à 6
boutons
D
Bouton marche
E
Bouton d’arrêt
F
Écran à LED
G
Potentiomètre de
fréquence
Fig. 1a
Paramètres de commande du S2U IP20 (par défaut en usine)
 Commande MARCHE/ARRÊT : Boutons RUN/STOP sur le clavier
Appuyer sur le bouton RUN pour DÉMARRER l’entraînement.
 Commande de VITESSE : Boutons flèches VERS LE HAUT et VERS LE BAS sur le
clavier
Tant que la valeur clignote, la référence de vitesse peut être modifiée.
Étape 3 – Ajuster les paramètres
Exemple 1 : Modifier les paramètres (dans le jeu de paramètres complet)
Short press
</ENT once
Short press
</ENT twice
Short press▲
once
Long press
</ENT once
Frequency
Short press▲
once
Short press
MODE once
Long press
</ENT once
A B
C
D E
F
G
S2UIP20_TD_QSGKeypad
S2UIP20_TD_QSGKeypad
F
