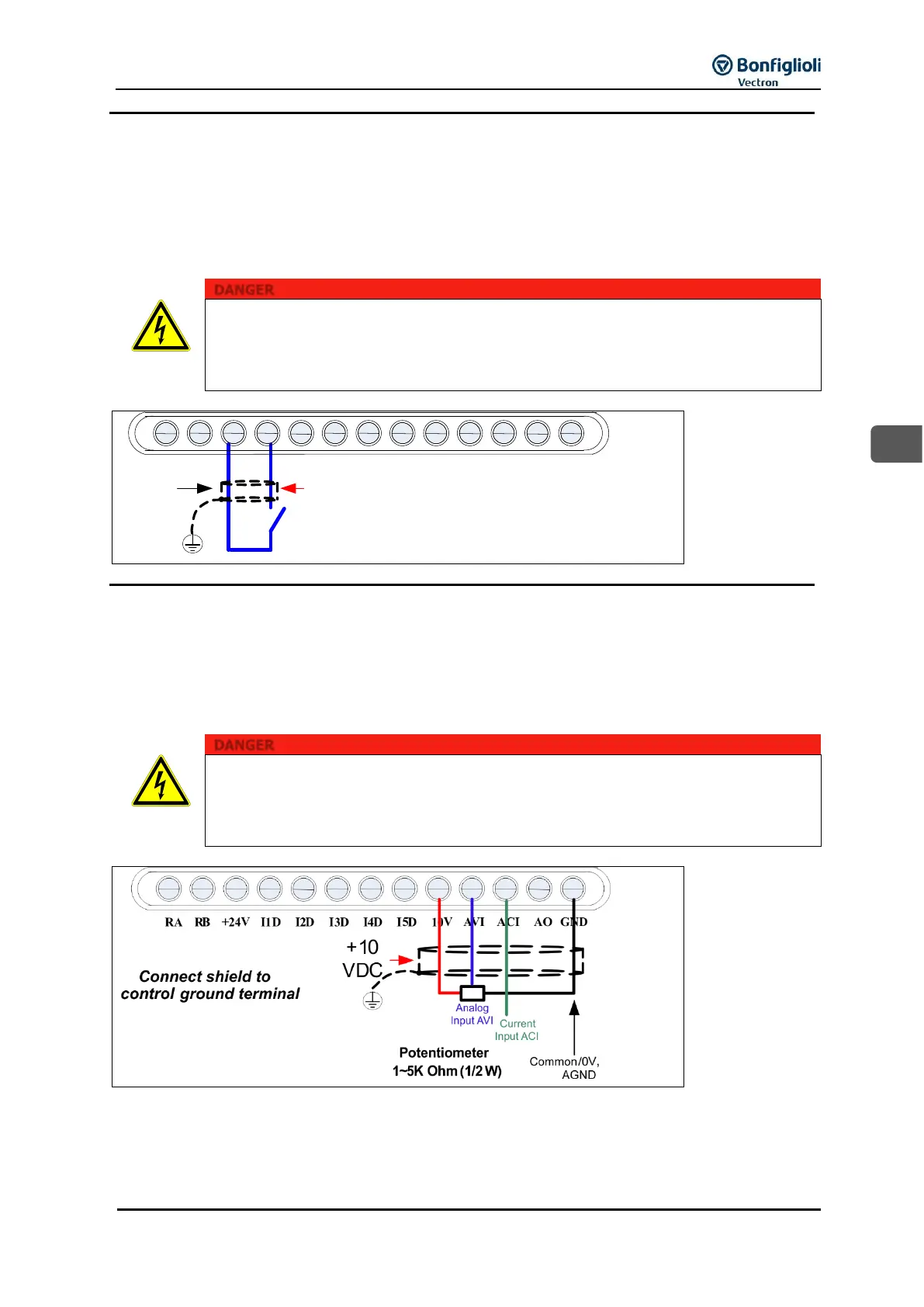

Guide de démarrage rapide du S2U IP20
Étape 4 – Utiliser MARCHE/ARRÊT externe
Instructions pour basculer sur Marche/Arrêt externe
Suivre les instructions ci-dessous pour utiliser une entrée numérique pour la commande de démarrage.
Arrêter l’entraînement, patienter 5 min.
Réaliser les connexions comme présenté ci-dessous dans la fig. 2a.
Vérifier que toutes les connexions sont bien réalisées et démarrer l’entraînement.
Régler le par. F_10 « Main Run Source Selection » (sélection source de fonctionnement principal) = 1 : « External
Run/Stop »
Risque de choc électrique
Tout contact avec des câbles/fils dénudés ou non connectés aura pour résultat un choc électrique ou une
blessure corporelle, potentiellement mortelle.
Ne pas mettre l’appareil sous tension tant que toutes les connexions ne sont pas correctes et bien
serrées et que tous les carters de protection ne sont pas en place.
Étape 5 – Utiliser une entrée analogique externe pour la commande de vitesse
Suivre les instructions ci-dessous pour utiliser une entrée analogique externe en tant que consigne de vitesse.
Arrêter l’entraînement, patienter 5 min.
Réaliser les connexions comme présenté ci-dessous dans la fig. 2b.
Vérifier que toutes les connexions sont bien réalisées, replacer les carters et démarrer l’entraînement.
Régler le par. F_10 « Main Frequency Source Selection » (sélection source fréquence principale) = 2 : « External AVI
Analog Signal Input » (Entrée analogique AVI externe)
Risque de choc électrique
Tout contact avec des câbles/fils dénudés ou non connectés aura pour résultat un choc électrique ou une
blessure corporelle, potentiellement mortelle.
Ne pas mettre l’appareil sous tension tant que toutes les connexions ne sont pas correctes et bien
serrées et que tous les carters de protection ne sont pas en place.
Start / Stop
Switch
(Maintained)
Digital
Input
Common
RA RB +24V I1D I2D I3D I4D I5D 10V AVI ACI AO GND
Forward FWD
F
