Guía de inicio rápido S2U IP20
3
Paso 4 – Usar la PUESTA EN MARCHA/PARADA externa
Instrucciones para cambiar a la puesta en marcha/parada externa
Siga las instrucciones detalladas a continuación para utilizar la entrada digital para la orden de arranque.
 Apague el dispositivo y espere 5 min.
 Realice las conexiones como se muestra más abajo en la fig. 2a.
 Compruebe que todas las conexiones son seguras y encienda el dispositivo.
 Ajuste el par. F_10 “Main Run Source Selection” = 1: "External Run/Stop"
PELIGRO
Riesgo de descarga eléctrica
Tocar los hilos/cables desnudos o no conectados provocará una descarga eléctrica y daños físicos, incluido el
riesgo de muerte.
 No conecte la alimentación eléctrica hasta que todas las conexiones estén bien y seguras y todas las
cubiertas protectoras estén en su sitio.

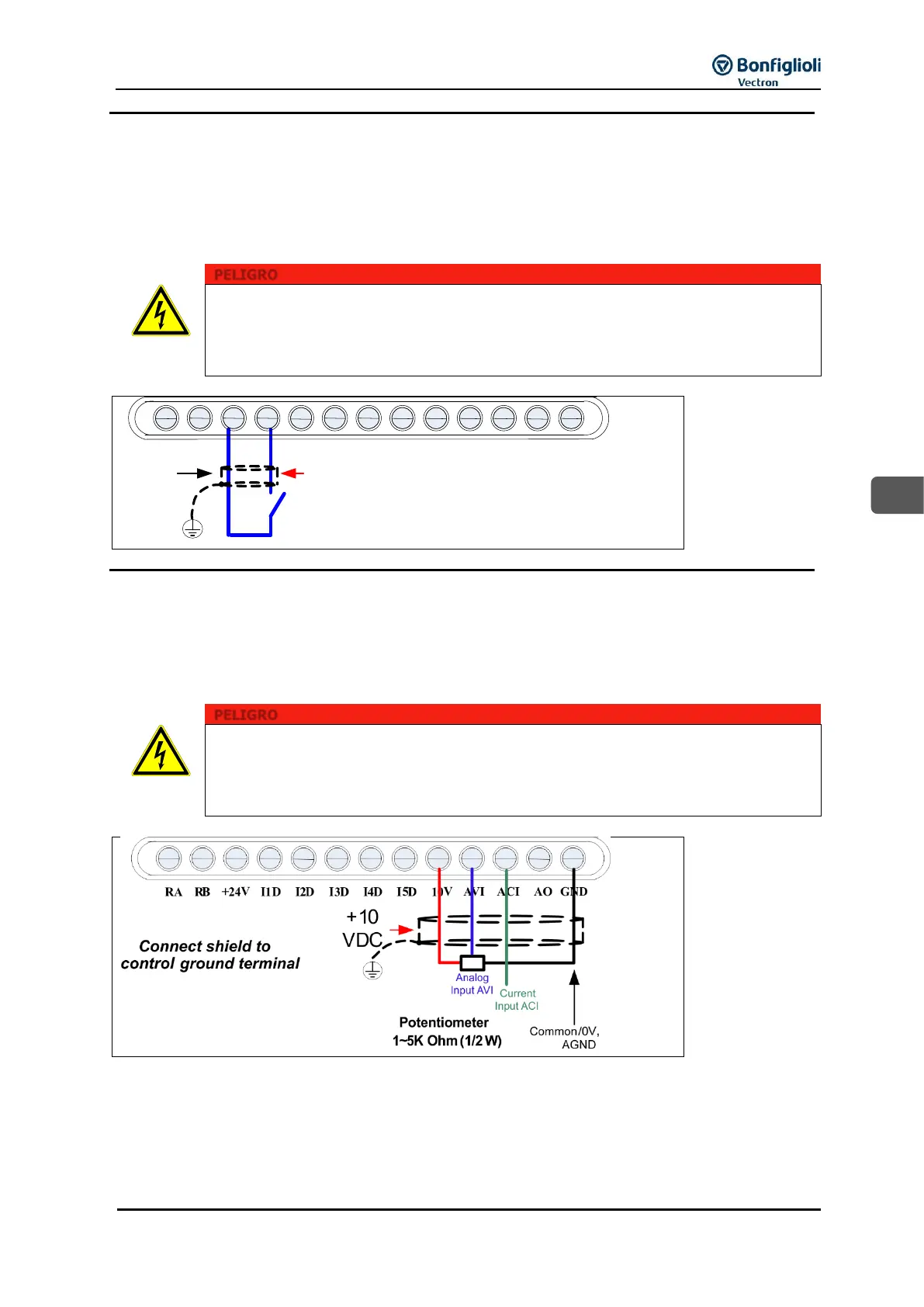

Fig. 2a
Paso 5 - Usar una entrada analógica para el control de velocidad
Siga las instrucciones detalladas a continuación para usar una entrada analógica como referencia del valor nominal.
 Apague el dispositivo y espere 5 min.
 Realice las conexiones como se muestra más abajo en la fig. 2b.
 Compruebe que todas las conexiones son seguras, coloque las cubiertas y encienda el dispositivo.
 Ajuste el par. F_11 “Main Frequency Source Selection” = 2: "External AVI Analog Signal Input"
PELIGRO
Riesgo de descarga eléctrica
Tocar los hilos/cables desnudos o no conectados provocará una descarga eléctrica y daños físicos, incluido el
riesgo de muerte.
 No conecte la alimentación eléctrica hasta que todas las conexiones estén bien y seguras y todas las
cubiertas protectoras estén en su sitio.
Fig.2b
Start / Stop
Switch
(Maintained)
Digital
Input
Common
RA RB +24V I1D I2D I3D I4D I5D 10V AVI ACI AO GND
Forward FWD
E
