Guía de inicio rápido S2U IP20
08/19
Paso 2 - Encender el convertidor, comprobar el operador digital

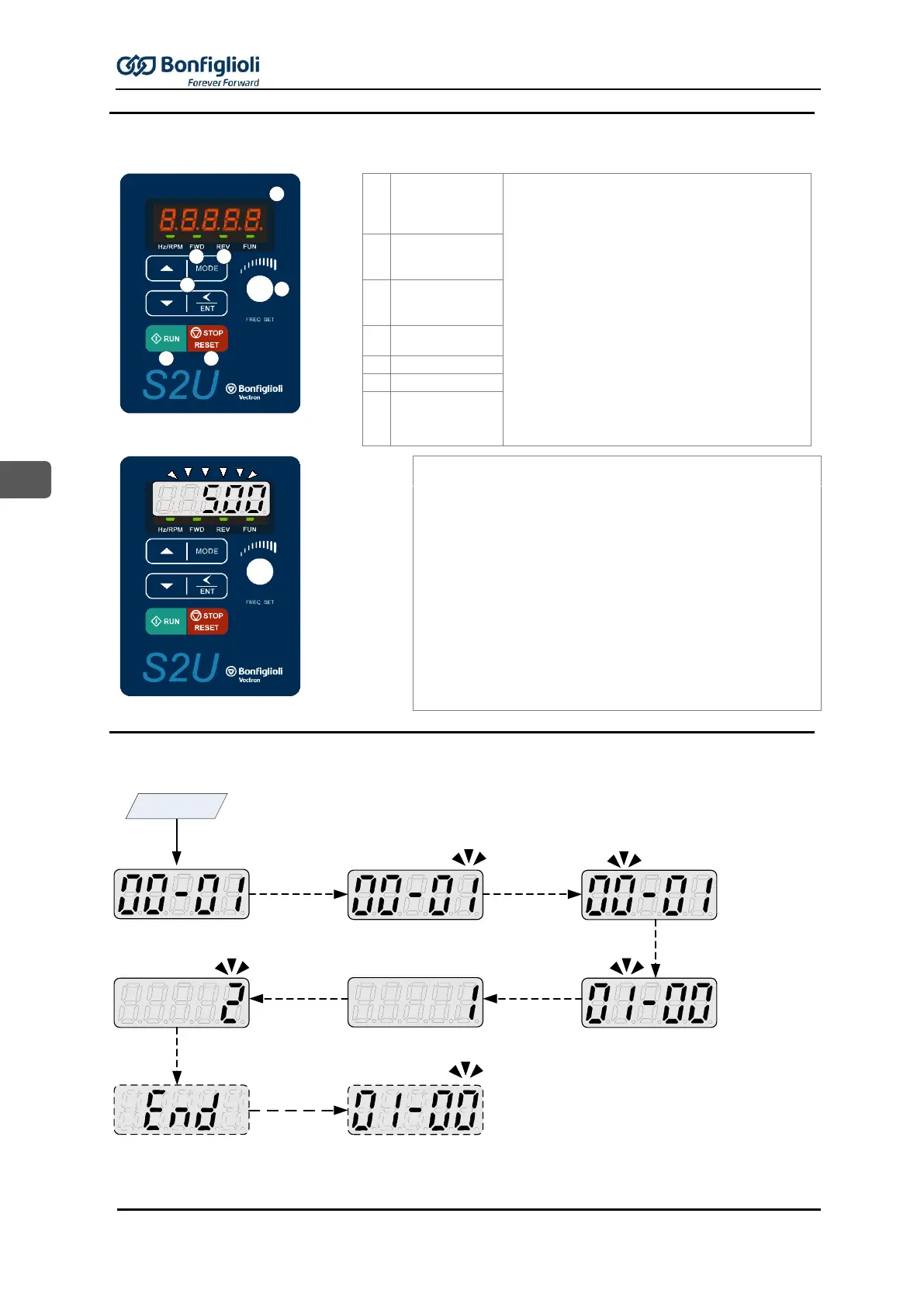

Este paso describe las indicaciones y funciones del panel del operador.
A
Indicador de
estado de
dirección de
avance
Descripción de las teclas (C):
RUN: Poner en marcha el convertidor en modo
local.
STOP/RESET: Reducción de la velocidad o marcha
por inercia hasta detenerse. /Restablece las alarmas
o los fallos reparables.
▲: Aumenta el número de parámetro y los valores
preestablecidos.
▼: Disminuye el número de parámetro y los valores
preestablecidos.
MODE: Cambia entre las pantallas disponibles
FUN: Examina el contenido del parámetro
ENT: Muestra el valor preestablecido de los
parámetros y guarda los valores cambiados del
parámetro.
“” Mayúscula izquierda: se usa para cambiar los
parámetros o los valores del parámetro
FREQ SET: Establece la frecuencia.
B
Indicador de
estado de
dirección inversa
C
Teclado de
membrana de 6
teclas
D
Tecla de puesta
en marcha
E
Tecla de parada
F
Indicador LED
G
Potenciómetro
de frecuencia
Fig. 1a
Ajustes de control S2U IP20 (predeterminado de
fábrica)
 Control de PUESTA EN MARCHA/PARADA: Teclas RUN/STOP del
teclado
Pulsa la tecla RUN para ARRANCAR el dispositivo.
 Control de VELOCIDAD: Teclas de flecha ARRIBA y ABAJO del
teclado
Mientras el número parpadea se puede cambiar la velocidad.
Paso 3 - Cambiar los parámetros
Ejemplo 1: modificar los parámetros (el conjunto de parámetros completo)
Short press
</ENT once
Short press
</ENT twice
Short press▲
once
Long press
</ENT once
Frequency
Short press▲
once
Short press
MODE once
Long press
</ENT once
A B
C
D E
F
G
S2UIP20_TD_QSGKeypad
S2UIP20_TD_QSGKeypad
E
